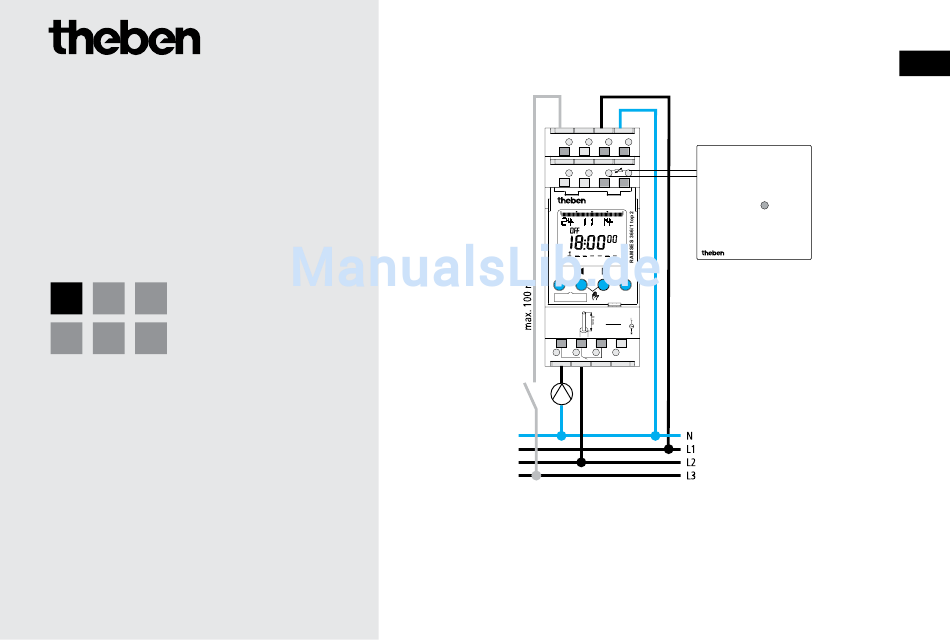

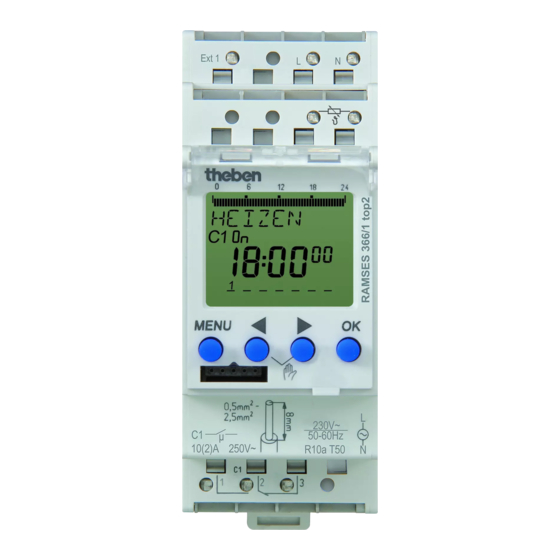

- Seite 1 310483 02 RAMSES RAMSES 366/1 top2 3660100 Ext1 ϑ Montage- und Bedienungsanleitung Digitaler Uhrenthermostat MENU D GB 0,5mm - 2,5mm 230V~ 50-60Hz 10(2)A 250V~ R 10a - 30T RAMSES 366/1 top2...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis OPTIONEN Grundlegende Sicherheitshinweise Externer Eingang Display und Tasten/Bedienprinzip PIN-Code Anschluss/Montage Reglertyp Übersicht Menüführung Wandabgleich Erstinbetriebnahme Speicherkarte OBELISK top2 TEMPERATUR Technische Daten Temperaturprogramm abfragen/ Serviceadresse/Hotline ändern PROGRAMM Schaltzeit neu programmieren Schaltzeit abfragen/ändern/löschen UHRZEIT/DATUM MANUELL Hand- und Dauerschaltung... -
Seite 3: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • Entspricht Typ 1 B Bestimmungsgemäße Verwendung • Der digitale Uhrenthermostat dient zur zeitabhängigen Überwachung und Regelung der Raumtemperatur •... -
Seite 4: Display Und Tasten/Bedienprinzip
Display und Tasten Bedienprinzip 1. Textzeilen lesen Programmierte Betriebsart: Text stellt Frage dar Schaltzeiten Frost Datumsanzeige Zeitanzeige Isttemperatur: 20 °C Wochentage Kanalzustand Anzeige der aktiven Tasten mit von 1 – 7 ON = Ein 2. Entscheidung treffen der jeweiligen Funktion OFF = Aus bbbb ... -
Seite 5: Anschluss/Montage
Anschluss/Montage WARNUNG Lebensgefahr durch elektrischen Schlag! Montage ausschließlich durch Elektrofachkraft! Spannung freischalten. Gegen Wiedereinschalten sichern. Spannungsfreiheit prüfen. Leitung 45° Erden und kurzschließen. Benachbarte, unter Spannung stehende Teile Federsteckklemme abdecken oder abschranken. Leitung anschließen Leitung auf 8 mm (max. 9 mm) abisolieren. Federsteck- klemmen- ... -
Seite 6: Übersicht Menüführung
Übersicht Menüführung MENU TEMPERATUR PROGRAMM UHRZEIT/DATUM MANUELL UHRZEIT ABFRAGEN DAUER AENDERN DATUM ABFRAGEN HAND ENDE SO--WI AENDERN FERIEN LOESCHEN DATUMSFORMAT ENDE ENDE ZEITFORMAT ENDE... - Seite 7 OPTIONEN ENDE EXT--EINGANG REGLERTYP WANDABGLEICH LCD- BELEUCHTUNG SPRACHE INFO WERKSEIN- ENDE STELLUNGEN...
-
Seite 8: Erstinbetriebnahme
Erstinbetriebnahme Datum, Uhrzeit und Sommer-/ Winterzeitregel einstellen oder DEUTSCH SO-WI GB/ 20 03 14 IRL/P 9:40 Zuerst den Sensor PROGRAMME SO-WI FIN/ PROGRAMME GR/TR FROST LOESCHEN BEHALTEN anschließen. DATUMS- SO-WI CDN 20.1 °C Danach Erstinbetriebnahme FORMAT SO-WI USA durchführen (siehe Menü). -
Seite 9: Temperatur
TEMPERATUR Temperaturprogramm abfragen MENU für Komfort-, Absenk- und Frosttemperatur TEMPERATUR PROGRAMM MENU drücken. TEMPERATUR erscheint. ABFRAGEN AENDERN Mit OK bestätigen. ABFRAGEN erscheint. Mit OK bestätigen. IST-TEMPERATUR IST_TEMP (KOMFORT/ABSENKEN/FROST) erscheint. 20.1 KOMFORT °C Temperaturprogramm ändern ... -
Seite 10: Programm
PROGRAMM Ohne programmierte Schaltzeiten regelt der Uhrenthermostat permanent auf Frostschutztemperatur. Schaltzeit neu programmieren Beispiel: für Komfort-, Absenk- und Frosttemperatur MENU drücken. TEMPERATUR erscheint. Mit PROGRAMM wählen. Mit OK bestätigen. NEU erscheint. Mit OK bestätigen. KOMFORT ( ABSENKEN/ FROST) erscheint. - Seite 11 MENU TEMPERATUR PROGRAMM ABFRAGEN FREI KOMFORT ABSENKEN FROST STUNDE MINUTE MONTAG DIENSTAG MITTWOCH KOPIEREN SPEICHERN DAZU DIENSTAG SPEICHERN...
-
Seite 12: Schaltzeit Abfragen/Ändern/Löschen
Schaltzeit abfragen/ändern/löschen MENU drücken. TEMPERATUR erscheint. Mit PROGRAMM wählen. Mit OK bestätigen. NEU erscheint. ABFRAGEN/AENDERN oder Mit LOESCHEN wählen. Mit OK bestätigen. KOMFORT erscheint. Mit OK bestätigen. Die erste der eingegebenen Schaltzeiten erscheint. ... - Seite 13 MENU PROGRAMM TEMPERATUR ABFRAGEN AENDERN KOMFORT ABSENKEN NAECHSTE AENDERN LOESCHEN KOMFORT STUNDE EINZELN ALLES AENDERN LOESCHEN MINUTE KOMFORT AENDERN BLOCK AENDERN BLOCK LOESCHEN GELOESCHT...
-
Seite 14: Uhrzeit/Datum
UHRZEIT/DATUM Im Menü ZEIT/DAT können in den Untermenüs UHRZEIT, DATUM, SO-WI (Sommer-/Winterregel), DATUMSFORMAT oder ZEITFORMAT eingegeben/verändert werden. MENU drücken, mit ZEIT/DAT wählen und den Anzeigen im Display folgen. MENU ZEIT/DAT UHRZEIT DATUM SO-WI DATUMS- ZEITFORMAT ENDE... -
Seite 15: Manuell
MANUELL Im Menü MANUELL werden manuelle Schaltfunktionen ausgeführt. In den Untermenüs DAUER, HAND oder FERIEN können die manuellen Schaltungen aktiviert/programmiert werden. MENU drücken, mit MANUELL wählen und den Anzeigen im Display folgen. MENU MANUELL DAUER HAND ... -
Seite 16: Hand- Und Dauerschaltung
Hand- und Dauerschaltung Die Hand- und Dauerschaltung kann menügeführt in MANUELL oder im normalen Betrieb (Automatik-Anzeige) über direkten Tastendruck eingestellt werden (siehe Abbildung). Handschaltung Handschaltung aktivieren Umkehrung des Kanalzustandes bis zur nächsten Tasten gleichzeitig drücken. Ist FROST automatischen bzw. programmierten Schaltung. oder ABSENKEN aktiv, wird HAND Dauerschaltung KOMFORT aktiv. -
Seite 17: Optionen
OPTIONEN Im Menü OPTIONEN können die Untermenüs EXTERNER EINGANG, REGLERTYP, WANDABGLEICH, LCD-BELEUCHTUNG, SPRACHE, PIN, WERKSEINSTELLUNGEN oder INFO aufgerufen werden. MENU drücken, mit OPTIONEN wählen und den Anzeigen im Display folgen. MENU OPTIONEN ... -
Seite 18: Externer Eingang
Externer Eingang über den EXTERNEN EINGANG (siehe Bild Seite 1) lassen sich unterschiedliche Funktionen einstellen. MENU drücken, mit EXT EINGANG wählen und den Anzeigen im Display folgen. 4 Untermenüs sind wählbar: – INAKTIV: Der externe Eingang hat keine Funktion –... -
Seite 19: Pin-Code
PIN-Code Der PIN-Code wird menügeführt in OPTIONEN eingestellt (siehe Bild). Wenn Sie den PIN verloren haben, rufen Sie die Theben-Hotline an. MENU OPTIONEN SPRACHE WANDAB- GLEICH OHNE PIN MIT PIN AKTUELLE PIN NEUE PIN 00 00... -
Seite 20: Reglertyp
Reglertyp Im Untermenü REGLERTYP kann zwischen folgenden Einstellungen gewählt werden: – NORMAL (z. B. Radiator/Konvektor) – FUSSBODEN (träge Heizungssysteme) – WARMLUFT (schnelle Heizungssysteme) Damit kann das Regelverhalten auf verschiedene Heizungstypen angepaßt werden. MENU drücken, mit REGLERTYP wählen und den Anzeigen im Display folgen. ... -
Seite 21: Wandabgleich
Wandabgleich Wenn der Montageort ungünstig liegt, können Temperaturabweichungen zwischen der erfassten und der tatsächlichen Raumperatur auftreten (+, wenn Anzeige zu niedrig, –, wenn Anzeige zu hoch ist). Diese Differenz kann durch den Wandabgleich korrigiert werden. MENU drücken, mit WANDABGLEICH wählen und den Anzeigen im Display folgen. ... -
Seite 22: Speicherkarte Obelisk Top2
Speicherkarte OBELISK top2 Speicherkarte in den Uhrenthermostat stecken. Gespeicherte Schaltzeiten und Geräteeinstellungen in den Uhrenthermo- stat ein-/auslesen oder Obeliskprogramm starten. Speicherkarte OBELISK top2 (9070404) nach dem Kopieren etc. ab- ziehen und im Deckel lagern. Mechanische Belastung oder Verschmut zung bei anderer Lagerung/ Transport vermeiden. -
Seite 23: Technische Daten
Technische Daten • Nennspannung: 230 V~, +10 %/-15 % • Zulässige Umgebungstemperatur: • Frequenz: 50–60 Hz –0 °C ... +50 °C • Standby Leistung: 1,36 W • Schutzklasse: II nach EN 60730-1 bei be- • Schaltausgang: das Schalten beliebiger Außen- stimmungsgemäßer Montage leiter ist zulässig •... -
Seite 24: Serviceadresse/Hotline
Serviceadresse/Hotline Serviceadresse Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Fon +49 7474 692-0 Fax +49 7474 692-150 Hotline Fon +49 7474 692-369 Fax +49 7474 692-207 hotline@theben.de Addresses, telephone numbers etc. www.theben.de...
