Theben RAMSES 366/1 top2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RAMSES 366/1 top2:
- Montage- und bedienungsanleitung (24 Seiten) ,
- Bedienungsanleitung (7 Seiten)
Verwandte Anleitungen für Theben RAMSES 366/1 top2
Inhaltszusammenfassung für Theben RAMSES 366/1 top2
-
Seite 1: Inhaltsverzeichnis
307185 Digitaler Uhrenthermostat RAMSES 366/1 top2 3660100 1. Grundlegende Sicherheitshinweise 2. Bestimmungsgemäße Verwendung Entsorgung 3. Montage und Anschluss Uhrenthermostat montieren Leitung anschließen Leitung lösen 4. Gerätebeschreibung... - Seite 2 Display & Tasten Bedienprinzip Übersicht Menüführung Erstinbetriebnahme 5. Einstellungen und Funktionen Schaltzeit programmieren Schaltzeit abfragen/ändern/ löschen Temperaturprogramm abfragen Uhrzeit / Datum einstellen Manuell ausführen Hand- oder Dauerschaltung einstellen Optionen Externen Eingang einstellen 21...
- Seite 3 PIN-Code aktivieren Reglertyp wählen Wandabgleich einstellen Speicherkarte OBELISK top2 verwenden Uhrenthermostat resetten 6. Technische Daten 7. Kontakt...
-
Seite 4: Grundlegende Sicherheitshinweise
1. Grundlegende Sicherheitshinweise WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! • Das Gerät ist für die Montage auf DIN-Hutschienen vorgesehen (nach EN 60715) • Entspricht Typ 1 B • Gangreserve (10 Jahre) verringert sich bei gesteckter Speicherkarte (im Batteriebetrieb) Speicherkarte OBELISK top2: Mechanische Belastung oder Verschmut zung bei Lagerung/ Transport vermeiden... -
Seite 5: Bestimmungsgemäße Verwendung
2. Bestimmungsgemäße Verwendung • Der digitale Uhrenthermostat dient zur zeitabhängigen Überwachung und Regelung der Raumtemperatur • Verwendung nur in geschlossenen, trockenen Räumen von Hallen, Industriebauten • 2 verschiedene Temperatursensoren können verwendet werden: ein nicht regelbarer Sensor (9070191) und ein regelbarer Sensor (9070192), mit dem die Solltemperatur bei Bedarf individuell angepaßt werden kann Entsorgung Gerät umweltgerecht entsorgen... -
Seite 6: Montage Und Anschluss
3. Montage und Anschluss Uhrenthermostat montieren WARNUNG Lebensgefahr durch elektrischen Schlag oder Brand! Montage ausschließlich von Elektrofachkraft ¾ ¾ durchführen lassen! click... - Seite 7 Leitung 45° Federsteckklemme Federsteck- klemmen- öffner Prüfabgriff Speicherkarte OBELISK top2 (9070404) Auf DIN-Hutschiene montieren (nach EN 60715) † ¾ Spannung freischalten † ¾ Gegen Wiedereinschalten sichern † ¾ Spannungsfreiheit prüfen † ¾ Erden und kurzschließen † ¾ Benachbarte, unter Spannung stehende Teile abdecken †...
-
Seite 8: Leitung Anschließen
Leitung anschließen Anschlussbild Ext1 max. 50 m 1 2 3 Leitung auf 8 mm (max. 9) abisolieren † ¾ Leitung in 45° in die geöffnete DuoFix® Steckklemme † ¾ stecken L 2 Leitungen pro Klemmposition möglich Um die DuoFix® Steckklemme zu öffnen, Schraubendreher †... -
Seite 9: Gerätebeschreibung

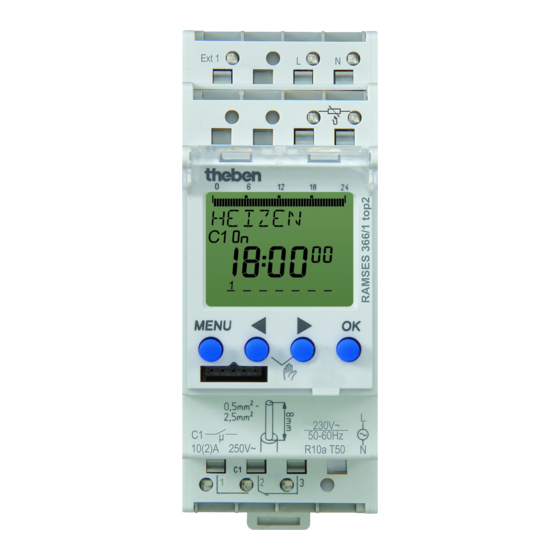

4. Gerätebeschreibung Display & Tasten Programmierte Betriebsart: Schaltzeiten Frost Datumsanzeige Kanalzustand ON = Ein Zeitanzeige OFF = Aus Wochentage Isttemperatur: von 1 – 7 20 °C Anzeige der aktiven Tasten mit der jeweiligen Funktion MENU MENU –... -
Seite 10: Bedienprinzip
Bedienprinzip 1. Textzeile lesen Text/Symbol stellt Frage dar 2. Entscheidung treffen NEIN Ändern/ Bestätigung Wechseln drücken drücken... -
Seite 11: Übersicht Menüführung
Übersicht Menüführung MENU PROGRAMM TEMPERATUR UHRZEIT/ DATUM ABFRAGEN UHRZEIT AENDERN DATUM ABFRAGEN SO--WI ENDE AENDERN LOESCHEN DATUMS FORMAT ZEITFORMAT ENDE ENDE OPTIONEN ENDE MANUELL DAUER EXT--EINGANG HAND REGLERTYP TIMER WAND ABGLEICH FERIEN ENDE BELEUCHTUNG SPRACHE WERKSEIN STELLUNGEN INFO ENDE... -
Seite 12: Erstinbetriebnahme
Erstinbetriebnahme DEUTSCH DATUMS FORMAT ENGLISH JAHR ESPANOL MONAT FRANCAIS ZEITFORMAT STUNDE MINUTE SO-WI EUROPA 28 02 16 9:40 Sprache, Datum, Zeit sowie Sommer-/ Winterzeit (SO-WI) † ¾ einstellen Beliebige Taste drücken und Anzeigen im Display folgen † ¾ (siehe Bild) -
Seite 13: Einstellungen Und Funktionen
5. Einstellungen und Funktionen Schaltzeit programmieren L Ohne programmierte Schaltzeiten regelt der Uhrenther- mostat permanent auf Frostschutztemperatur. Beispiel: für Komfort-, Absenk- und Frosttemperatur MENU PROGRAMM FREI 42 ABFRAGEN KOMFORT STUNDE AENDERN ABSENKEN MINUTE LOESCHEN Schaltzeit FROST für ENDE MONTAG einen Tag ... - Seite 14 MENU drücken. TEMPERATUR erscheint. † ¾ Mit u PROGRAMM wählen. † ¾ Mit OK bestätigen. NEU erscheint. † ¾ Mit OK bestätigen. KOMFORT (u ABSENKEN/ u FROST) † ¾ erscheint. Mit OK bestätigen. STUNDE erscheint. † ¾ Mit den Tasten + oder – Stunde, Minute eingeben und †...
-
Seite 15: Schaltzeit Abfragen/Ändern/Löschen
Schaltzeit abfragen/ändern/löschen MENU PROGRAMM ABFRAGEN STUNDE AENDERN KOMFORT AENDERN LOESCHEN ABSENKEN MINUTE AENDERN FROST SPEICHERN MENU drücken. TEMPERATUR erscheint. † ¾ Mit u PROGRAMM wählen. † ¾ Mit OK bestätigen. NEU erscheint. † ¾ Mit u ABFRAGEN/AENDERN oder LOESCHEN wählen. †... -
Seite 16: Temperaturprogramm Abfragen
Temperaturprogramm abfragen Für Komfort-, Absenk- und Frosttemperatur. MENU TEMPERATUR ABFRAGEN IST-TEMP 20.0 °C AENDERN KOMFORT 22.0 °C ENDE ABSENKEN 16.0 °C FROST °C MENU drücken. TEMPERATUR erscheint. † ¾ Mit OK bestätigen. ABFRAGEN erscheint. † ¾ Mit OK bestätigen. IST-TEMPERATUR (KOMFORT/ABSEN- †... -
Seite 17: Uhrzeit / Datum Einstellen
Uhrzeit / Datum einstellen Im Menü ZEIT/DAT können in den Untermenüs UHRZEIT, DATUM, SO-WI (Sommer-/Winterregel), DATUMSFORMAT oder ZEITFORMAT eingegeben/verändert werden. MENU drücken, mit u ZEIT/DAT wählen und den Anzeigen † ¾ im Display folgen. MENU ZEIT/DAT UHRZEIT DATUM SO-WI STUNDE JAHR SO-WI 10:00... -
Seite 18: Manuell Ausführen
Manuell ausführen Im Menü MANUELL werden manuelle Schaltfunktionen aus- geführt. In den Untermenüs DAUER, HAND, TIMER oder FERIEN können die manuellen Schaltungen aktiviert/programmiert werden. MENU drücken, mit u MANUELL wählen und den Anzeigen † ¾ im Display folgen MENU MANUELL DAUER KOMFORT HAND... -
Seite 19: Hand- Oder Dauerschaltung Einstellen
Hand- oder Dauerschaltung einstellen Die Hand- oder Dauerschaltung kann menügeführt in MANUELL oder (in der Automatik-Anzeige) per Tastenkombi- nation (siehe Bild) eingestellt werden. • Handschaltung: Umkehrung des Kanalzustandes bis zur nächsten auto- matischen bzw. programmierten Schaltung. • Dauerschaltung: Solange eine Dauerschaltung (Ein oder Aus) aktiviert ist, wirken die programmierten Schaltzeiten nicht Handschaltung aktivieren Tasten gleichzeitig drücken. -
Seite 20: Optionen
Optionen Im Menü OPTIONEN können die Untermenüs EXTERNER EIN- GANG, REGLERTYP, WANDABGLEICH, LCD-BELEUCHTUNG, SPRACHE, PIN, WERKSEINSTELLUNGEN oder INFO aufgerufen werden. MENU drücken, mit u OPTIONEN wählen und den Anzeigen † ¾ im Display folgen. MENU OPTIONEN EXT-EINGANG REGLERTYP WAND LCD- ABGLEICH BELEUCH- TUNG... -
Seite 21: Externen Eingang Einstellen
Externen Eingang einstellen Über den EXTERNEN EINGANG lassen sich unterschiedliche Funktionen einstellen. • INAKTIV: Der externe Eingang hat keine Funktion • DAUER KOMFORT: Komfortbetrieb ist permanent ein ABSENKEN: Absenkbetrieb ist permanent ein FROST: Frostbetrieb ist permanent ein • TIMER KOMFORT: Komfortbetrieb Timer ABSENKEN: Absenkbetrieb Timer FROST: Frostbetrieb Timer MENU... -
Seite 22: Pin-Code Aktivieren
PIN-Code aktivieren Der PIN-Code wird menügeführt in OPTIONEN eingestellt. L Wenn Sie den PIN verloren haben, rufen Sie die Theben- Hotline an. L Halten Sie die Seriennummer bereit. MENU OPTIONEN EXT--EINGANG SPRACHE OHNE PIN MIT PIN AKTUELLE WERKSEIN STELLUNGEN NEUE PIN... -
Seite 23: Reglertyp Wählen
Reglertyp wählen Im Untermenü REGLERTYP kann zwischen folgenden Einstel- lungen gewählt werden: • NORMAL (z. B. Radiator/Konvektor) • FUSSBODEN (träge Heizungssysteme) • WARMLUFT (schnelle Heizungssysteme) • HYSTERESE REGLER (einstellbare Ein- Ausschalthyste- rese von 0,1 - 9,9°C in 0,1°C Schritten) Damit kann das Regelverhalten auf verschiedene Heizungsty- pen angepaßt werden MENU OPTIONEN... -
Seite 24: Wandabgleich Einstellen
Wandabgleich einstellen Wenn der Montageort ungünstig liegt, können Temperatur- abweichungen zwischen der erfassten und der tatsächlichen Raumperatur auftreten (+, wenn Anzeige zu niedrig, –, wenn Anzeige zu hoch ist). Diese Differenz kann durch den Wand- abgleich korrigiert werden. MENU drücken, mit u WANDABGLEICH wählen und den †... -
Seite 25: Speicherkarte Obelisk Top2 Verwenden
Speicherkarte OBELISK top2 verwenden Speicherkarte in den Uhrenthermostat stecken † ¾ Gespeicherte Schaltzeiten und Geräteeinstellungen in den † ¾ Uhrenthermostat ein-/auslesen oder Obeliskprogramm starten Speicherkarte nach dem Kopieren etc. abziehen † ¾ Mechanische Belastung oder Verschmut zung bei Lage- rung/ Transport vermeiden Kopieren OBELISK →... -
Seite 26: Uhrenthermostat Resetten
Kopieren UHR →OBELISK Kopiert alle Schaltprogramme und Einstellungen vom Uhren- thermostat auf die Speicherkarte. OBELISK-Programm starten Übernimmt die Schaltzeiten, die auf der Speicherkarte pro- grammiert sind. Sobald die Speicherkarte entfernt wird, werden wieder die Schaltenzeiten des Uhrenthermostat aktiv. OBELISK KOPIEREN KOPIEREN START ABFRAGE... -
Seite 27: Technische Daten
6. Technische Daten Betriebsspannung: 230 V AC, +10 % / -15 % Frequenz: 50–60 Hz Eigenverbrauch: max. 1,4 W Standby Leistung: 1,36 W Schaltausgang: das Schalten beliebiger Außenleiter ist zulässig Spannung am Sensoreingang: Sicherheitskleinspannung (SELV) ca. 3,5 V Kontakt: Wechsler Öffnungsweite: <3 mm (μ) Schaltleistung max.:... -
Seite 28: Kontakt
7. Kontakt Theben AG Hohenbergstr. 32 72401 Haigerloch DEUTSCHLAND Tel. +49 7474 692-0 Fax +49 7474 692-150 Hotline Tel. +49 7474 692-369 hotline@theben.de Addresses, telephone numbers etc. www.theben.de...
