Theben RAMSES 855 Bedienungsanleitung

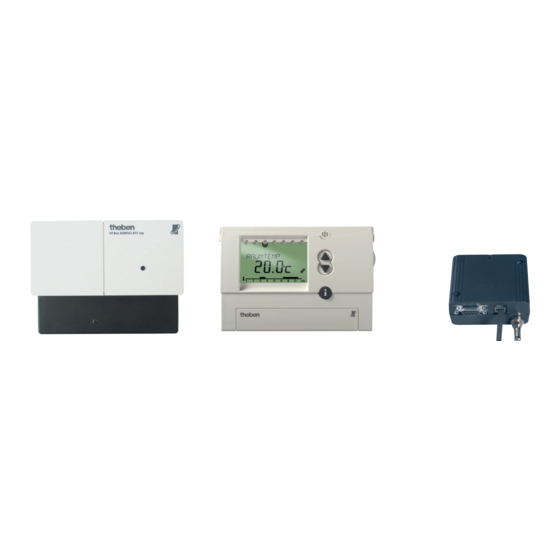

OT-Box RAMSES 855 top
Bedienungsanleitung
1.0 Bestimmungsgemäße Verwendung
Die OT-Box kann nur zusammen mit dem Uhrenthermostat RAMSES 850 OT betrieben werden. Das gesamte System ist zum zeit- und raumtemperaturabhängi-
gen Ein- und Ausschalten eines elektrischen Verbrauchers mit einer maximalen Stromaufnahme von 8(1) A vorgesehen, wie z. B. einer Umwälzpumpe, eines
Brenners und/oder eines Motormischventils. Das System darf nur in trockenen Räumen mit in Wohnungen üblichen Verunreinigungen verwendet werden. Die
Regelung ist ausschließlich für nachfolgend aufgeführte Heizsysteme geeignet. Beim Einsatz in Verbindung mit anderen Systemen kontaktieren Sie bitte den
Service der Theben AG.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der Bedienungs- und Montageanweisung. Jeder andere Gebrauch gilt als nicht bestim-
mungsgemäß. Für hieraus resultierende Schäden übernimmt der Hersteller keine Haftung.
2.0 Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft durchführen lassen!
• Das Gerät ist für die Montage im Heizraum vorgesehen.
• Entspricht Schutzklasse II: EN 60730-1 bei bestimmungsgemäßer Montage, IP 20 nach EN 60529
• Entspricht Typ 1 B nach IEC/EN 60730-1, Einsatz in normaler Umgebung
• Gangreserve: ca. 4 Stunden nach 3 Tagen Ladezeit
• Verwendung nur in geschlossenen, trockenen Räumen
3.0 Anschluss/Montage
WARNUNG
Lebensgefahr durch elektrischen Schlag!
Montage ausschließlich durch Elektrofachkraft!
Spannung freischalten!
Benachbarte, unter Spannung stehende Teile abdecken oder
abschranken.
Gegen Wiedereinschalten sichern!
Spannungsfreiheit prüfen!
Erden und kurzschließen!
Sockel der OT-Box RAMSES 855 top mit beigelegten Material be-
festigen. Die Rückwand dient als Bohrschablone (siehe Bild).
Anschlussleitungen der Spannungsversorgung, des OT-Busses und des
Relaisausganges an den Anschlussklemmen des Sockels befestigen,
siehe Anschlussbelegung.
Gewünschte Anwendung über Drehschalter S 1 und S 2 einstellen.
Gehäuseoberteil mit dem Gerät auf den Sockel stecken.
Den linken Deckel vom Gehäuse abziehen und das Gehäuseoberteil
mit den darunter liegenden Schrauben am Sockel befestigen.
1
2
4

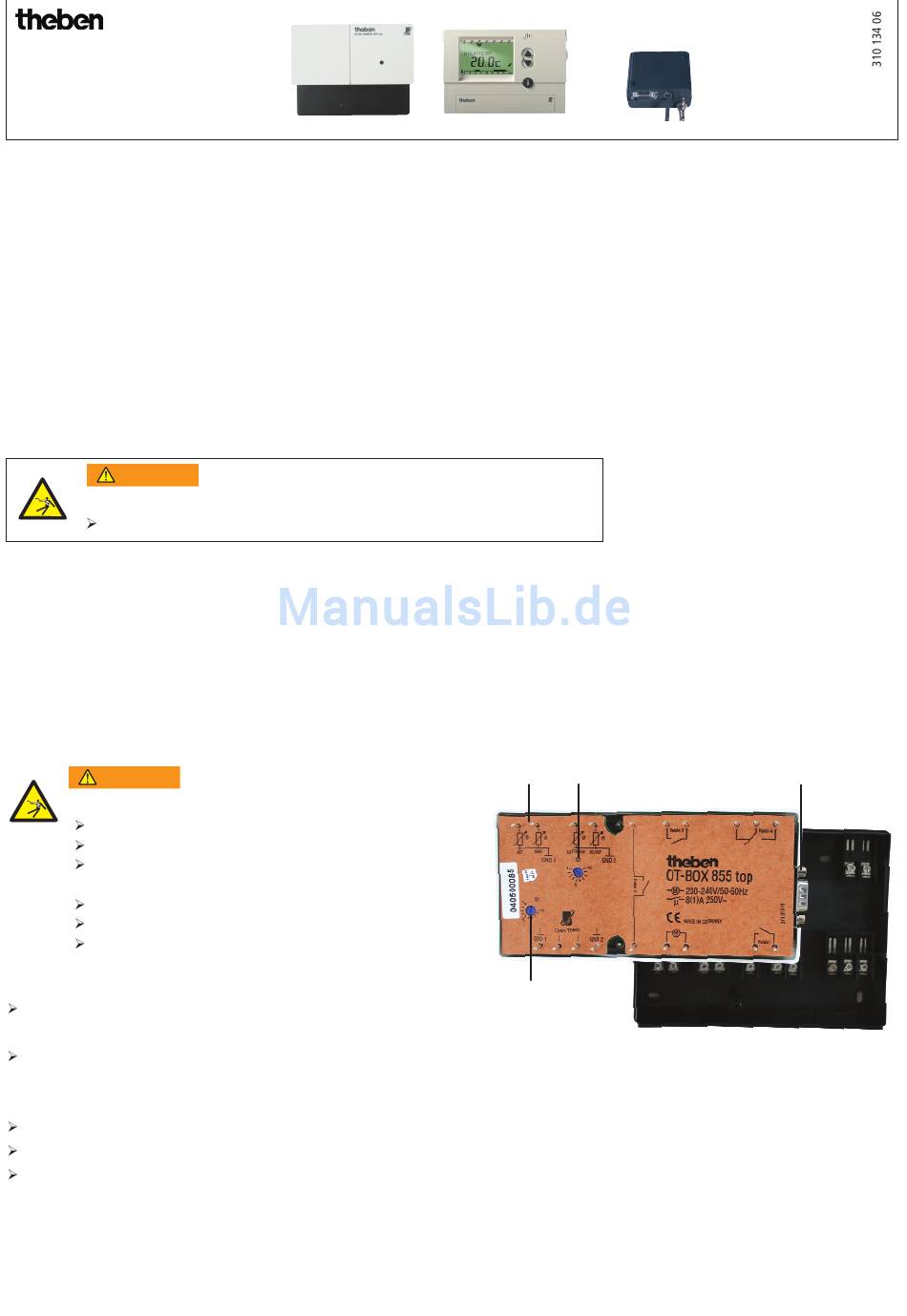

Unterseite der OT-Box
Fühlereingänge/Klemmen (z. B. ATF)
1
Drehschalter S2 für Zykluszeit, Hysterese, max. Vorlauftemperatur
2
(abhängig von der gewählten Anwendung)
Schnittstelle für das Modem
3
Drehschalter S1 für 8 Anwendungen
4
3
1
