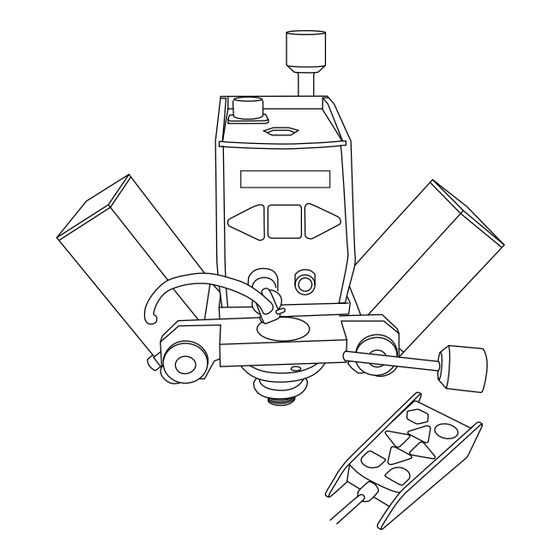

A5 MIG Orbital System
1500

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kemppi A5 MIG Orbital System 1500

  • Seite 1 A5 MIG Orbital System 1500...
  • Seite 2: Inhaltsverzeichnis

    ..................© Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 3: Einführung

    Situation. Wird diese nicht vermieden, so kann es zu schweren oder tödlichen Verletzungen kommen. Für weitere Informationen zu Kemppi Produkten setzen Haftungsausschluss Sie sich mit Kemppi Oy oder einem autorisierten Kemppi Vertriebspartner in Verbindung oder besuchen Sie einfach Alle Bemühungen wurden unternommen, um die unsere Webseite unter www.kemppi.com.
  • Seite 4: Informationen Zum Produkt

    Schweißtraktors zur Verfügung stellt. Die Pendeleinheit wird mit der Bewegung des Schweißtraktors für verschiedene Pendelmuster synchronisiert. 1.3 Kompatibilität Das A5 MIG Orbital System 1500 ist mit folgender Schweißausrüstung kompatibel: • FastMig M und FastMig X: alle Drahtvorschubgeräte und Bedienpanele • MXF 65 und MXF 67 Drahtvorschubgeräte •...
  • Seite 5: Installation

    Verbinden Sie den Fernregler mit dem 7-poligen Befestigen Sie den Schweißbrenner am Anschluss auf dem Frontpanel des Traktors. Brennerhalter des Schweißtraktors. Bei Mechanisierungsbrennern von Kemppi ist Verbinden Sie den Transformator mit dem Traktor. das Steuerkabel in das Brennerkabel integriert Der Starten Sie den Schweißvorgang durch Drücken Triggermodus muss auf 2T eingestellt sein.
  • Seite 6: Führungsringmontage

    Notwendigkeit verringert, die Austrittslänge des Schweißdrahts während des Stellen Sie das vordere Stützrad (2) so ein, dass die Schweißens einzustellen. flache Oberfläche des Rads an der Kante des Führungsrings sitzt. © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 7: Auswählen Eines Schweißbrenners

    Sie nur ein Kabel zwischen Drahtvorschubgerät und Schweißtraktor benötigen. Dadurch können auch Traktorfunktionen und Schweißparameter über den Fernregler eingestellt werden. Kemppi bietet drei Schweißbrennermodelle speziell für das mechanisierte Schweißen: PMT MN32C (Multi-Hals-Modell) Vielfältige Brennerhälse. Leicht gebogener Hals für mechanisiertes Schweißen erhältlich. Es sind extralange Gasdüsen und Stromdüsen erhältlich, die besonders für...
  • Seite 8: Betrieb

    Drücken Sie MENU, um fortzufahren. Programme zu gehen. nächsten Wählen Sie das zu verwendende Programm: Mit den Links-/ Rechts-Tasten können die Werte in P1…P5. den Menüeinstellungen verändert werden Drücken Sie MENU, um fortzufahren. © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 9 Stellen Sie die Pendelbreite zwischen 0 und 30 mm Pendelbreite zu ändern. ein. fortzufahren. Stellen Sie die Pendelbreite zwischen 10 und 50 Drücken Sie MENU, um fortzufahren. mm ein. Drücken Sie MENU, um fortzufahren. © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 10 Verwenden Sie die Tasten + und -, um eines der drei Muster auszuwählen. Traktor fährt ständig während des Pendelns (Dreiecksbewegung) Traktor fährt beim Pendeln, steht während Verweilzeiten Traktor fährt während Verweilzeiten, steht beim Pendeln (Quadratbewegung). Drücken Sie MENU, um fortzufahren. © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 11: Setupmenü A

    Feinabstimmung mit dem Fernregler des grober Einstellbereich erforderlich sein. Wenn keine Schweißtraktors deaktiviert. Grenzwerte an der Stromquelle eingestellt wurden, benötigt der Einstellbereich am Traktor eine feinere Skalierung. Verschiedene Anwendungen können von unterschiedlichen Skalierungen profitieren. © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 12 Mit diesem Parameter können Sie den Nullpegel für die Einstellung der Spannung feineinstellen. • Verwenden Sie die Tasten + und -, um den Wert zu ändern. Im Normalbetrieb werden Sie diesen Parameterwert niemals zu ändern brauchen. © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 13: Fernregler

    Schweißvorgang. Geschwindigkeit und Pendelbewegung. Zweites Drücken von CH während des Schweißens / Fahrens: Schweißtraktorgeschwindigkeit erhöht sich (nach oben) oder verringert sich (nach unten) Langes Drücken von CH: Eilgang (Lichtbogen aus) © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 14: Feineinstellung Der Schweißbrennerposition

    3.4 Feineinstellung der 3.5 Kemppi Wise-Anwendungssoftware Schweißbrennerposition Mit Kemppi FastMig-Schweißmaschinen können Wenn der Schweißbrenner in seiner Position fixiert und Sie Qualität und Produktivität Ihrer mechanisierten angeschlossen ist, stellen Sie seine vertikale Position durch Schweißarbeiten mithilfe der Wise-Anwendungssoftware Drehen des Rads am vertikalen Schlitten im Uhrzeigersinn noch weiter optimieren.
  • Seite 15: Bestellangaben

    FÜHRUNGSRING FÜR 22-ZOLL-ROHR 6190822 1651,0 1701,8 6190866 RING FÜR 66-ZOLL-ROHR FÜHRUNGSRING FÜR 28-ZOLL-ROHR 6190828 1701,8 1752,6 6190868 RING FÜR 68-ZOLL-ROHR FÜHRUNGSRING FÜR 36-ZOLL-ROHR 6190836 1752,6 1803,4 6190870 RING FÜR 70-ZOLL-ROHR FÜHRUNGSRING FÜR 48-ZOLL-ROHR 6190848 © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 16: Technische Daten

    0 – 2,0 s (für beide Seiten separat einstellbar) Pendelmuster Horizontale Brennereinstellung (manuell) ± 40 mm Außenabmessungen (L x B x H)* 365 x 385 x 300 mm Gewicht 9,0 kg *) Höhe ab Rohroberfläche © Kemppi Oy 2021 A5 MIG Orbital System...
  • Seite 17: Fehlerbehebung

    Tests durch. • Überprüfen Sie, ob die Schweißstromquelle eingeschaltet ist. • Überprüfen Sie die Steuerverbindung des Brenners Setzen Sie sich mit dem KEMPPI Kundendienst in und eventuelle SuperSnake- sowie separate Verbindung, wenn Sie den Maschinenfehler mithilfe der Steuerkabelverbindungen Fehlersuchliste nicht beheben können.
  • Seite 18: Wartung Und Pflege

    • Prüfen Sie, ob alle Kabel und Stecker intakt sind. • Halten Sie den Schweißtraktor und den Brennerhalter sauber. Laut Anweisung der Gemeindebehörden und des Unternehmens Kemppi ist der • Überprüfen Sie, ob alle Teile sanft gleiten. Geben Sie Fett hinzu oder reinigen Gerätebesitzer verpflichtet, ein außer Betrieb gesetztes Gerät einer regionalen...
