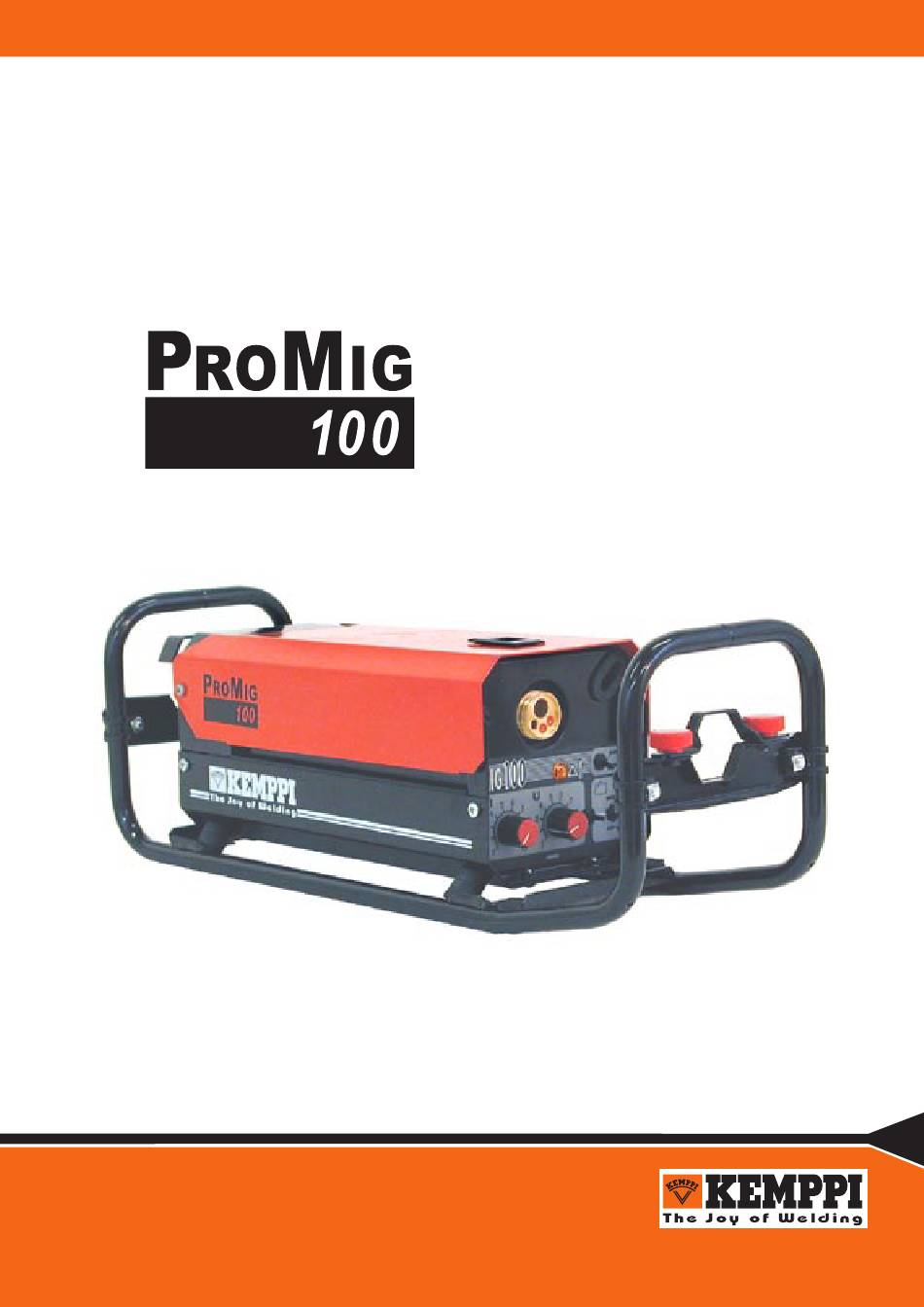

- Seite 1 1923460E Operation instructions • english 0450 Gebrauchsanweisung • deutsch Gebruiksaanwijzing • nederlands Manuel d’utilisation • français...
- Seite 2 2.2.3. Montage des MIG-Schweißbrenners ................10 2.2.4. Die Positionen der Schalter im Promig 501, 501L und 530, wenn das Promig 100-Zwischenvorschubgerät verwendet wird ........10 2.2.5. Einlegen und Verriegeln der Drahtspule (Promig 501, 501L und 530) ......11 2.2.6. Automatische Einführung des Drahtes zum Zwischenkabel und zum Brenner .... 11 2.2.7.
- Seite 3 Drahvorschubgerät Promig 501, 501L und 530 angeschlossen wird und mit dem Entfernungen bis zu 50 m im luft- und wassergekühlten Kemppi Pro-Schutzgasschweißsystem überbrückt werden können. Die Verwendung von Promig 100 setzt die Montage des Synchronisationsatzes Prosync 50 im Drahtvorschubgerät Promig 501, 501L und 530 voraus.
- Seite 4 Seite 16 16d Verlängerungskabel für Fernregelung 1.2.2. Zusatzgeräte und kabel Promig 501, 501L, 530 Procool 10/30 Massekabel Kabel für Stabelektrodenschweißen 22a MIG-Brenner luftgekühlt 22b MIG-Brenner wassergekühlt Pro 3200 Pro 4200 Pro 5200 © 4 – Promig 100/0450 COPYRIGHT KEMPPI OY...
- Seite 5 PMT 52W 4,5 6255204 – MMT 30W 3,0 6253043MMT – MMT 30W 4,5 6253044MMT – MMT 42W 3,0 6254203MMT – MMT 42W 4,5 6254204MMT – MMT 52W 3,0 6255203MMT – MMT 52W 4,5 6255204MMT © Promig 100/0450 – 5 COPYRIGHT KEMPPI OY...
- Seite 6 �� �������������� ������� ���� ����� ������� �� ������ ���� �� ������������� ������� ������������� ������� ������������� ������� �������������������������� �� ������ ����� ���� �� ������������� ������� ��������� ������� �� ���� ������� �� ������������������� ��� © 6 – Promig 100/0450 COPYRIGHT KEMPPI OY...
- Seite 7 6 Anschließen der Kabel Schließen Sie Kabel entsprechend den Bildern an. Sie können die Polarität des Zusatzmaterialdrahtes so wechseln, daß Sie das Promig- Schweißstromkabel und das Massekabel mit Schweißkabelanschlüssen der Pro-Stromquelle genseitig tauschen. © Promig 100/0450 – 7 COPYRIGHT KEMPPI OY...
- Seite 8 Drahtvorschubgeschwindigkeit auf 25 m/Min so steigern, daß Sie das sich auf der Motorwelle befindliche Antriebsrad mit dem größeren tauschen. Das große Antriebsrad D40 wird im Promig 501, 501L und 530 im Zubehörkasten und im Promig 100 im Plastikbeutel unter dem Deckel mitgeliefert. Die Geschwindigkeit wird bei Bedarf wie folgt geändert: 1.
- Seite 9 0,6…1,6 mm Zusatzmaterialdrähte blau für über 1,6 mm Zusatzmaterialdrähte Die Promig 100-Anlagen sind bei der Lieferung mit roten Vorschubrollen mit glatter Nut und mit orangen Führungsrohren für das Schweißen von 0,9…1,32 mm Zusatzmaterialdrähten versehen. 2.2.2. Montage des Zwischenkabels und des Drahtleiters Das Zwischenkabel wird mit dem Euro-Adapter zum Promig 501, 501L und 530-Drahtvorschubgerät...
- Seite 10 Spannung funktionieren auf dem diesem Panel, siehe Gebrauchsanweisung für Promig 501, 501L und 530, Absatz: ”Bedienungen der Funktionspanele”. Achtung! Wenn das Promig 100 aufgeschaltet ist, kann man auf dem Panel von Promig 501, 501L und 530 die Stabelektroden-Kennlinie nur dann wählen, wenn sich der Wahlschalter in der Nahregelung-Position befindet.
- Seite 11 Bremsen zuläßt, ohne daß die Vorschubrolle rutscht. Ein zu starker Anpreßdruck verursacht ein Deformieren des Zusatzdrahtes, und dadurch löst sich die Umhüllung des Drahtes. Die Reibung wird erhöht und dadurch die Abnutzung der Vorschubrollen beschleunigt. © Promig 100/0450 – 11 COPYRIGHT KEMPPI OY...
- Seite 12 üblich ist 8 - 10 l/min. Wenn der Gasfluß für die Schweißarbeit ungeeignet ist, kann die Schweißnaht porös werden. Für das Wählen des Gases und der Zusatzausrüstung, wenden Sie sich bitte an Ihren örtlichen Kemppi-Vertreter. 2.3.1. Einbau der Gasflasche Stellen Sie die Gasflasche immer ordentlich in aufrechte Stellung an das Gestell...
- Seite 13 Schweißende läuft die Pumpe ca. 5 Min nach und kühlt die Flüssigkeit zur Umgebungstemperatur. Der Zweck ist, das Wartungsintervall der Pumpe zu vergrößern. Lesen Sie die Gebrauchsanweisung für die Procool 10/30-Einheit die die Fehlersituationen des Flüssigkeitkreislaufsystems anzeigt. © Promig 100/0450 – 13 COPYRIGHT KEMPPI OY...
- Seite 14 WAHLSCHALTER FÜR SCHWEISSMETHODE Stabelektroden Stabelektrodenschweißen mit stufenloser Einstellung für Schweißstrom MIG-Schweißen, der Schalter von Promig 100 muß in dieser Position beim Beginn vom MIG-Schweißen sein MIG 2-Taktbetrieb wird auf dem Panel von Promig 501, 501L und 530 gewählt. MIG/MAG-Schweißen mit der 2-Taktfunktion des Startschalters des Schweißbrenners.
- Seite 15 Stabelektrodenschweißen mit dem Potentiometer von R10 und die Spannung oder die Lichtbogenlänge mit dem U-Potentiometer des Panels einstellen. Brennerregelung: Die Drahtvorschubgeschwindigkeit wird mit dem RMT- Regulierungsmodul eingestellt, der an den Kemppi PMT-Schweißbrenner angeschlossen ist, und die Schweißspannung und die Lichtbogenlänge wird mit dem U-Potentiometer des Panels eingestellt.
- Seite 16 Synergic MIG R61 Einstellung für Leistung (Drahtvorschubgeschwindigkeit): für Draht min. …max. Synergic PULSMIG R61 Einstellung für Leistung (Drahtvorschubgeschwindigkeit): für Draht min. ..max. Stabelektroden- schweißen R61 Einstellung für Strom: 10 A…max. Strom der Stromquelle © 16 – Promig 100/0450 COPYRIGHT KEMPPI OY...
- Seite 17 * lockere anziehen Reiningen Sie das Drahtvorschubgerät von Staub und Schmutz. Verwenden Sie Druckluft zum Reinigen, bitte schützen Sie Ihre Augen mit einem sachgemäßen Augenschutz. Bei eventuellen Betriebsstörungen nehmen Sie bitte Kontakt mit einer bevollmächtigten Kemppi- Servicewerkstatt auf. BESTELLNUMMERN Promig 100...
