8 .3 .2
Der Ausgangsdruck ist regelbar zwischen 1 und
3
5 bar, voreingestellt sind 4 bar.

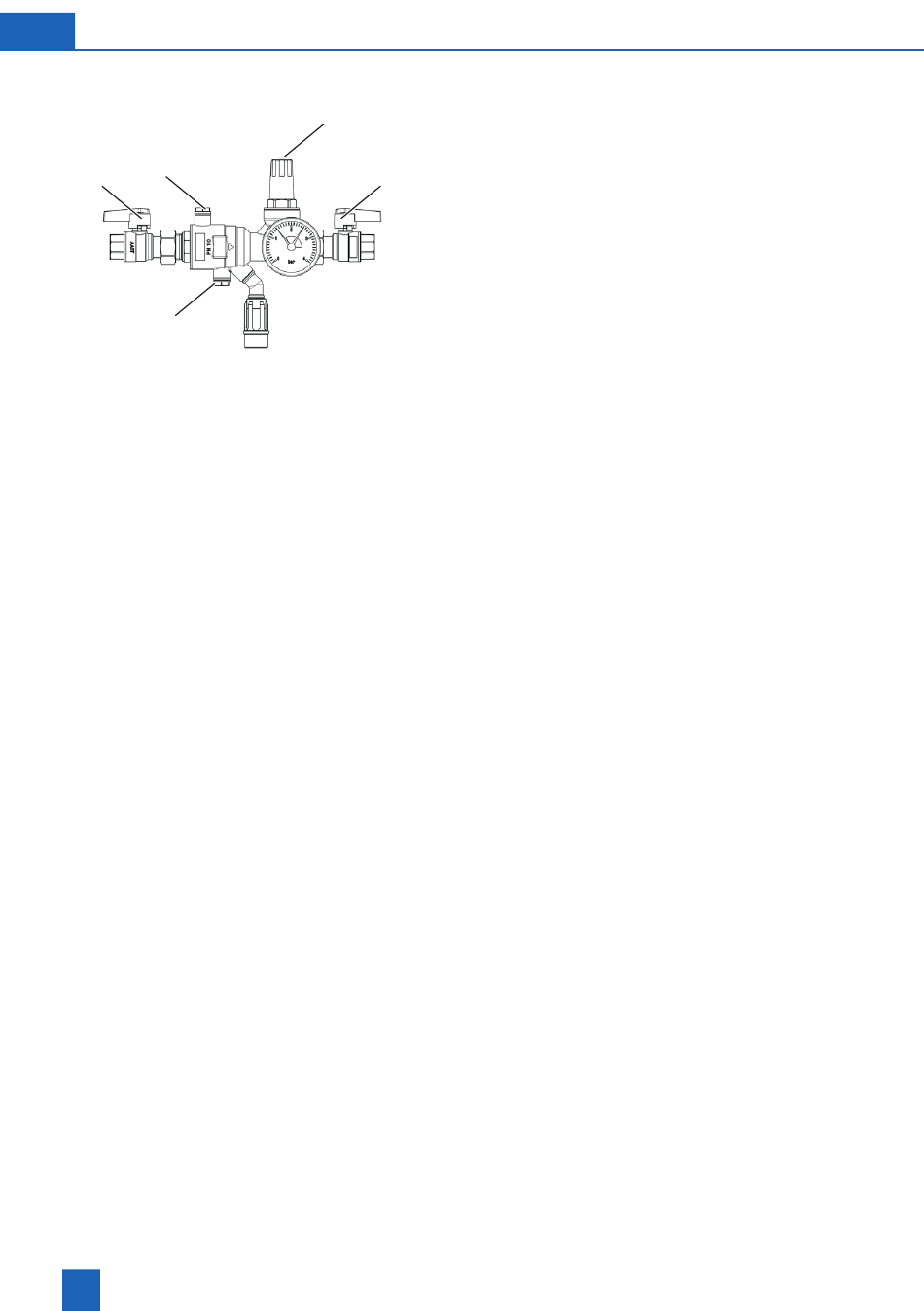

►Lösen Sie die Schraube am Einstellgriff (3).
1
►Drehen Sie den Griff entsprechend der ge-
wünschten Einstellung:
– In Richtung Minus (–), um den Ausgangsdruck
– In Richtung Plus (+), um den Ausgangsdruck
►Prüfen Sie den Druck.
►Ziehen Sie die Schraube am Einstellgriff (3)
wieder fest.
8 .3 .3
Zur Prüfung der Drücke ist bei BWT ein Test-Kit
als Sonderzubehör erhältlich.
►Schließen Sie beide Absperrarmaturen (1).
►Entfernen Sie den Stopfen (2) und schließen Sie
das Prüfgerät des Test-Kits an.
►Beachten Sie die Anleitung des Test-Kits.
►Entfernen Sie den Stopfen (4) und schließen Sie
das Prüfgerät des Test-Kits an.
►Öffnen Sie den Bypass-Hahn des Test-Kits lang-
sam, bis es am Ablassventil zu tropfen beginnt.
►Notieren Sie den Differenzdruck, dieser muss
> 0,14 bar sein.
►Schließen Sie den Bypass-Hahn.
Wenn der Druck dann auf 0,4 bar (voreingestellter
Druck) steigt, arbeitet der Systemtrenner korrekt.
Einstelldruck ändern
zu reduzieren.
zu erhöhen.
Drücke prüfen
