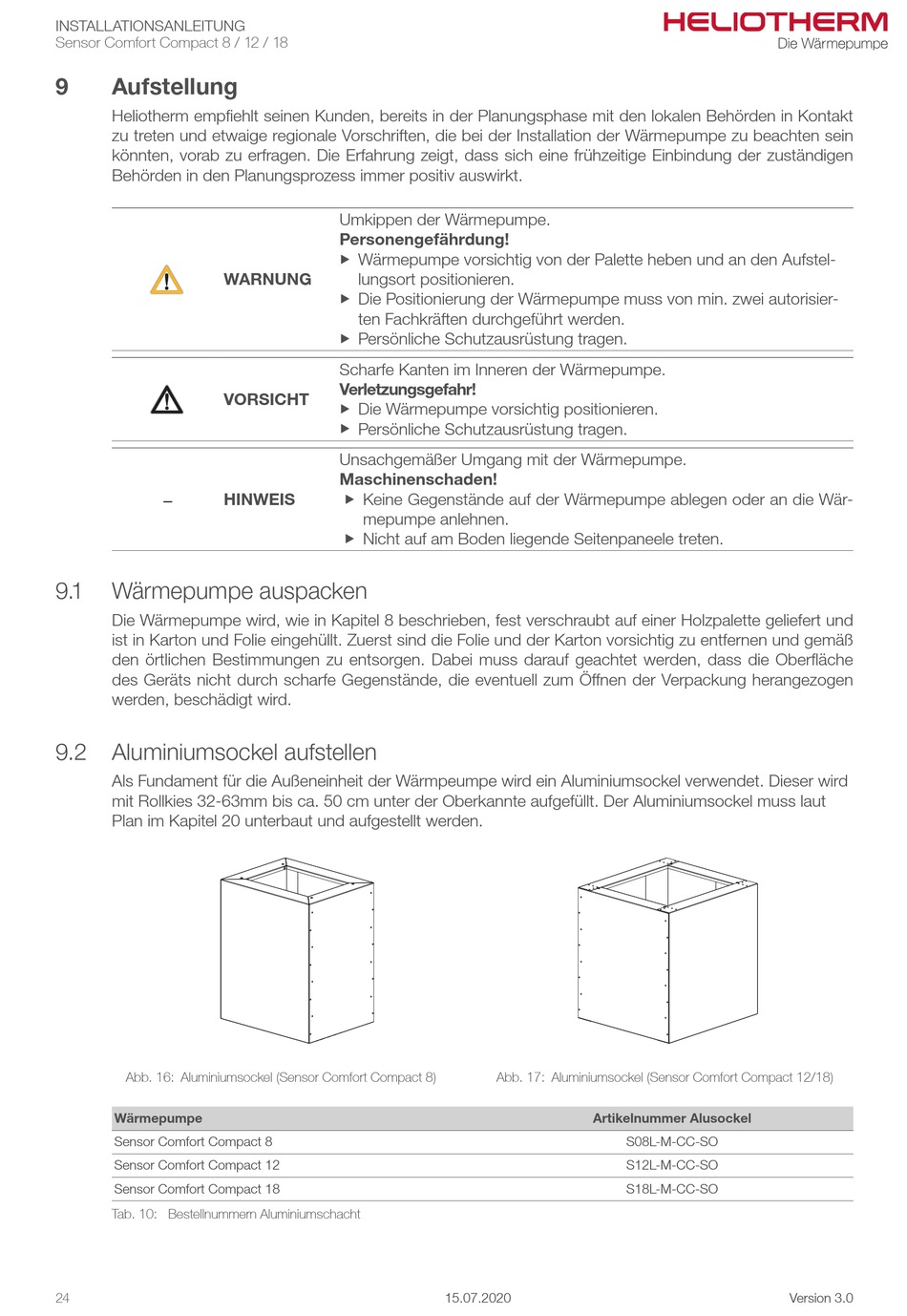

INSTALLATIONSANLEITUNG
Sensor Comfort Compact 8 / 12 / 18
9

Aufstellung

Heliotherm empfiehlt seinen Kunden, bereits in der Planungsphase mit den lokalen Behörden in Kontakt
zu treten und etwaige regionale Vorschriften, die bei der Installation der Wärmepumpe zu beachten sein
könnten, vorab zu erfragen. Die Erfahrung zeigt, dass sich eine frühzeitige Einbindung der zuständigen
Behörden in den Planungsprozess immer positiv auswirkt.
WARNUNG
VORSICHT
–
HINWEIS
9.1 Wärmepumpe auspacken
Die Wärmepumpe wird, wie in Kapitel 8 beschrieben, fest verschraubt auf einer Holzpalette geliefert und
ist in Karton und Folie eingehüllt. Zuerst sind die Folie und der Karton vorsichtig zu entfernen und gemäß
den örtlichen Bestimmungen zu entsorgen. Dabei muss darauf geachtet werden, dass die Oberfläche
des Geräts nicht durch scharfe Gegenstände, die eventuell zum Öffnen der Verpackung herangezogen
werden, beschädigt wird.
9.2

Aluminiumsockel aufstellen

Als Fundament für die Außeneinheit der Wärmpeumpe wird ein Aluminiumsockel verwendet. Dieser wird
mit Rollkies 32-63mm bis ca. 50 cm unter der Oberkannte aufgefüllt. Der Aluminiumsockel muss laut
Plan im Kapitel 20 unterbaut und aufgestellt werden.
Abb. 16: Aluminiumsockel (Sensor Comfort Compact 8)
Wärmepumpe
Sensor Comfort Compact 8
Sensor Comfort Compact 12
Sensor Comfort Compact 18
Tab. 10: Bestellnummern Aluminiumschacht
24
Umkippen der Wärmepumpe.
Personengefährdung!
Wärmepumpe vorsichtig von der Palette heben und an den Aufstel-
X
lungsort positionieren.
Die Positionierung der Wärmepumpe muss von min. zwei autorisier-
X
ten Fachkräften durchgeführt werden.
Persönliche Schutzausrüstung tragen.
X
Scharfe Kanten im Inneren der Wärmepumpe.
Verletzungsgefahr!
Die Wärmepumpe vorsichtig positionieren.
X
Persönliche Schutzausrüstung tragen.
X
Unsachgemäßer Umgang mit der Wärmepumpe.
Maschinenschaden!
Keine Gegenstände auf der Wärmepumpe ablegen oder an die Wär-
X
mepumpe anlehnen.
Nicht auf am Boden liegende Seitenpaneele treten.
X
Abb. 17: Aluminiumsockel (Sensor Comfort Compact 12/18)
15.07.2020
Artikelnummer Alusockel
S08L-M-CC-SO
S12L-M-CC-SO
S18L-M-CC-SO
