Während des Betriebes, vor allem während der Abtauung, fällt eine nicht unerhebliche Menge an
X
Kondenswasser an, welches mittels der vormontierten Kondensatleitung (siehe Kapitel 10.2) bis unter
die Wärmepumpe geführt wird. Danach muss das Kondenswasser frostsicher und mit stetigem Gefäl-
le in einen Abfluss oder einen Sickerschacht geführt werden. Eine direkte Einleitung in ein Klärbecken
oder eine Klärgrube ist nicht erlaubt, da die aggressiven Dämpfe eine Zerstörung des Verdampfers zur
Folge haben können.
VORSICHT
6.4

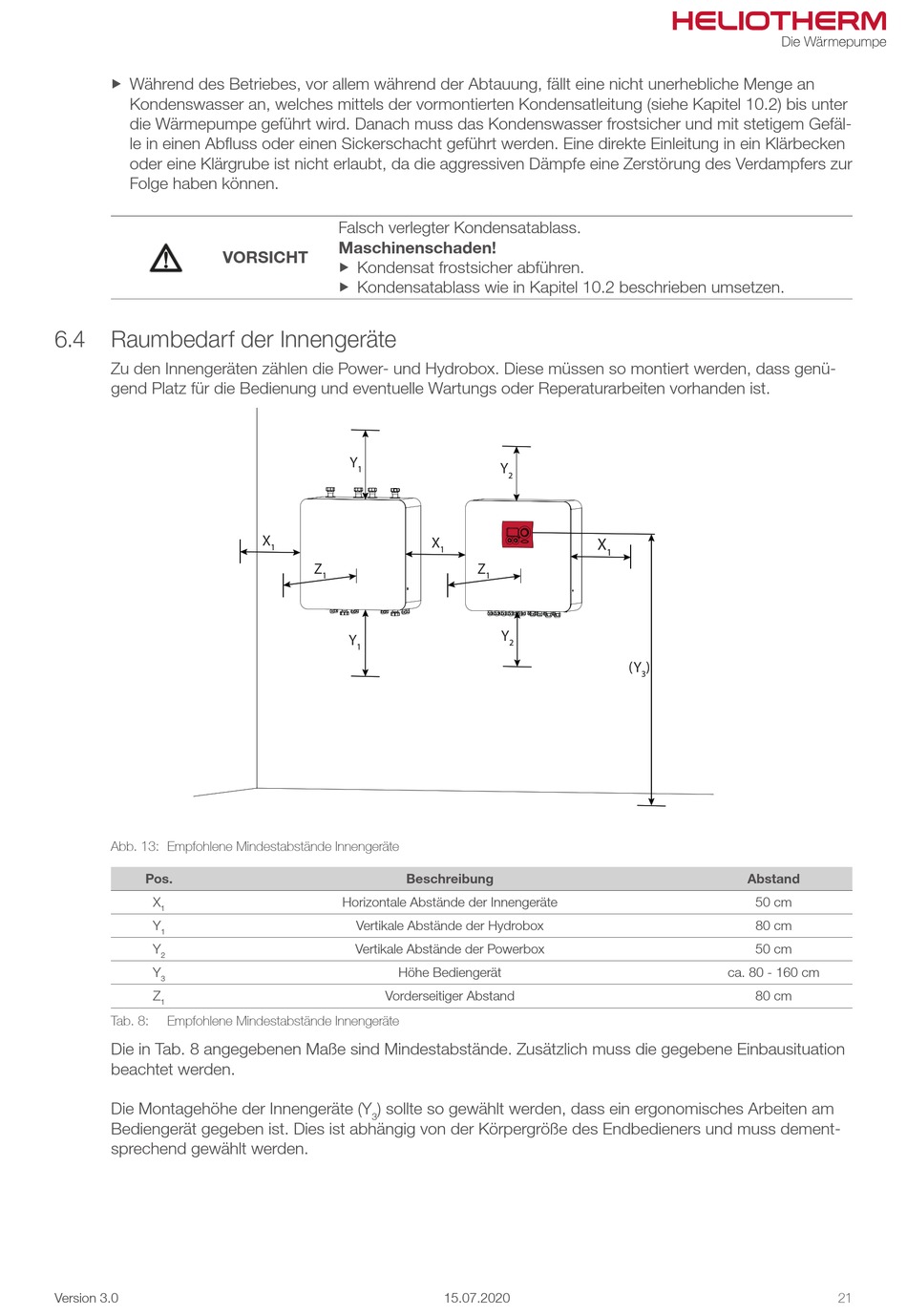

Raumbedarf der Innengeräte
Zu den Innengeräten zählen die Power- und Hydrobox. Diese müssen so montiert werden, dass genü-
gend Platz für die Bedienung und eventuelle Wartungs oder Reperaturarbeiten vorhanden ist.
Abb. 13: Empfohlene Mindestabstände Innengeräte
Pos.
X
1
Y
1
Y
2
Y
3
Z
1
Tab. 8:
Empfohlene Mindestabstände Innengeräte
Die in Tab. 8 angegebenen Maße sind Mindestabstände. Zusätzlich muss die gegebene Einbausituation
beachtet werden.
Die Montagehöhe der Innengeräte (Y
Bediengerät gegeben ist. Dies ist abhängig von der Körpergröße des Endbedieners und muss dement-
sprechend gewählt werden.
Version 3.0
Falsch verlegter Kondensatablass.
Maschinenschaden!
Kondensat frostsicher abführen.
X
Kondensatablass wie in Kapitel 10.2 beschrieben umsetzen.
X
Y
1
X
X
1
Z
1
Y
1
Beschreibung
Horizontale Abstände der Innengeräte
Vertikale Abstände der Hydrobox
Vertikale Abstände der Powerbox
Höhe Bediengerät
Vorderseitiger Abstand
) sollte so gewählt werden, dass ein ergonomisches Arbeiten am
3
Y
2
X
1
1
Z
1
Y
2
15.07.2020
(Y
)
3
Abstand
50 cm
80 cm
50 cm
ca. 80 - 160 cm
80 cm
21
