Prosonic S FMU90 HART
Endress+Hauser
Parameter
• Akt. Rückstau FST
Zeigt aktuellen Wert des Unterwasserpegels h
• Akt. Durchfluss-Höhe
Zeigt aktuellen Wert des Oberwasserpegels h
• Akt. Verhältnis
Zeigt aktuellen Wert des Verhältnisses h
• Durchfluss 1
• Zeigt aktuell gemessenen Durchfluss.
Parameterseite "Rückst Messw prüf"
• Diese Parameterseite startet die Störechoausblendung des Unterwassersensors.
• Um alle Störechos zu erfassen: Störechoausblendung bei möglichst kleinem Pegel
durchführen (ideal: leerer Kanal).
• Falls der Kanal sich während der Inbetriebnahme nicht entleeren lässt: Vorläufige
Störechoausblendung bei teilbefülltem Kanal aufnehmen. Störechoausblendung
wiederholen, wenn der Pegel das erste Mal nahezu 0% erreicht.
A
50

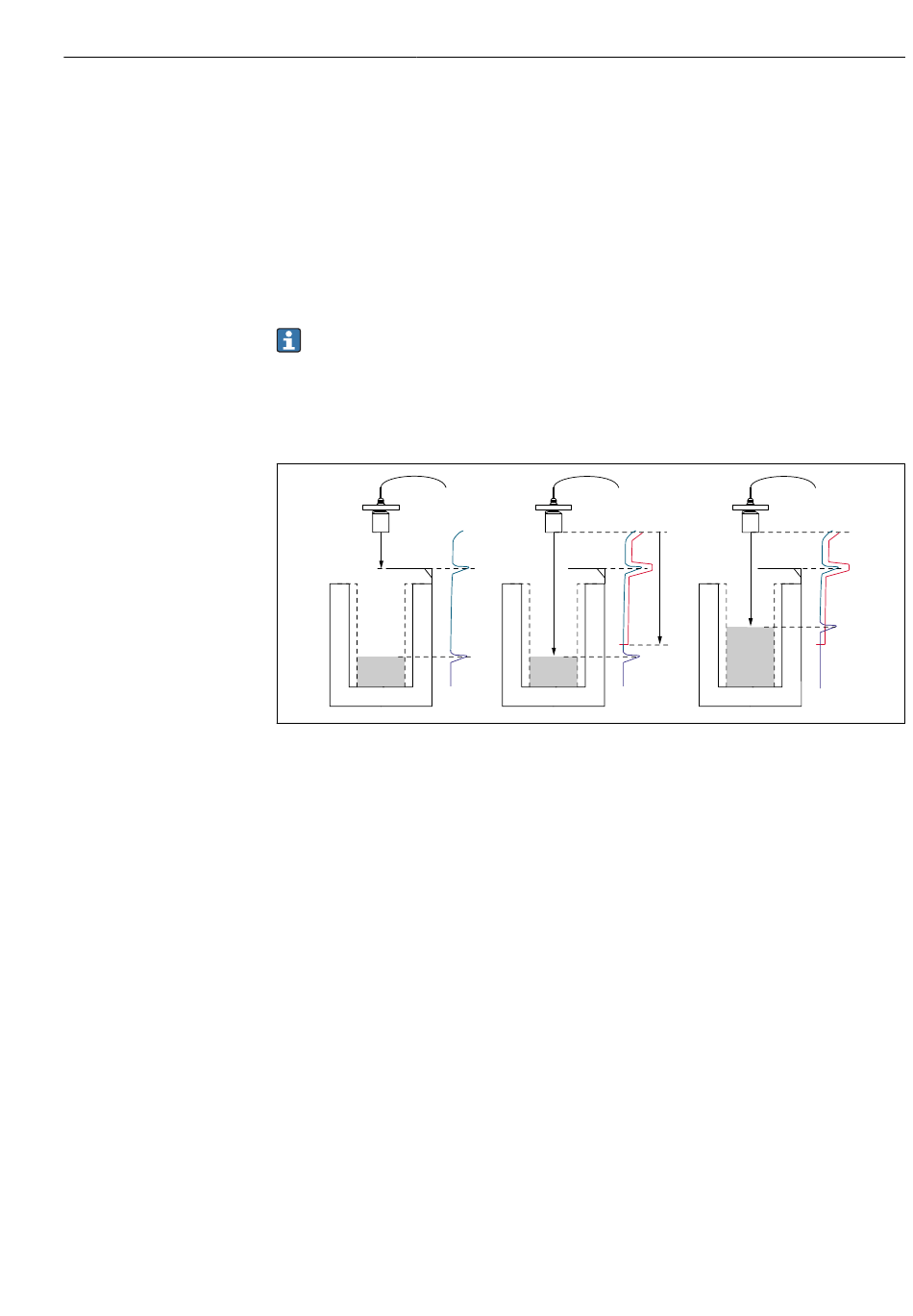

Funktionsweise der Störechoausblendung
A
Die Echokurve (a) enthält ein Störecho und das Füllstandecho. Ohne Ausblendung wird das Störecho ausge-
wertet.
B
Die Störechoausblendung erstellt die Ausblendungskurve (b). Diese unterdrückt alle Echos, die sich innerhalb
des Ausblendungsbereichs (c) befinden.
C
Anschließend werden nur noch Echos ausgewertet, die über der Ausblendungskurve liegen. Das Störecho liegt
unterhalb der Ausblendungskurve und wird deswegen nicht mehr ausgewertet.
Navigation
Durchfluss → Durchfluss 1 +Rückstauerkennung → Rückstau → Grundabgleich → Rückst.
Messwert prüfen
.
2
.
1
/h
.
2
1
B
(a)
(a)
Inbetriebnahme
C
(b)
(c)
(a)(b)
A0035533
59
