22 Anhang
Skalierungsfaktor, Channel A - Tachometer
Sie können den Skalierungsfaktor (Scaling Factor) im
Wertebereich von 0,0001 bis 99,9999 analog zur
Einstellungsroutine im Punkt Impulskonstante des Sensors
einstellen. Er wird benutzt, wenn die Umrechnung einer
physikalischen Einheit in eine andere erforderlich ist (z.B.:
Durchmesser in Umfang, Liter in Gallone).

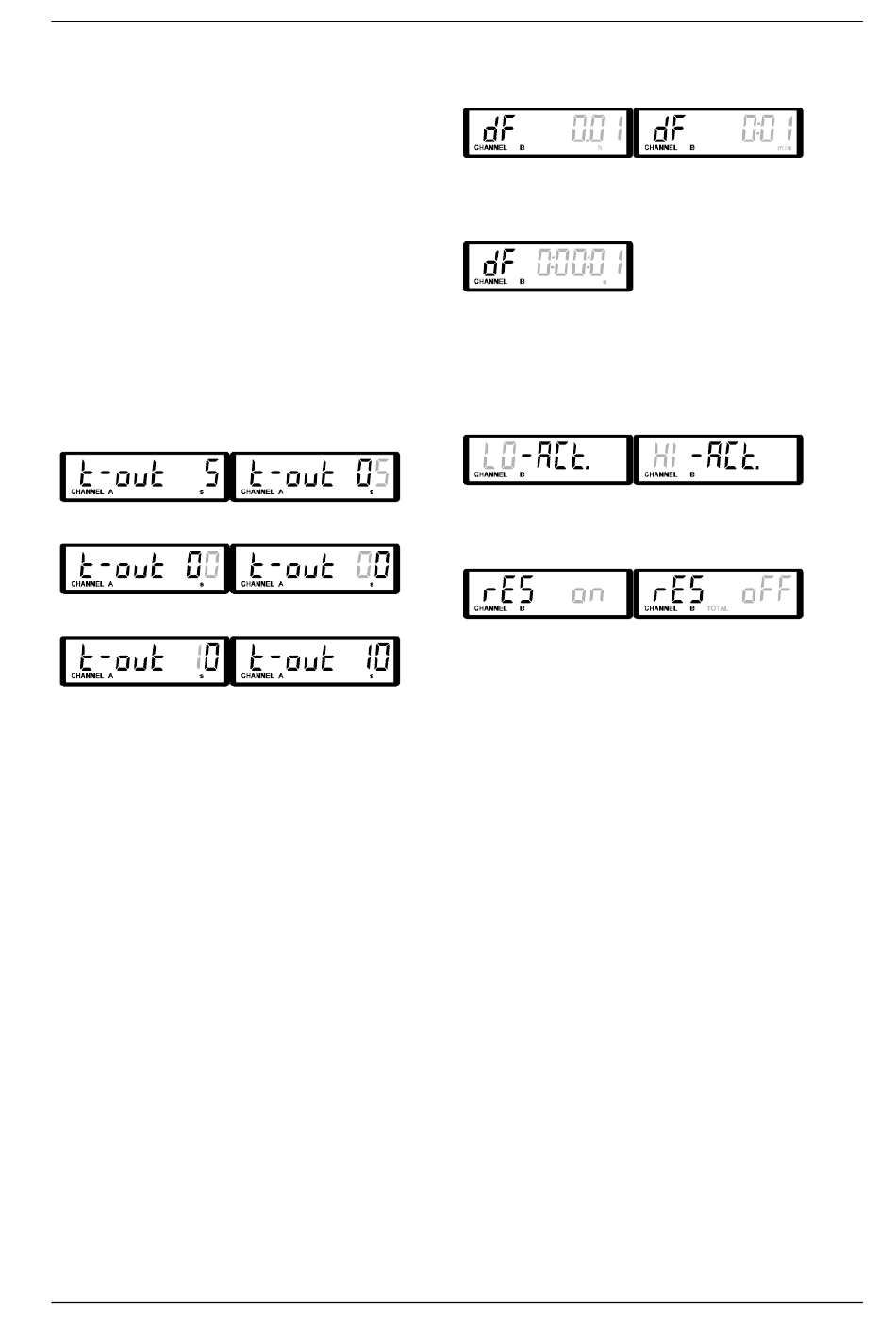

Time-out Zeit, Channel A - Tachometer
Sie können eine gewünschte Zeitspanne (time out) einstellen,
nach der die Anzeige auf Null gesetzt wird, falls die
Arbeitsfrequenz so niedrig oder Null ist, dass die Messzeit
unerwünscht lang würde.
Der einstellbare Wertebereich der time out - Zeit liegt zwischen
1s bis 99s.
Beispiel: Einstellen der Time-out Zeit auf 10s
Taste <R drücken:
5 x Taste ^ drücken:
Taste ^ drücken:
Ausgabe: Juli 2013
Taste <R drücken:
Taste S/E drücken:
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
Anzeigeformat, Channel B - Betriebsstundenzähler
Anzeigeformat: 0,00 h
Maximaler Wertebereich:
999999,99 h
Anzeigeformat: h:min:s
Maximaler Wertebereich:
9999 h, 59 min, 59 s
Ansprechpolarität Starteingang, Channel B –
Betriebsstundenzähler
Starteingang: "LOW"–aktiv Starteingang: "HIGH"-aktiv
Reset-Tastenfreigabe, Channel B - Betriebsstundenzähler
Reset-Taste freigegeben
Haben Sie die Reset-Taste nicht freigegeben, so erscheint im
Display der Schriftzug „TOTAL".
Nach erfolgter Programmierung trennen Sie bitte den
Programmiereingang PROG von 0 V.
Beachten Sie bitte, dass nur mit der Taste S/E bestätigte
Parameter übernommen werden.
Anzeigeformat: h:min
Maximaler Wertebereich:
999999 h, 59 min
Reset-Taste nicht
freigegeben
89
