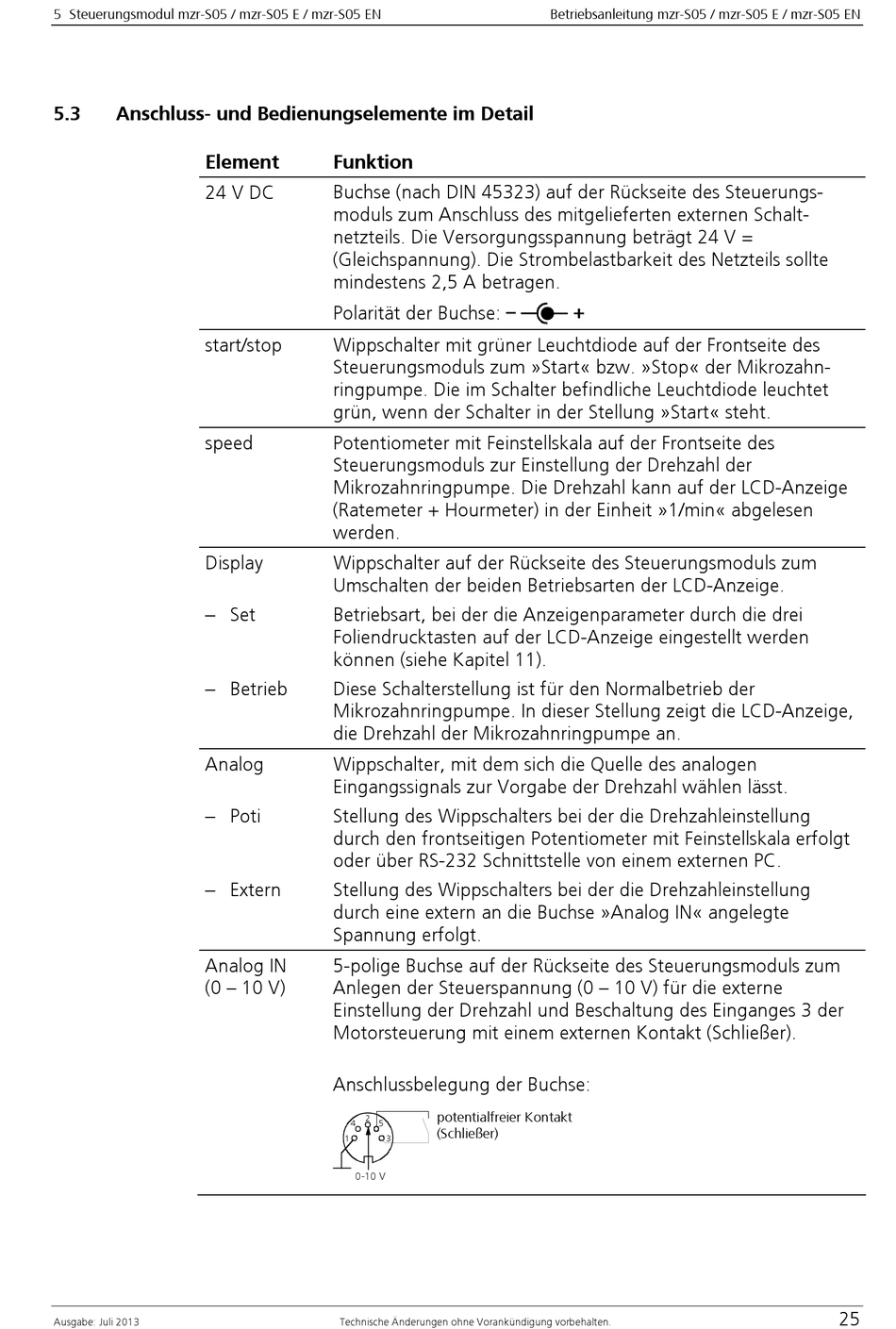

5 Steuerungsmodul mzr-S05 / mzr-S05 E / mzr-S05 EN
5.3
Anschluss- und Bedienungselemente im Detail
Element
24 V DC
start/stop
speed
Display
Set
Betrieb
Analog
Poti
Extern
Analog IN
(0 – 10 V)
Ausgabe: Juli 2013
Funktion
Buchse (nach DIN 45323) auf der Rückseite des Steuerungs-
moduls zum Anschluss des mitgelieferten externen Schalt-
netzteils. Die Versorgungsspannung beträgt 24 V =
(Gleichspannung). Die Strombelastbarkeit des Netzteils sollte
mindestens 2,5 A betragen.
Polarität der Buchse: –
Wippschalter mit grüner Leuchtdiode auf der Frontseite des
Steuerungsmoduls zum »Start« bzw. »Stop« der Mikrozahn-
ringpumpe. Die im Schalter befindliche Leuchtdiode leuchtet
grün, wenn der Schalter in der Stellung »Start« steht.
Potentiometer mit Feinstellskala auf der Frontseite des
Steuerungsmoduls zur Einstellung der Drehzahl der
Mikrozahnringpumpe. Die Drehzahl kann auf der LCD-Anzeige
(Ratemeter + Hourmeter) in der Einheit »1/min« abgelesen
werden.
Wippschalter auf der Rückseite des Steuerungsmoduls zum
Umschalten der beiden Betriebsarten der LCD-Anzeige.
Betriebsart, bei der die Anzeigenparameter durch die drei
Foliendrucktasten auf der LCD-Anzeige eingestellt werden
können (siehe Kapitel 11).
Diese Schalterstellung ist für den Normalbetrieb der
Mikrozahnringpumpe. In dieser Stellung zeigt die LCD-Anzeige,
die Drehzahl der Mikrozahnringpumpe an.
Wippschalter, mit dem sich die Quelle des analogen
Eingangssignals zur Vorgabe der Drehzahl wählen lässt.
Stellung des Wippschalters bei der die Drehzahleinstellung
durch den frontseitigen Potentiometer mit Feinstellskala erfolgt
oder über RS-232 Schnittstelle von einem externen PC.
Stellung des Wippschalters bei der die Drehzahleinstellung
durch eine extern an die Buchse »Analog IN« angelegte
Spannung erfolgt.
5-polige Buchse auf der Rückseite des Steuerungsmoduls zum
Anlegen der Steuerspannung (0 – 10 V) für die externe
Einstellung der Drehzahl und Beschaltung des Einganges 3 der
Motorsteuerung mit einem externen Kontakt (Schließer).
Anschlussbelegung der Buchse:
potentialfreier Kontakt
2
4
5
(Schließer)
1
3
0-10 V
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
+
25
