22 Anhang
22.3
Bedienungsanleitung für die LCD-Drehzahlanzeige des Steuerungsmoduls
mzr-S05 / mzr-S05 E / mzr-S05 EN
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Produktkennzeichnung – Maßbild
3. Funktionsbeschreibung
4. Installation – Batteriewechsel
5. Programmierung
6. Technische Daten
7. Ersatzteile
1. Sicherheitshinweise
Dieses Gerät ist nach den geltenden Regeln der Technik gebaut
und geprüft und hat das Werk in sicherheitstechnisch
einwandfreiem Zustand verlassen.
Einbau und Inbetriebnahme dürfen nur von Elektrofachkräften
durchgeführt werden!
Das Gerät darf nur im eingebauten Zustand betrieben werden!
Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr
möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen
unbeaufsichtigten Betrieb zu sichern.
Wenn durch einen Ausfall oder eine Fehlfunktion des Gerätes
eine Gefährdung von Menschen oder Beschädigung von
Betriebseinrichtungen möglich ist, muss dies durch zusätzliche
Sicherheitsmaßnahmen wie Endschalter, Schutzvorrichtungen
usw. verhindert werden. Vor Inbetriebnahme zu lesen.
Ausgabe: Juli 2013

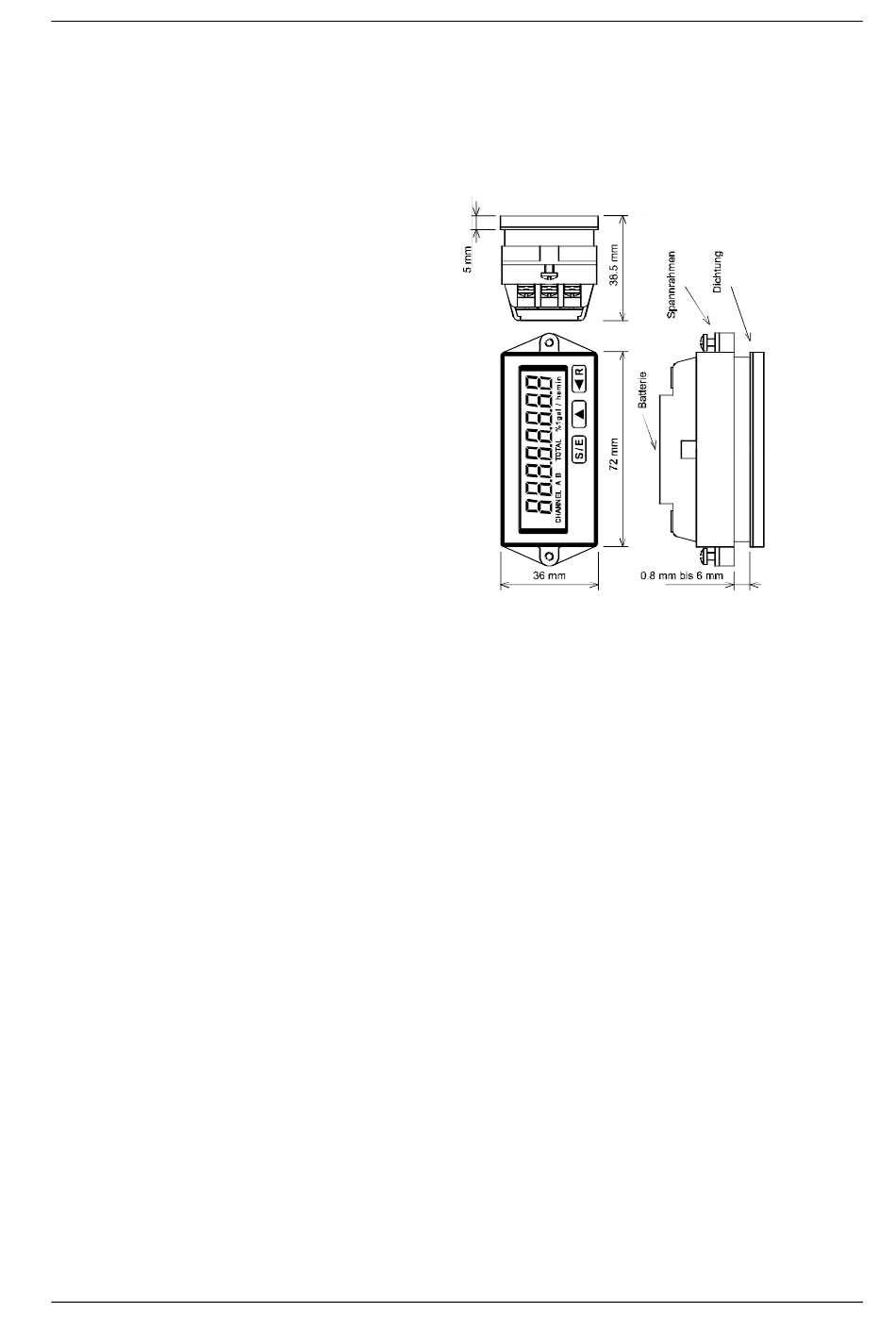

2. Produktkennzeichnung – Maßbild
3. Funktionsbeschreibung
Das Gerät dient als Tachometer und als Betriebsstundenzähler.
Vor Einsatzbeginn sollten Sie das werkseitig vorprogrammierte
Gerät sowohl für die Tachometerfunktion als auch für die
Betriebsstundenzählung Ihrem Prozess anpassen (siehe Abschnitt
5, Programmierung).
Das Gerät ist betriebsbereit, wenn der Programmiereingang
unbeschaltet ist. Während des Betriebes können Sie mittels der
Taste S/E zwischen dem Display Tachometer und dem Display
Betriebsstundenzähler beliebig umschalten.
Das Gerät besitzt einen Zähleingang A für die
Tachometerfunktion und einen Starteingang für den Start des
Betriebsstundenzählers.
Durch Anlegen einer externen Versorgungsspannung von
24 VDC wird die Hinterleuchtung aktiviert und die interne
Batterie entlastet.
Bei Batteriewechsel gehen alle gespeicherten Daten verloren.
Nachdem Sie die neue Batterie eingelegt haben, erscheint im
Display "263_ xx" (xx für Softwareversionsnummer). Durch
Betätigung der Taste S/E erreichen Sie die Betriebsbereitschaft,
wobei die werkseitige Programmierung wirksam wird.
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
85
