4 Beschreibung der Mikrozahnringpumpe
4.2
Aufbau
Die Mikrozahnringpumpe besteht aus dem Mikrozahnringpumpenkopf, der
Kupplungseinheit, dem Antrieb und einem Haltewinkel (siehe Bild 14).
Fluid-
einlass (S)

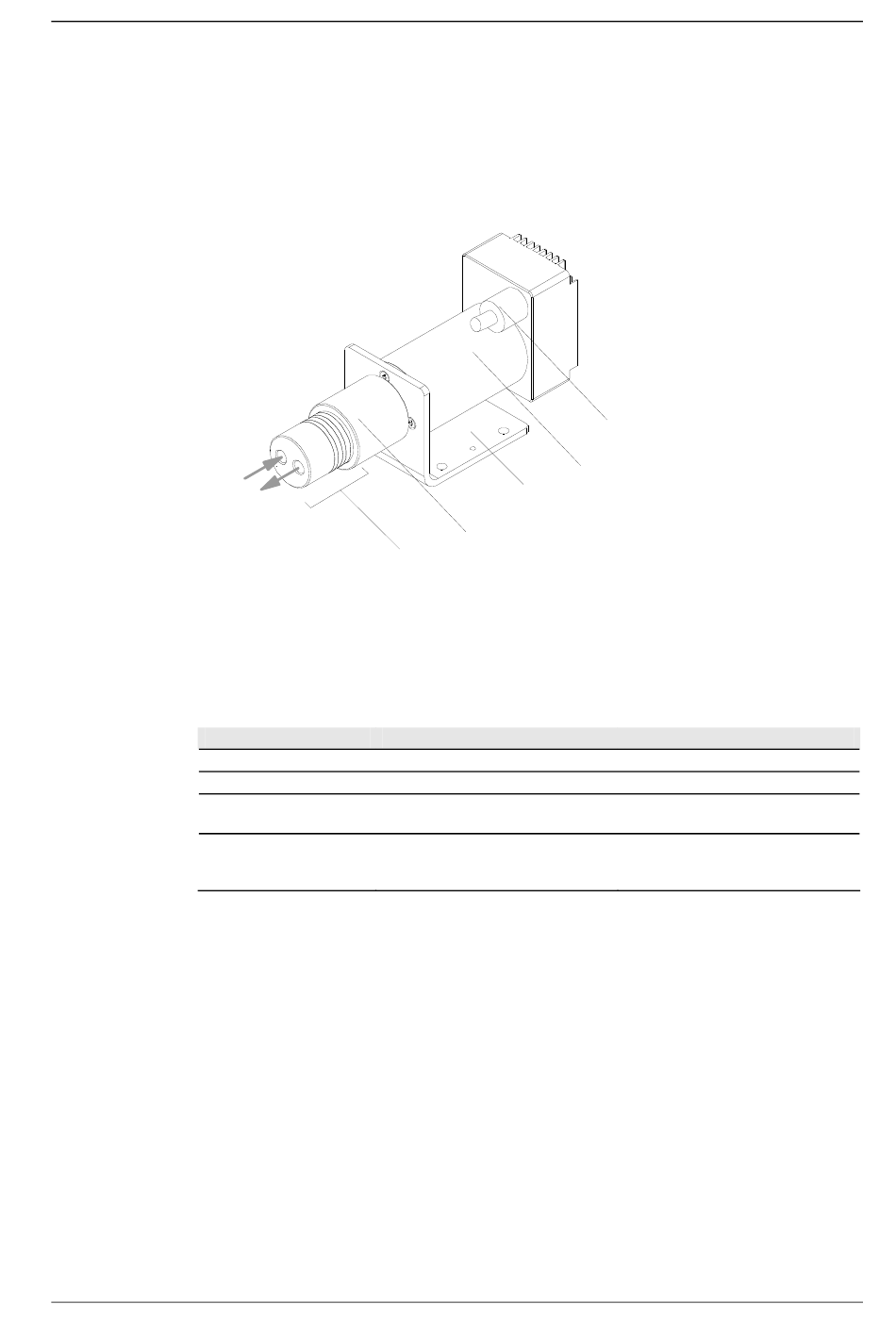

Bild 14
Aufbau Mikrozahnringpumpe
4.3
Werkstoffe
Medienberührte Teile
Gehäuse
Rotoren, Welle, Lagerung
Wellendichtung
statische Dichtungen
Tabelle 12
Werkstoffe der medienberührten Teile
Die Medienbeständigkeit ist im Einzelfall durch den Betreiber zu überprüfen. Bei
der Förderung von nichtschmierenden Medien verringert sich die Standzeit der
Mikrozahnringpumpen.
Ausgabe: Juli 2013
Fluid-
auslass (D)
Mikrozahnringpumpenkopf
mzr-2505, mzr-2905, mzr-4605
Edelstahl 1.4404 (316 L)
Hartmetall, Ni-Basis
graphitverstärktes PTFE,
Feder 316L
FKM (Fluorelastomer),
optional: EPDM, FFKM
(Perfluorelastomer)
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
Kabelverschraubung
Antrieb
Haltewinkel
Kupplungseinheit
mzr-7205
Edelstahl 1.4404, 1.4435 (316 L)
Hartmetall, Ni-Basis; Saphir
graphitverstärktes PTFE,
Feder 316L
FKM (Fluorelastomer),
optional: EPDM, FFKM
(Perfluorelastomer)
