22 Anhang
Tachometer
Der Tachometer arbeitet nach dem Prinzip der
Periodendauermessung mit ARS (Auto Range System).
Durch die Programmierreihenfolge:
1. Eingabe der physikalischen Einheit des Tachometers (Zeitbasis),
2. Auswahl der Genauigkeit,
3. Einstellung der Impulskonstante des Sensors und
4. gegebenenfalls Programmierung eines entsprechenden
Skalierungsfaktors,
können Sie die Anzeige an Ihre Messaufgabe anpassen.
In Funktion bewirkt das ARS, dass entsprechend der gewählten
Genauigkeit, vom Prozess hervorgerufene Anzeigeschwankungen
minimiert werden, der Anzeigewert gerundet sowie der
Dezimalpunkt automatisch geführt wird.
Die Messung wird mit der aktiven Flanke am Zähleingang A
gestartet. Nach Ablauf der Messzeit (1 sec) wird mit der nächsten
aktiven Flanke die Messung beendet und der Wert in CHANNEL
A angezeigt. Erscheint innerhalb der von Ihnen programmierten
„time out" - Zeit keine aktive Flanke, wird der Tachometer auf 0
gesetzt. Bei Frequenzen > 1 Hz erfolgt eine Mittelwertbildung.
Bei Überschreitung der zulässigen Zählfrequenz erscheint in der
Anzeige der Wert 0, bei Überschreitung des möglichen
Anzeigeumfanges (99999999) erscheint in der Anzeige "-E-".
Auslieferungszustand:
Betriebsstundenzähler
Die Betriebsstundenzählung kann über den Starteingang,
welchen Sie "High" - oder "Low" - aktiv programmieren können,
gestartet und in CHANNEL B angezeigt werden. Ebenfalls ist das
Anzeigeformat einstellbar. Weiterhin können Sie den
Betriebsstundenzähler so programmieren, dass Sie neben der
jederzeit möglichen rückseitigen elektrischen Rückstellung auch
über die frontseitige R-Taste rückstellen können.
Nach Drücken der Taste S/E:
86
4. Installation - Batteriewechsel
Nach dem Auspacken des Gerätes müssen Sie zuerst den hellen
Spannrahmen von der Gehäuserückseite ziehen. Dazu biegen Sie
bitte gleichzeitig die längeren Seiten des Spannrahmens etwas
auseinander, um ihn aus den Rastvertiefungen des Gehäuses
auszuklinken.
Anschließend schieben Sie das Gehäuse durch den vorbereiteten
Fronttafelausschnitt, rasten den Spannrahmen auf die
Gehäuserückseite, schieben ihn weitestgehend gegen die
Fronttafelrückseite und spannen ihn mit den beiden seitlichen
Schrauben vorsichtig dagegen.
So können Sie unterschiedliche Fronttafeldicken ausgleichen.
Durch die im Gehäuse integrierte Dichtung wird ein frontseitiger
Schutzgrad IP 65 erreicht.

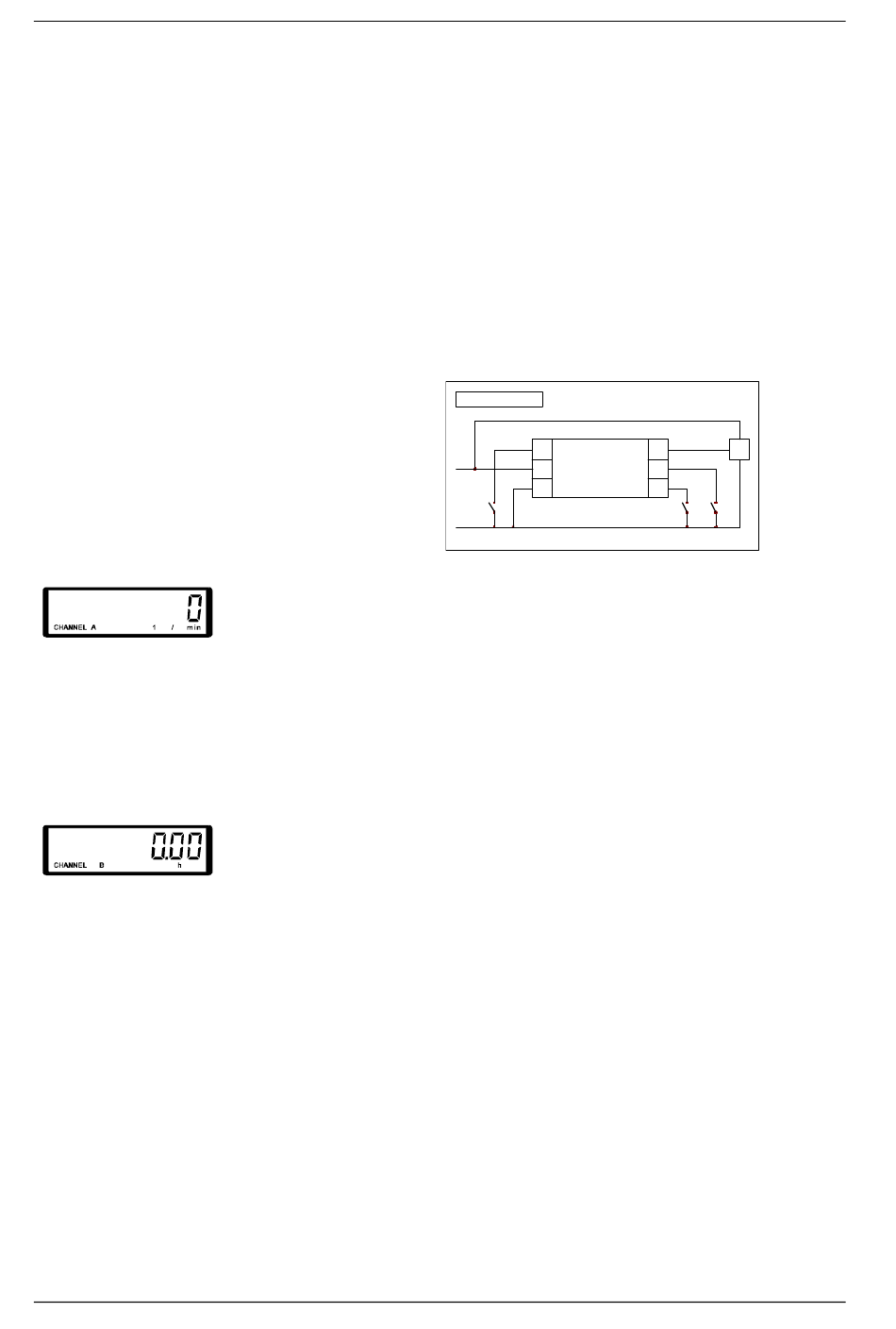

Den elektrischen Anschluss entnehmen Sie bitte dem
nachfolgenden Anschlussschema.
Modell 263
24 VDC
0 V
Die Batterie ist von der Geräterückseite zugänglich. Unter dem
Typenschild, in dessen Mitte, befindet sich eine senkrechte Kerbe.
Dort ritzen Sie das Typenschild durch. Anschließend können Sie
den zweiteiligen Batteriedeckel jeweils seitlich aus den
Führungsnuten herausschieben und den Batteriewechsel
polungsrichtig vornehmen. Dabei darf das Gerät nicht an 24
VDC angeschlossen sein !
Technische Änderungen ohne Vorankündigung vorbehalten
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
"LOW"-ak tiv
1
4
Rück stelleingang
Zähleingang A
2
5
24 V DC E ingang
S tarteingang
f ür B ac k light
P rogrammier-
3
6
Mass e
eingang
Sensor
"HI GH"-aktiv
IG
"LOW"-aktiv
"LOW"-aktiv
Ausgabe: Juli 2013
