6.3.2 Fluidisches Heiz- und Kühlmodul
Das fluidische Heiz- und Kühlmodul erlaubt die aktive Heizung und Kühlung
des Pumpenkopfes in einem Betriebstemperaturbereich von –20°C bis maximal
150°C. Das Modul besteht aus einem durchströmbaren Doppelmantel, der den
Pumpenkopf umgibt, sowie einem Thermoelement Typ J, das je nach
Pumpengröße unterschiedlich in den Pumpenkopf integriert wird. Als
Wärmeträger sind Öle, Wasser, Heißdampf und Kältemittel geeignet. Im
Zweifelsfall erfragen Sie ein geeignetes Wärmeträgermedium beim Hersteller
HNP Mikrosysteme. Die Fluidanschlüsse 2 x G1/8" sind um 45° versetzt. Der
Wärmeträgereinlass ist der hintere (schräg stehend) und der
Wärmeträgerauslass der vordere (nach oben zeigend) Anschluss (siehe Bild 24).
Wärmeträger-
einlass
Fluid-
einlass (S)

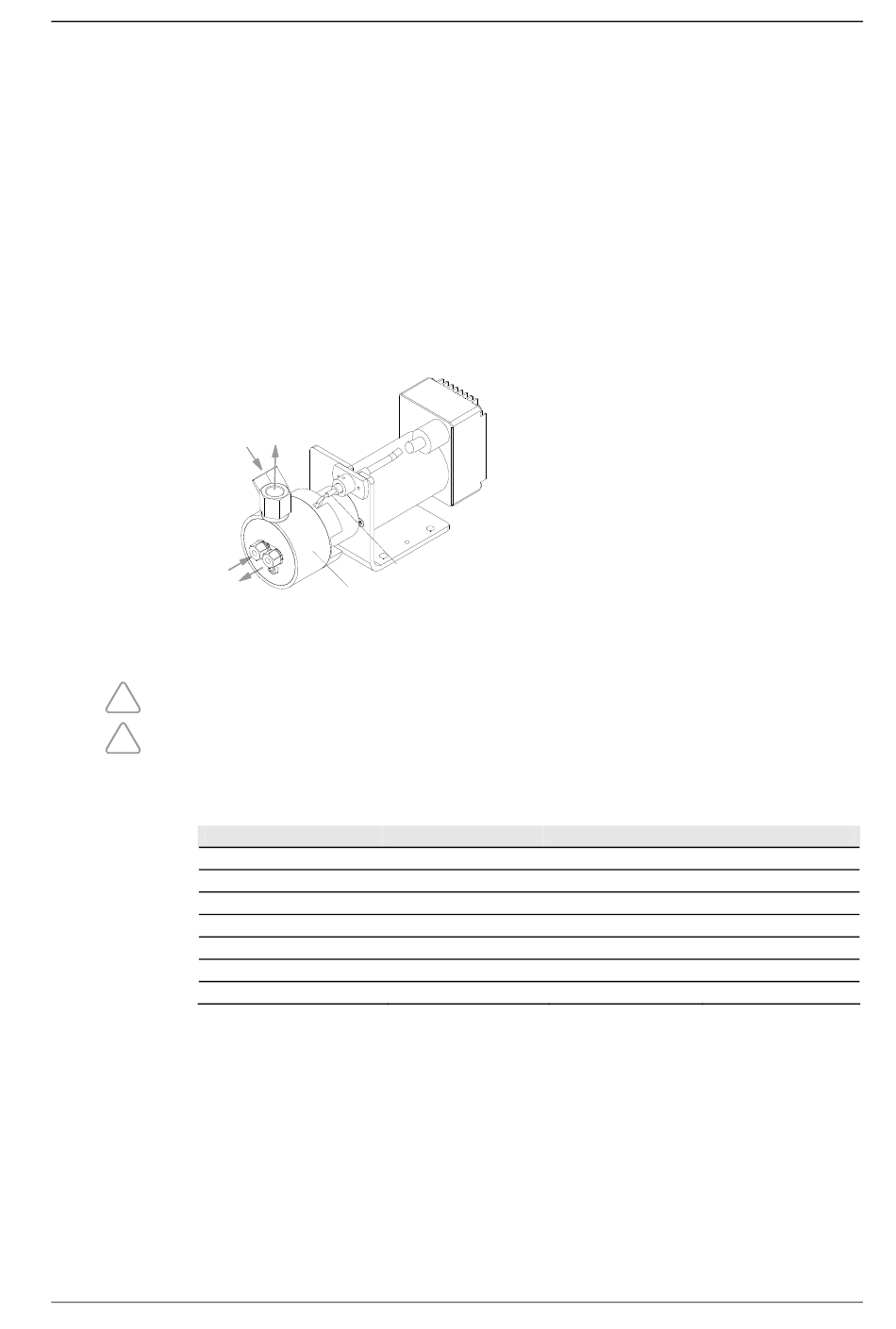

Bild 24
Mikrozahnringpumpe mit fluidischen Heiz- und Kühlmodul (Darstellung mit mzr-2905)
Das Heizmodul ist nicht für den Einsatz im EEx-Bereich zugelassen!
!
Beachten Sie vor dem fluidischen Anschluss die nachfolgenden technischen
!
Daten! Stellen Sie sicher, dass der maximale Druck des Wärmeträgermediums
20 bar nicht überschreitet.
Doppelmantel
Länge
Durchmesser
Werkstoff Doppelmantel
Anschluss
Betriebstemperaturbereich
Max. Druck
Durchfluss
Tabelle 18
Technische Daten des fluidischen Heiz- und Kühlmoduls
Ausgabe: Juli 2013
Wärmeträger-
auslass
Fluid-
auslass (D)
Doppelmantel
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
Thermoelement
mzr-2505, mzr-2905
mzr-4605
34,25 mm
37,0 mm
42,5 mm
42,5 mm
Edelstahl 316L
Edelstahl 316L
2xG1/8" (45° versetzt)
2xG1/8" (45° versetzt)
-20 bis 150 °C
-20 bis 150 °C
max. 20 bar
max. 20 bar
max. 0,5 l/min
max. 0,5 l/min
mzr-7205
45,5 mm
48,3 mm
Edelstahl 316L
2xG1/8" (45° versetzt)
-20 bis 150 °C
max. 20 bar
max. 0,5 l/min
