5 Steuerungsmodul mzr-S05 / mzr-S05 E / mzr-S05 EN
5
Steuerungsmodul mzr-S05 / mzr-S05 E / mzr-S05 EN
5.1
Beschreibung des Steuerungsmoduls
Mit dem Steuerungsmodul wird dem Anwender im Labor- und Versuchsbereich
eine einfache und zugleich vielseitig einsetzbare Dosiereinheit zur präzisen
Förderung und Dosierung im Niedrigmengenbereich zur Verfügung gestellt.
Das Steuerungsmodul erlaubt den Betrieb von Mikrozahnringpumpen sowohl
mit Hilfe des eingebauten Potentiometers als auch einer externen
Analogschnittstelle (0 - 10 V, 4 – 20 mA). Die Durchführung von
rechnergesteuerten Förder- und Dosieraufgaben erfolgt über eine RS-232
Schnittstelle. Auf den mitgelieferten Disketten ist ein unter Windows
lauffähiges PC-Programm enthalten, das zur Durchführung von Dosieraufgaben
über die Vorgabe von Förderstrom (Drehzahl), Fördermengen (Anzahl
Umdrehungen) und Zeitintervallen dient.
Für den einfachen Anschluss des Steuerungsmoduls an die serielle Schnittstelle
eines PC ist ein Nullmodem-Kabel im Lieferumfang enthalten.
Das standfeste Aluminiumdruckgussgehäuse ist pulverbeschichtet und bietet
mit dem beidseitig angebrachten Schutzkragen einen vielseitigen Schutz der
Bedien- und Funktionselemente. Das Steuerungsmodul wird über das
mitgelieferte Netzteil mit 24 V Gleichspannung (Betrieb mit Netzspannungen
100-240 V AC) versorgt.

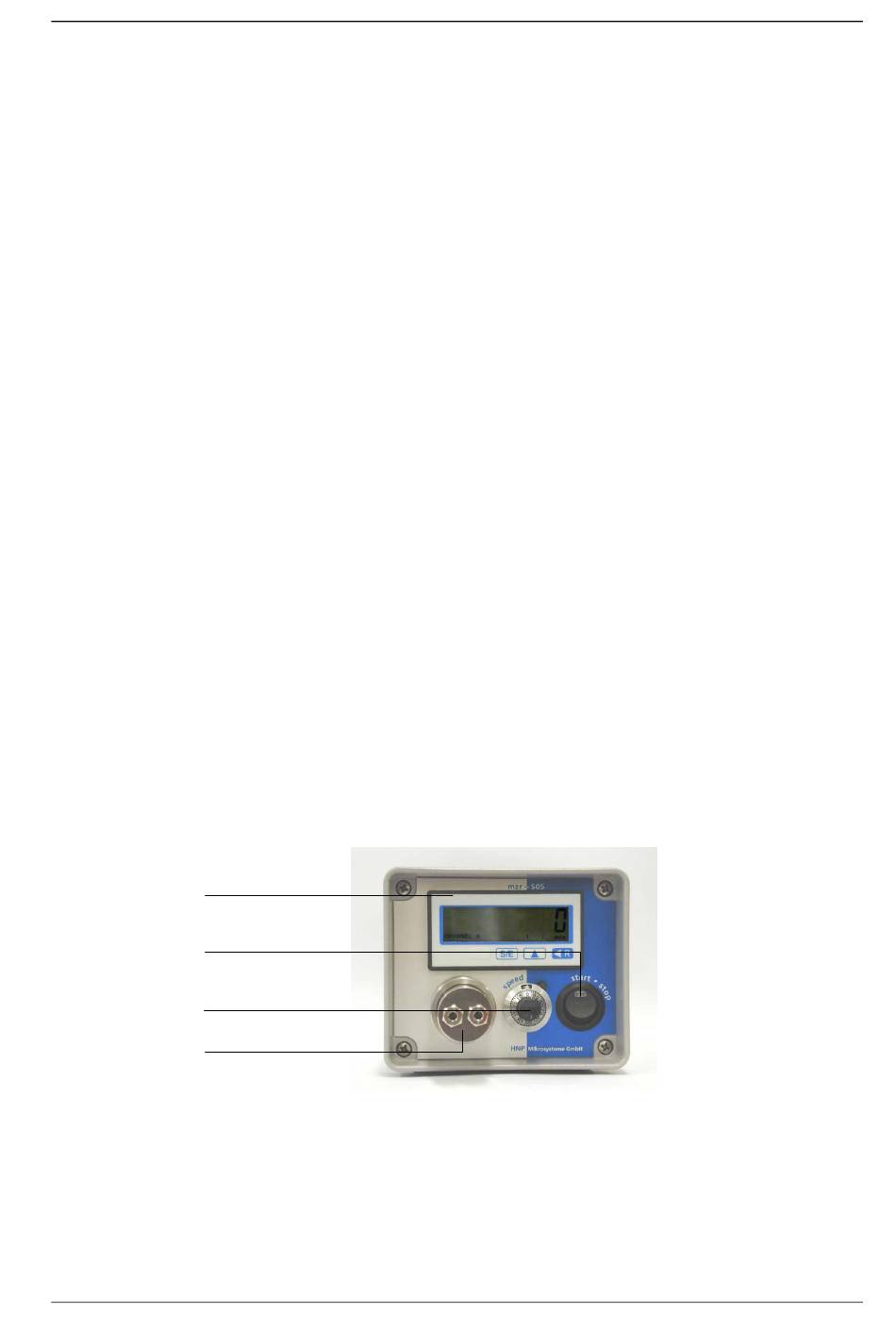

Auf der Frontseite (siehe Bild 15) befinden sich mit dem Start/Stop-Schalter, der
Drehzahlanzeige und dem Potentiometer mit Feinstellskala die wichtigsten
Elemente zur manuellen Förderrateneinstellung, die über die Regelung der
Drehzahl erfolgt.
Drehzahlanzeige
Ein/Aus
Drehzahleinstellung
mzr-Pumpe
Bild 15
Ansicht Frontseite mzr-S05
Ausgabe: Juli 2013
Technische Änderungen ohne Vorankündigung vorbehalten.
Betriebsanleitung mzr-S05 / mzr-S05 E / mzr-S05 EN
®
21
