Pepperl+Fuchs Barcon PPC Betriebsanleitung Seite 41

LHC-M40
Druckmittler, Flansche (siehe auch Datenblatt)
Einschraubgewinde
• G1½, DIN ISO 228/1, ab 0,4 bar Spanne
• G2, DIN ISO 228/1, ab 0,1 bar Spanne
• 1½ NPT, ANSI B 1.201, ab 0,4 bar Spanne
• 2 NPT, ANSI B 1.201, ab 0,1 bar Spanne
• Trenner mit G½, DIN 16288, Form 6kt
• Trenner mit ½ NPT, ANSI B 1.201
Flansche, Anschlussmaße nach DIN 2527
• DN 25, PN 64/160
• DN 25, PN 250
• DN 25, PN 400
• DN 50, PN 10/40
• DN 50, PN 64
• DN 50, PN 100/160
• DN 50, PN 250
• DN 50, PN 400
• DN 80, PN 10/40
Flansche mit Tubus, Anschlussmaße nach DIN 2527
• DN 50, PN 10/40, Tubus 50 mm
• DN 80, PN 10/40, Tubus 50 mm
• DN 50, PN 10/40, Tubus 100 mm
• DN 80, PN 10/40, Tubus 100 mm
• DN 50, PN 10/40, Tubus 200 mm
• DN 80, PN 10/40, Tubus 200 mm
Flansche, Anschlussmaße nach ANSI B16.5 mit Dichtleiste Form RF
• 1", 400/600 lbs
• 1", 900/1500 lbs
• 1", 2500 lbs
• 2", 150 lbs
• 2", 300 lbs
• 2", 400/600 lbs
• 2", 900/1500 lbs
• 2", 2500 lbs
• 3", 150 lbs
• 3", 300 lbs
• 4", 150 lbs
• 4", 300 lbs
Flansche mit Tubus, Anschlussmaße nach ANSI 16.5
• 2", 150 lbs, Tubus 2"
• 3", 150 lbs, Tubus 2"
• 4", 150 lbs, Tubus 2"
• 2", 150 lbs, Tubus 4"
• 3", 150 lbs, Tubus 4"
• 4", 150 lbs, Tubus 4"
• 2", 150 lbs, Tubus 6"
• 3", 150 lbs, Tubus 6"
• 4", 150 lbs, Tubus 6"

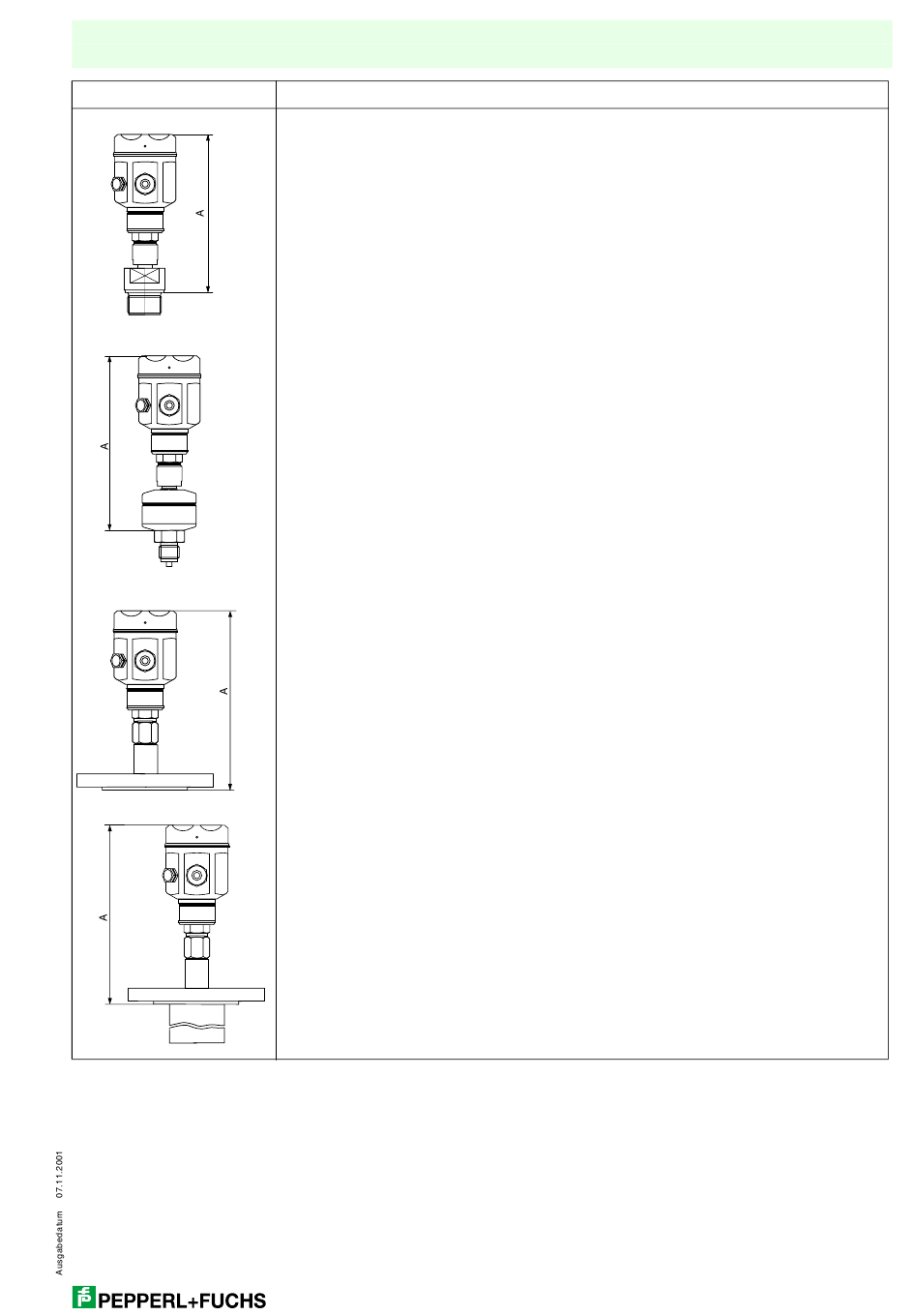

Barcon LHC/PPC (HART)
max.Einbauhöhe
232,5 mm
237,5 mm
233,5 mm
233,5 mm
237,5 mm
237,5 mm
255,0 mm
255,0 mm
255,0 mm
255,0 mm
261,0 mm
265,0 mm
273,0 mm
287,0 mm
259,0 mm
255,0 mm
259,0 mm
255,0 mm
259,0 mm
255,0 mm
259,0 mm
250,5 mm
254,5 mm
254,5 mm
254,5 mm
257,5 mm
267,0 mm
280,0 mm
295,0 mm
254,5 mm
259,0 mm
259,0 mm
262,5 mm
254,5 mm
254,5 mm
254,5 mm
254,5 mm
254,5 mm
254,5 mm
254,5 mm
254,5 mm
254,5 mm
Technische Daten
