Pepperl+Fuchs Barcon PPC Betriebsanleitung Seite 11

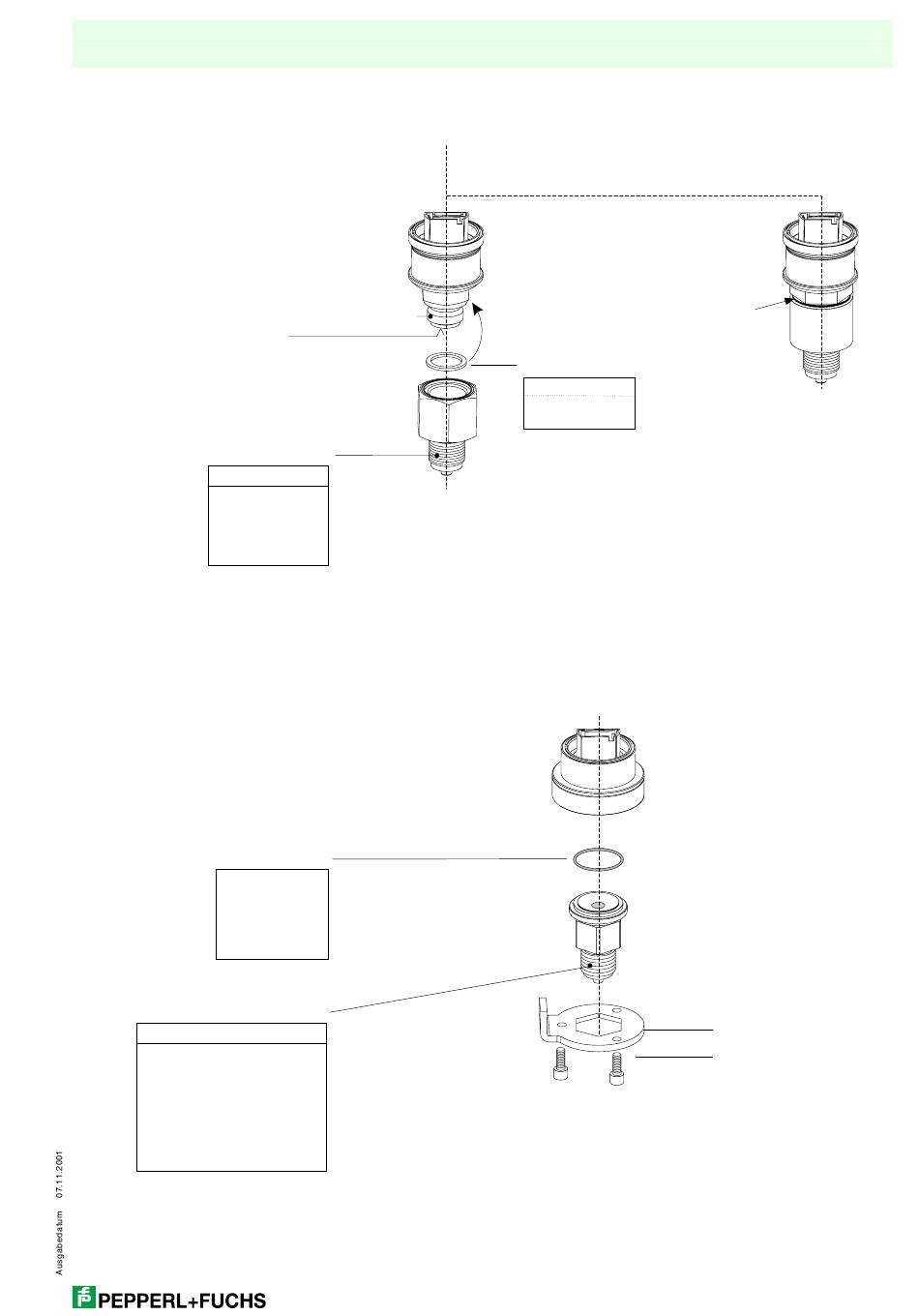

Prozessanschluss PPC-M10
Prozessanschluss G½
frontbündige Membran
Wechselzapfen 1.4435
Einschraubgewinde
G½ außen
½ NPT außen
½ NPT innen
PF ½ außen
PT ½ außen
M20 x 1,5 außen
Prozessanschluss PPC-M20
O-Ring 26,7 x 1,78
FKM
1)
FKM
NBR
EPDM
FFKM, Kalrez
FFKM, Chemraz
1) für Sauerstoffanwendungen
Wechselzapfen
Einschraubgewinde
G½ außen
M20 x 1,5 außen
½ NPT außen, ¼ NPT innen
½ NPT innen, 11,4 mm innen
PT ½ außen
G½ außen, G¼ innen
G½ außen, 11,4 mm innen
PF ½ außen
G½ außen, Hastelloy
½ NPT außen, ¼ NPT innen, Hastelloy
Barcon LHC/PPC (HART)
Prozessanschluss mit
Messzelle verschweißt
(kein Ersatzteil)
Dichtung
FKM Viton
PTFE+Hastelloy C
(zweiteilig)
Installation
Winkelscheibe
komplett mit
3 Inbus-Schrauben M5 x 12
11
