Barcon LHC/PPC (HART)
Technische Daten

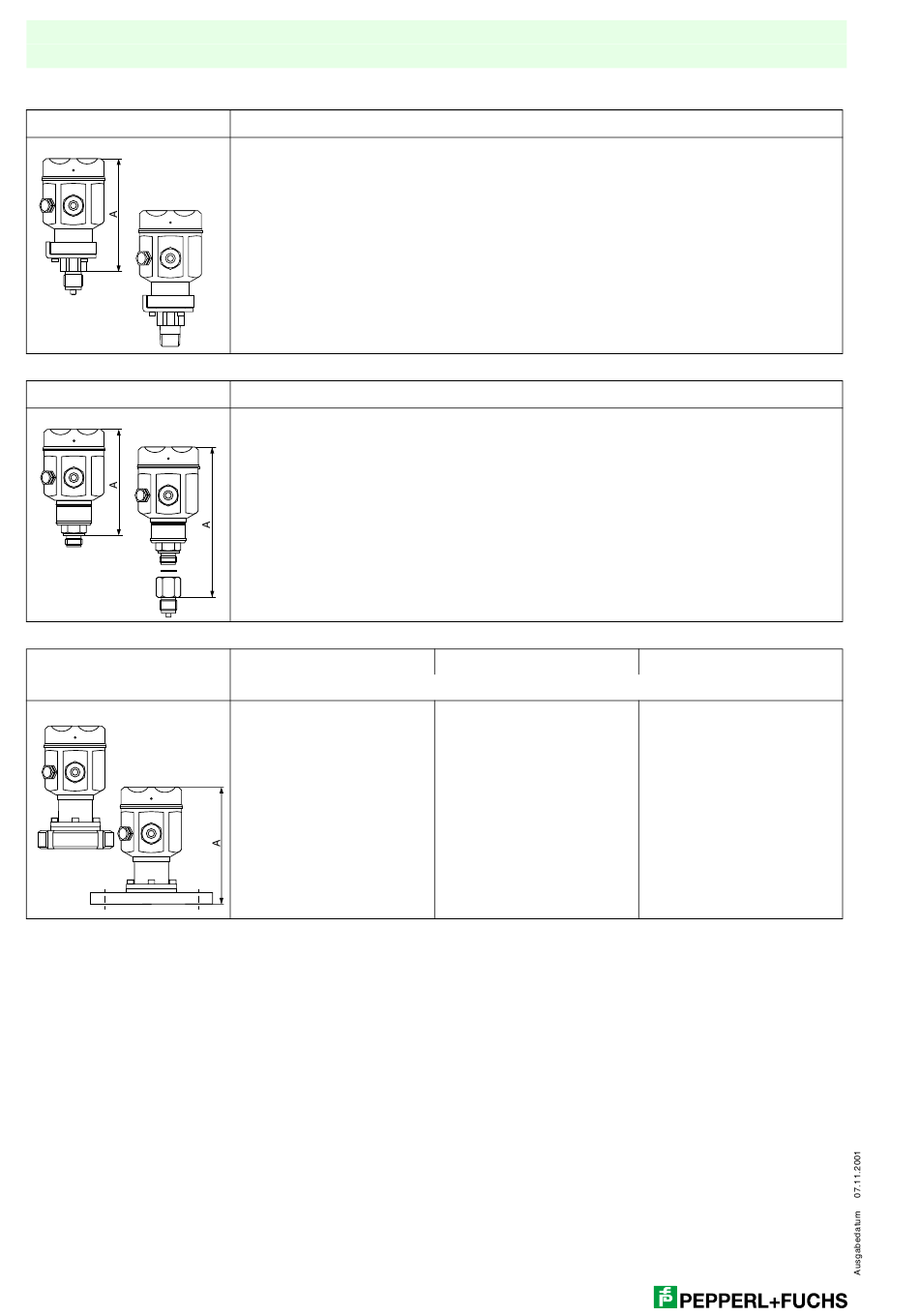

Abmessungen
PPC-M20
PPC-M10
LHC-M20
40
Gewinde (siehe auch Datenblatt)
• G½ außen
• G½ außen, G¼ innen
• G ½ außen, Ø11,4 mm innen
• ½ NPT außen, ¼ NPT innen
• ½ NPT außen, Ø11,4 mm innen
• PF ½ außen,
• PT ½ außen,
• M20x1,5 außen
Gewinde frontbündig oder mit Adapter innenliegend (siehe auch Datenblatt)
Membran frontbündig:
• G½ außen
• G½ außen mit O-Ring für Einschweißstutzen
Membran innenliegend:
• G½ außen
• ½ NPT außen
• ½ NPT innen
• PF ½ außen,
• PT ½ außen,
• M20x1,5 außen
Lebensmittelanschlüsse
max. Einbauhöhe
• Triclamp 2"
172,5 mm
• SMS 1½"
172,5 mm
• SMS 2"
172,5 mm
• DIN 11851
• DN 40, PN 40
172,5 mm
• DIN 11851
• DN 50, PN 40
172,5 mm
• Varivent,
• D = 68 mm
172,5 mm
• DRD-Flansch
• D = 65 mm
172,5 mm
max. Einbauhöhe
155,0 mm
155,0 mm
155,0 mm
155,0 mm
155,0 mm
155,0 mm
155,0 mm
155,0 mm
max. Einbauhöhe
162,0 mm
162,0 mm
197,5 mm
197,5 mm
184,5 mm
195,5 mm
197,5 mm
197,5 mm
Einschraubgewinde
(siehe auch Datenblatt)
max. Einbauhöhe
• G1½
172,5 mm
• G2
173,5 mm
• 1½ NPT
172,5 mm
• 2 NPT
173,5 mm
• M44 x 1,25
172,5 mm
Flansche
max. Einbauhöhe
nach DIN 2527
• DN 50, PN 40
172,5 mm
• DN 80, PN 40
172,5 mm
nach ANSI B16.5 mit
Dichtleiste
• 1½"
172,5 mm
• 2"
172,5 mm
• 3"
172,5 mm
• 4"
172,5 mm
nach JIS B 2210
• JIS 10K 50A RF
172,5 mm
