2. Den Markisenmotor an den Motoranschluss anschließen. Soweit ein Funkmo-
tor (RTS oder io) bei der Bestands-Anlage eingesetzt ist, kann dieser direkt
über eine Hirschmann-Steckverbindung an den Motoranschluss (2 Abb. 25)
des LED-Masters angeschlossen werden. Wenn ein Elektromotor mit Schal-
tersteuerung (4-adrig) bei der Markise eingesetzt ist, muss dieser direkt an
den Hausanschluss angeschlossen bleiben. Sollte die Markisenanlage einen
Kurbel-, oder einen Elektroantrieb besitzen, muss der Motoranschluss (2 Abb.
25) des Trafos zwingend mit dem entsprechenden Hirschmannstecker (STAS3
mit Dichtelement und Deckel, im Zubehör enthalten) verschlossen werden und
gesichert bleiben.
3. LED-Lichtstab anschließen (3 Abb. 25)
4. Alle Kabel in Trafohalter (wenn vorhanden) verstauen und oder an Markisen-
komponenten befestigen.
5. Kunststoffdeckel (im Zubehör enthalten) auf den Trafohalter (50x50) seitlich
aufdrücken (außer bei Balkoness)
6. Netzanschluss des LED-Masters (4 Abb. 25) zum Hausanschluss
herstellen.
4

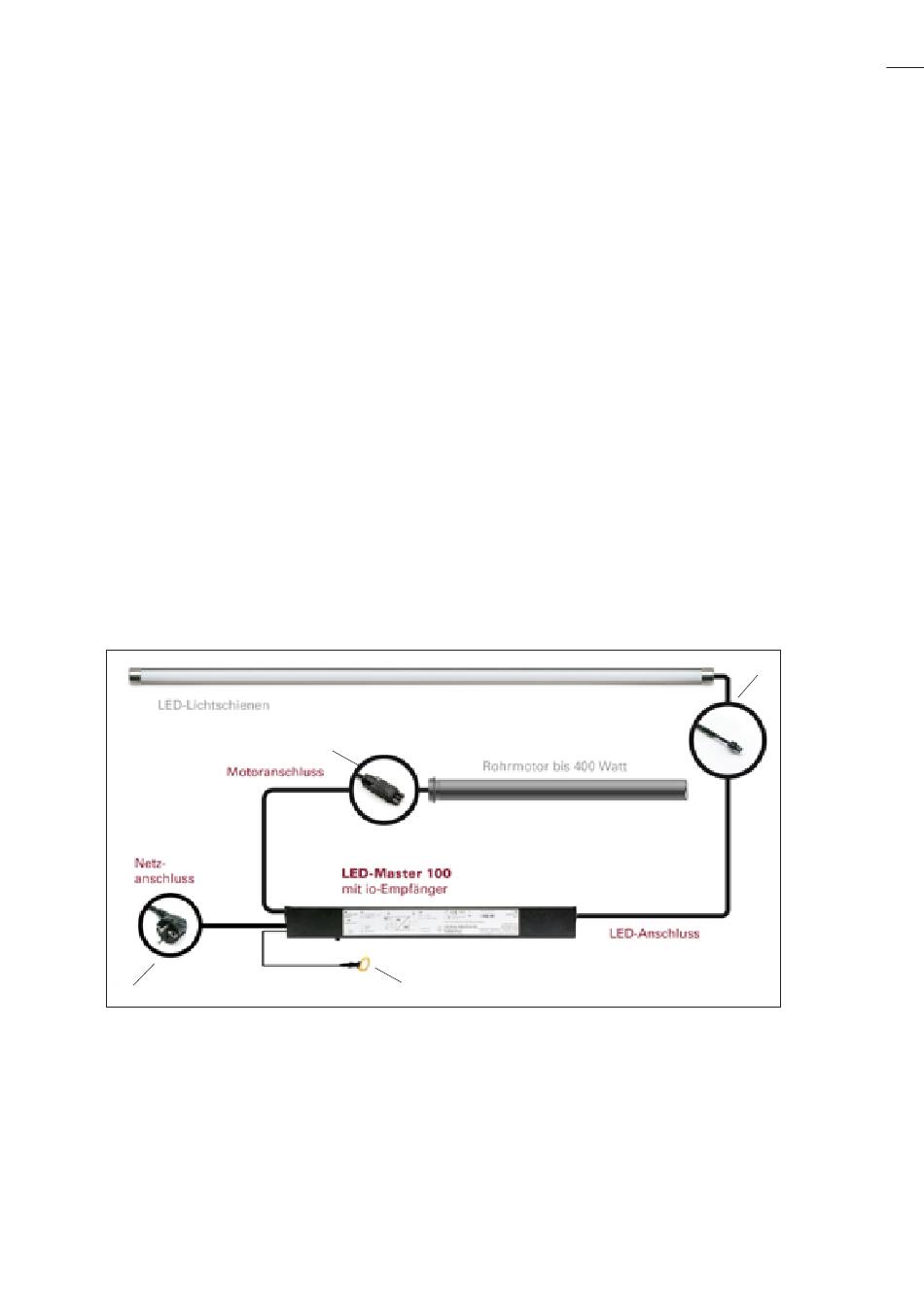

Abb. 25: elektrischen Anschlüsse
2
1
Gelenkarmmarkise Jubilo
3
