2 Installation und Montage
Bruchgefahr
Bei Arbeiten hinsichtlich Neigungsverstellung darf das Ausfallprofil nicht einfach
fallen gelassen werden, bevor die Klemmschrauben angezogen sind. Bei Nicht-
beachtung treten auf das Gussstück Kräfte auf, die zum Bruch der Baugruppe
führen können.

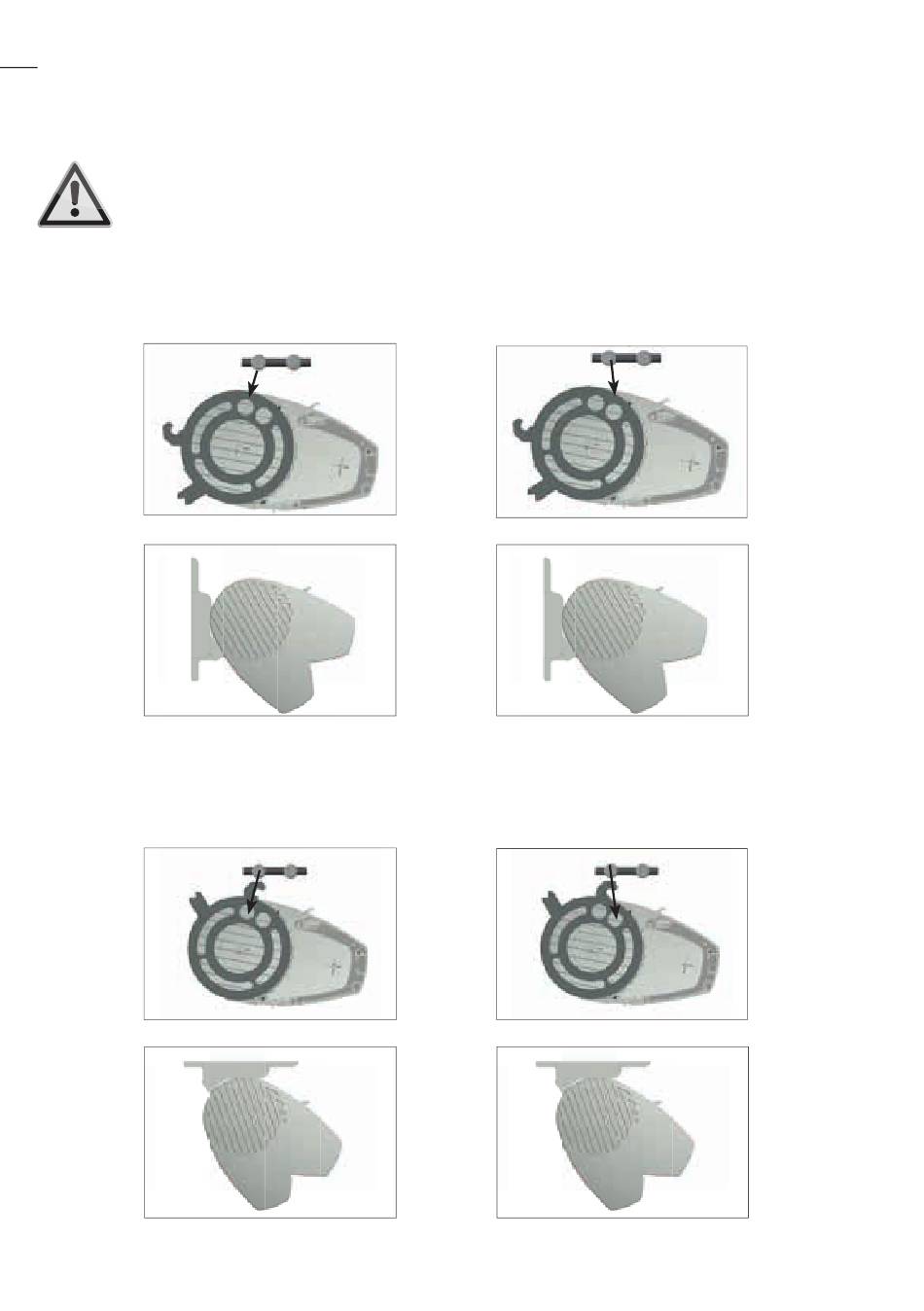

Wandmontage
Einhängung in Loch 1
Motorbedienung 5° – 55°
Kurbelbedienung 5° – 35°
Deckenmontage
Einhängung in Loch 1
Motorbedienung 5 – 55°
Kurbelbedienung 5 – 35°
Einhängung in Loch 2
Motorbedienung 20° – 80°
Einhängung in Loch 2
Motorbedienung 20°– 80°
