2 Installation und Montage
2.4

Montagesituation

Anzeichnen und Befestigen der Wandkonsolen
Die Jubilo-Markise wird grundsätzlich mit zwei Konsolen (Konsolplatte-WK je
nach Windklasse, siehe Bedienungsanleitung 3.3 Sicherheit (CE-Konformität)
an der Wand oder der Decke befestigt. Die Position der Wandkonsolen und die
Befesigungslöcher (3 pro Konsole) müssen auf dem Montageuntergrund mittels
einer Wasserwaage angezeichnet bzw. übertragen werden.
Die Bohrlöcher der 70 mm breiten Konsole sind mittig eingebracht.
Der variable Schiebebereich ergibt sich aus den Einhängenasen und den
Konsolenbreiten.

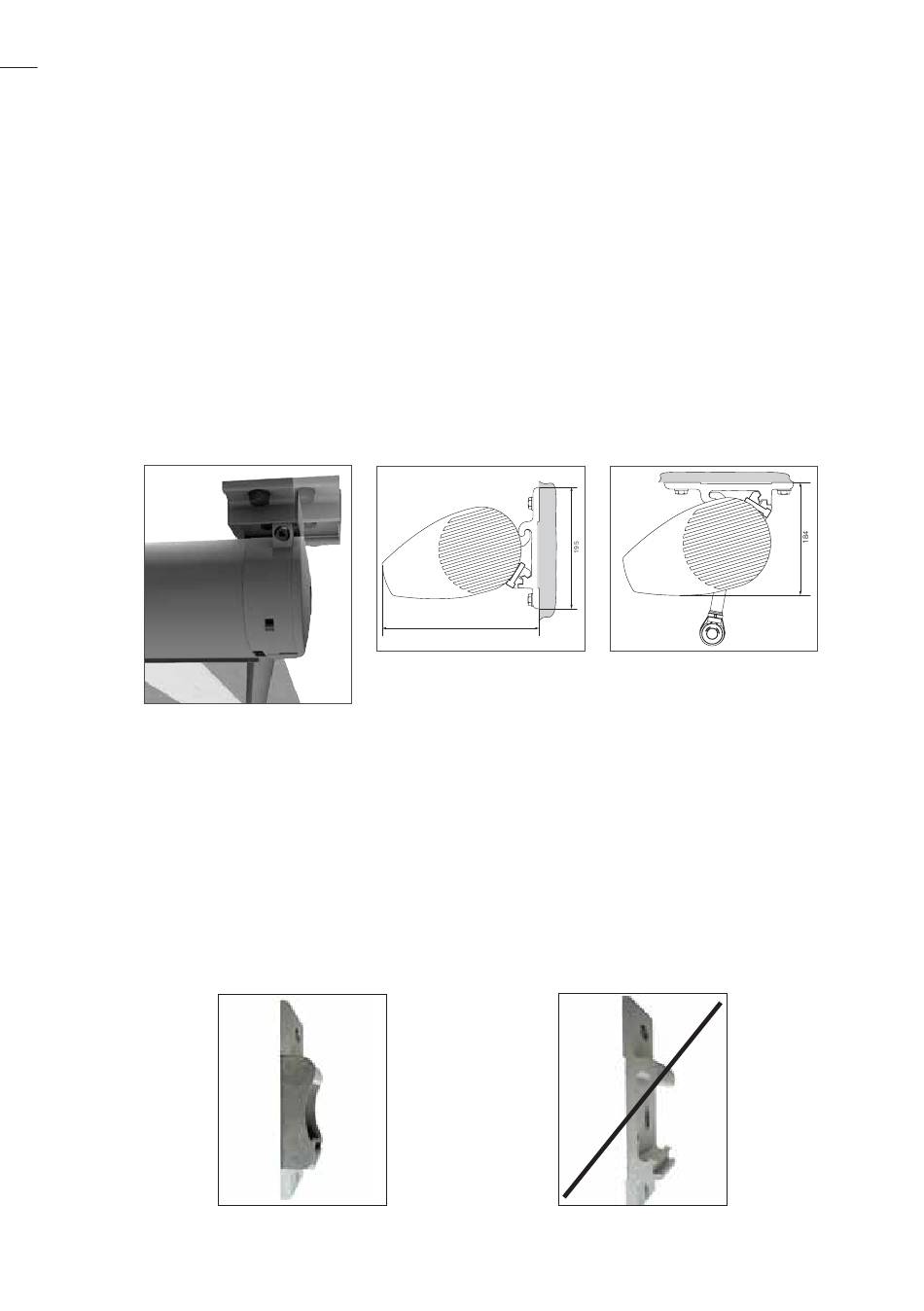

Abb. 3: Wandmontage
Die beiden Konsolen und Abschirmkappen sind mit dem entsprechenden
Befestigungsmitteln an der Wand bzw. Decke zu befestigen. Bitte beachten Sie
die angegebenen Dübelauszugskräfte (siehe Reflexa-Auftragsbestätigung)
Die Konsolen sind an Wand, Decke oder Dachsparen exakt fluchtend in Lot und
Waage auszurichten.

Wandmontage

Die Konsolenblende muss zusammen mit der Konsole montiert werden! Ein
nachträgliches Anbringen ist nicht ohne Demontage der Konsole möglich.
Abb. 4: Wandmontage
Abb. 6: richtig: mit
Konsolenblende
259
Abb. 5: Wandmontage
Abb. 7: falsch: ohne
Konsolenblende
