2 Installation und Montage
Verstellen des Endanschlags bei
mechanischem Getriebe
Um bei einer Getriebeanlage den
äußeren Endanschlag zu verstellen,
oder das Tuch zu entspannen, ist
direkt am Getriebe eine, von hinten
durch eine Bohrung zugänglich, Innen-
sechskantschraube (ISK 4) positio-
niert.
1. Anlage bis zum äußeren Endpunkt
ausfahren.
2. Innensechskantschraube, wie im
Bild dargestellt, um drei Umdreh-
ungen lockern.
3. Dann über Kurbel das Tuch in die
neue, gewünschte (End-)Position
fahren.
4. Innensechskantschraube leicht anziehen und zum sicheren Einrasten der
Verzahnung des Anschlags, die Anlage ca. 1 – 2 cm einfahren.
5. Innensechtkantschraube festziehen.
Seitenkappe lösen bzw. befestigen (bei Bedarf)
Abnehmen der Kastenseitenkappe:
Zum Einstellen der Neigung und zum späteren Wechsel des Tuches und Motors
kann es notwendig werden, die seitlichen Kappen zu demontieren.
Im Inneren des Ausfallprofils befindet sich je Seite eine Blechtreibschraube, die
die Kappe an ihre Position fixiert. Diese unter Zuhilfenahme eines Kreuzschlitz-
schraubendrehers (PH Gr. 2) herausdrehen.
Die Kappe wird nun in Ausfallrichtung gezogen und seitlich abgenommen.
Benötigter seitlicher Platz ca. 20 mm je Seite.
Die Markise ist so auch geeignet für Montagen in Nischen.
Die Befestigung der Seitenkappe erfolgt in umgekehrter Reihenfolge.

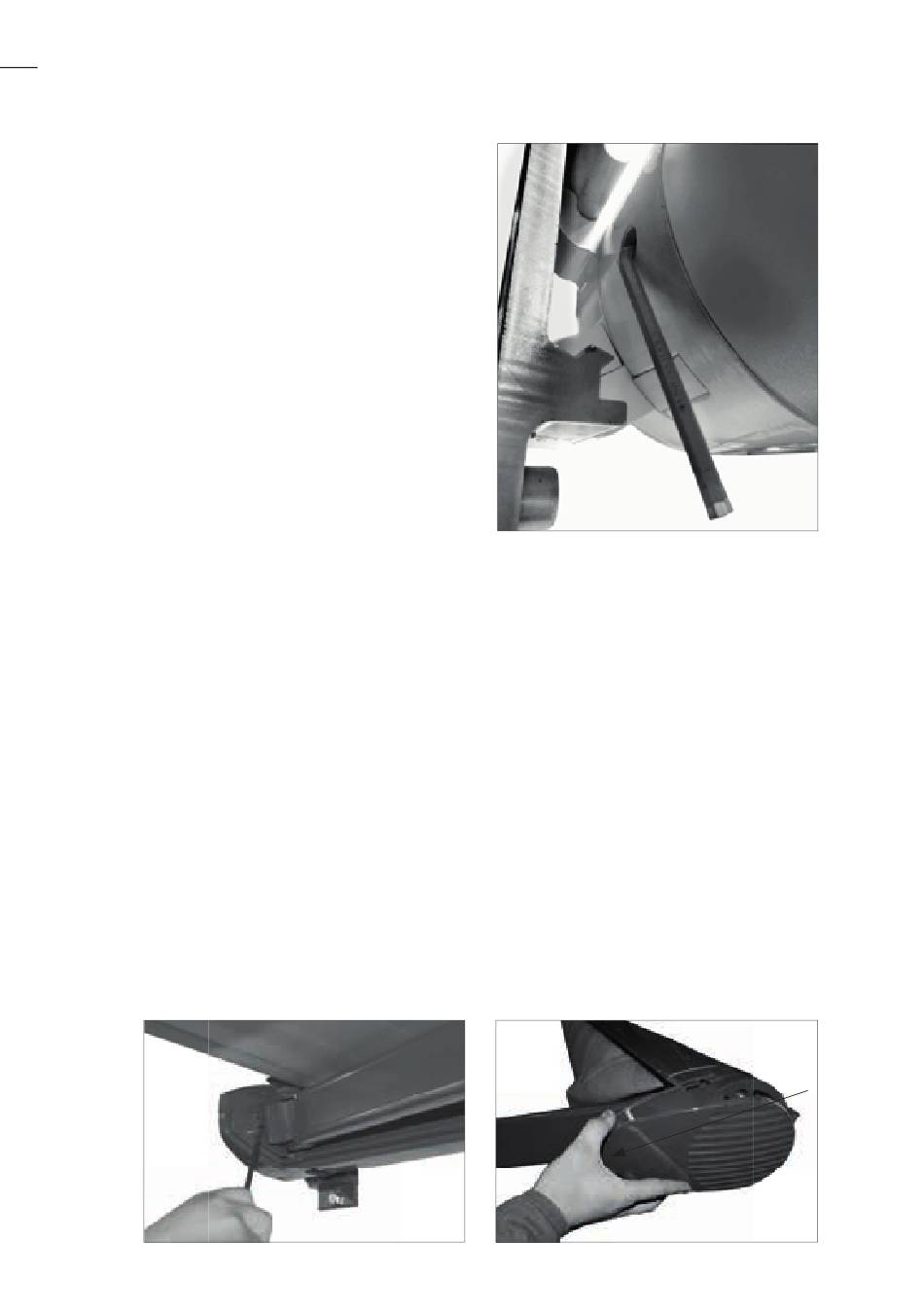

Abb. 14: Lösen der Schraube (Abb. ähnlich)
Abb. 13: Endanschlag verstellen
Abb. 15: Abziehen der Kappe (Abb. ähnlich)
