1 MONITOR
1-1 Monitor

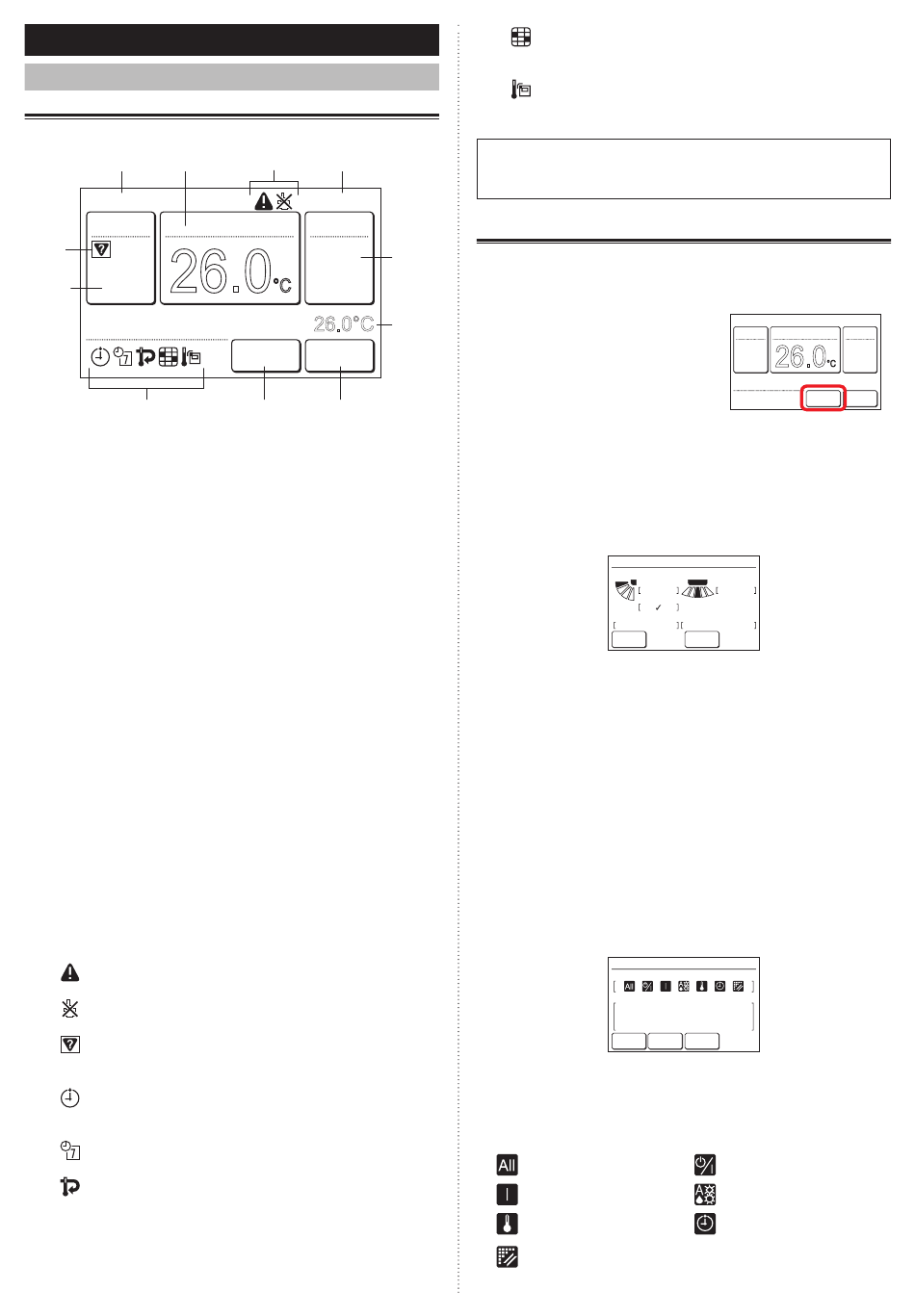

1-1-1 Bildschirm des Monitormodus
Der Monitormodus-Bildschirm ist der Startbildschirm dieses Geräts.
(a)
(d)
Büro
Modus
26.0
(i)
Kühl.
(c)
(i)
(a)
FB-Gruppenname:
Name der Fernbedienungsgruppe, mit der dieses Gerät
verbunden ist. Siehe [3 EINSTELLUNG] → [3-8 Initialisie-
rungseinstellungen] → [3-8-4 FBG-Nameneinstellung].
(b)
Uhr:
Siehe [3 EINSTELLUNG] → [3-8 Initialisierungseinstellun-
gen] → [3-8-2 Einstellung Datum].
(c)
Modus:
Wenn dies berührt wird, wechselt die Anzeige zum „Modus"-
Bildschirm. Siehe [2 STEUERUNG] → [2-2 Betriebseinstel-
lungen] → [2-2-1 Einstellen des Betriebsmodus].
(d)
Sollwert:
Wenn dies berührt wird, wechselt die Anzeige zum Tempe-
ratureinstellungsbildschirm. Siehe [2 STEUERUNG] → [2-2
Betriebseinstellungen] → [2-2-2 Einstellen der Temperatur].
(e)
Fan:
Wenn dies berührt wird, wechselt die Anzeige zum Gebläse-
stufeneinstellungsbildschirm. Siehe [2 STEUERUNG] → [2-2
Betriebseinstellungen] → [2-2-3 Lüfterstufe einstellen].
(f)
Raumtemperatur:
Die von diesem Gerät gemessene Umgebungstemperatur
wird angezeigt. Siehe [3 EINSTELLUNG] → [3-8 Initialisie-
rungseinstellungen] → [3-8-7 Anzeigepunkt-Einstellung].
(g)
Menu:
Wenn dies berührt wird, wechselt die Anzeige zum „Menü"-
Bildschirm. Siehe [3 EINSTELLUNG].
(h)
Status:
Wenn dies berührt wird, wechselt die Anzeige zum „Status"-
Bildschirm. Siehe [1-1-2 Statusanzeige].
(i)
Statussymbole:
Ein Fehler ist aufgetreten. Siehe [1-1-2 Statusanzeige]
→ < Bildschirm Fehlerinformation >.
Der Betrieb dieses Geräts ist durch die zentrale Steue-
rung gesperrt. Siehe [1-1-2 Statusanzeige].
Modus stimmt nicht überein. Es wurde ein Modus
gewählt, der nicht gleichzeitig betrieben werden kann.
Siehe [1-1-2 Statusanzeige].
Ein-Timer, Aus-Timer oder Automat. Aus-Timer ist
eingestellt. Siehe [3 EINSTELLUNG] → [3-3 Einstellung
Zeitschaltuhr].
Der wöchentliche Timer ist eingestellt. Siehe [3 EIN-
STELLUNG] → [3-4 Wöchentlicher Timer-Ein].
Die automatische Rückkehr zur festgelegten Tempe-
ratur ist eingestellt. Siehe [3 EINSTELLUNG] → [3-5
Einstellungen Spezial] → [3-5-2 Rückkehrautomatik-
Einstellung] .
De-5
(i)
(b)
Fr 10:00AM
Sollwert
Fan
Auto
°C
26.0°C
Raumtemp.
Status
Menu
(h)
(g)
Zeigt an, dass der Filter gereinigt werden muss. Siehe
[3 EINSTELLUNG] → [3-9 Wartung] → [3-9-3 Filterzei-
chen-Zurücksetzung].
Der Temperatursensor dieses Geräts wird verwendet.
Siehe [3 EINSTELLUNG] → [3-8 Initialisierungseinstel-
lungen] → [3-8-5 Fernbd.-Sens.-E.].
Für die Bildschirmanzeige anderen als Chinesisch, dieses
Produkt verwendet eine von Ricoh Company, Ltd. erstellte und
entwickelte Bitmap-Schrift.
1-1-2 Statusanzeige
(e)
Die Einstellungsstatus von Fernbedienung und Innengerät werden
angezeigt.
Berühren Sie [Status] auf dem Moni-
(f)
tormodus-Bildschirm. Der Bildschirm
„Status" wird angezeigt.
Der „Status"-Bildschirm hat 2, 3 oder 4 Seiten, die durch Berühren
von [Weiter Seite] oder [Vorheriges Seite] umgeblättert werden
können. Wenn [Monitor] berührt wird, kehrt die Anzeige zum
Monitormodus-Bildschirm zurück.
(*: Elemente, die das Innengerät nicht unterstützt, werden nicht
angezeigt.)
< Seite 1 >
• Ausblasrichtung*:
Die Luftstrom-Richtungseinstellung wird angezeigt. Die Einstel-
lung wird nur für Innengeräte angezeigt, die die Luftstromrich-
tungen einstellen können.
„Individuelles" wird nur eingeblendet, wenn diese Fernbedie-
nung mit dem Innengerät verbunden ist, das die entsprechende
Funktion unterstützt. Wenn die Einstellung durchgeführt wird,
wird [✓] angezeigt. Siehe [3 Einstellung]→[3-2 Luftstrom-
Richtungseinst.]→[3-2-3 Individuelles Halten VT].
• Eco betrieb:
Es wird angezeigt, ob die Energiespareinstellung EIN oder AUS
ist.
• Frostschutz*:
Es wird angezeigt, ob die Frostschutzeinstellung EIN oder AUS
ist.
< Seite 2 >
• FB-Limitierung:
Es werden Symbole für die Funktionen angezeigt, deren
Betrieb auf diesem Gerät und der kabellosen Fernbedienung
durch die zentrale Steuerung gesperrt sind. Die einzelnen Sym-
bole haben folgende Bedeutung:
:Alle Betriebe
:Ein
:Temperatureinstellung
Filterzeichen-Zurückset-
zung
Modus
26.0
Kühl.
Status
Seite 1/ 4
Ausblasrichtung
VT
HZ
1
3
Individuelles
Eco betrieb
Frostschutz
Aus
Aus
Weiter
Monitor
Seite
Status
Seite 2/ 4
FB-Limitierung
Spezialzustand
• Wird gewartet
• Erzwungener Stopp
• Widerspruch Betriebsart
Vorheriges
Weiter
Monitor
Seite
Seite
:Ein und Aus
:Moduseinstellung
:Einstellung Zeitschaltuhr
Fr 10:00AM
Sollwert
Fan
Auto
°C
Status
Menu
