uebler i21 Montage- Und Bedienungsanleitung Seite 30

13
23

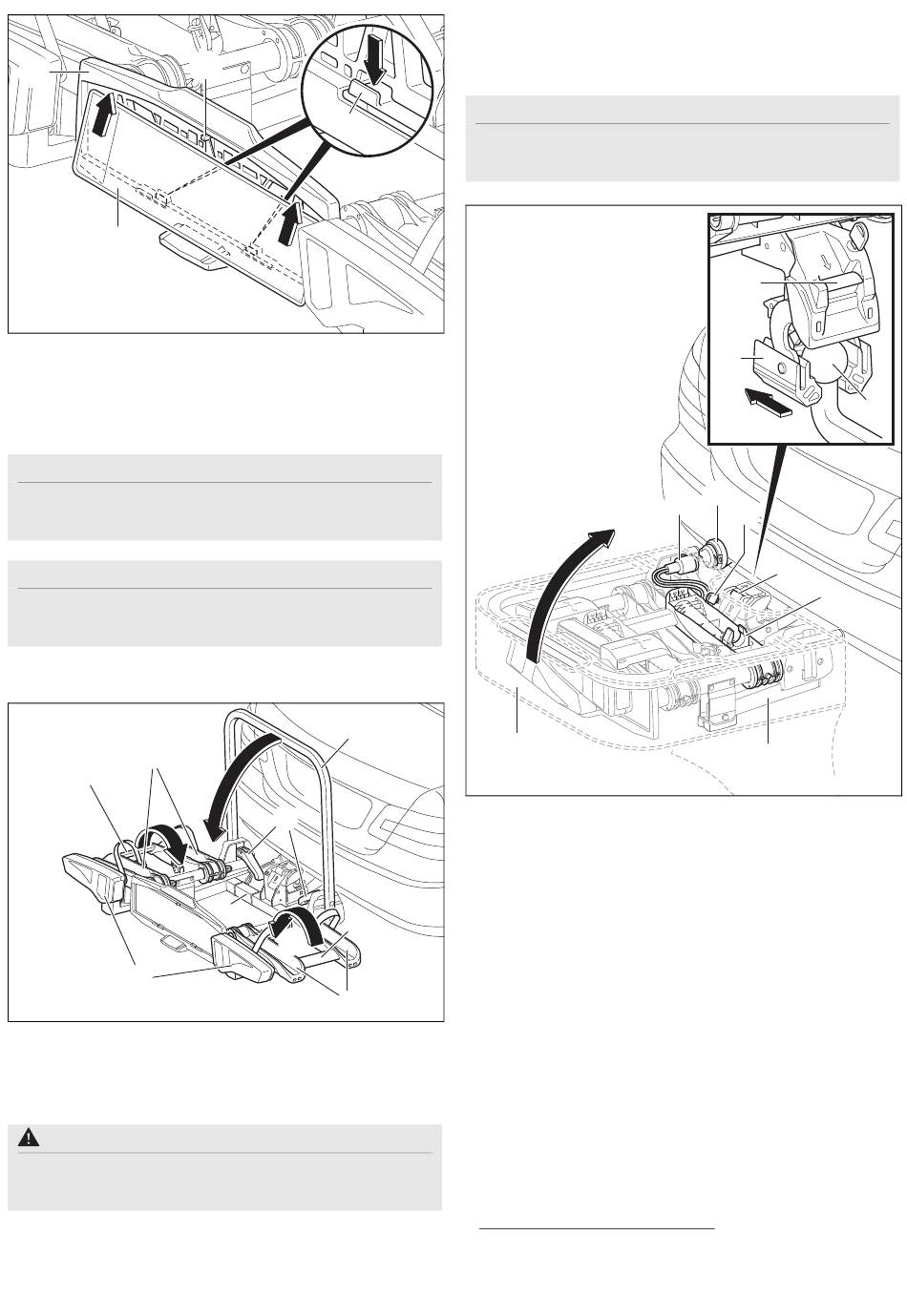

14. Pousser le support (22) vers le bas. Faire glisser la plaque
d'immatriculation (23) dans le support de plaque (13), la
pousser vers le haut et l'insérer totalement.
15. Relâcher le support (22) et contrôler que la plaque
d'immatriculation est bien fixée.
Remarque
Pour insérer des plaques d'immatriculation plus hautes,
pousser la butée (24) vers l'arrière et faire glisser la plaque
complètement dans le support (13).
Remarque
La plaque d'immatriculation sur le porte-vélos doit être
identique à la plaque d'immatriculation du véhicule et être bien
lisible.
Démontage du porte-vélos sur le véhicule
8
21
I
9
1. Fermer les rails pour roues (8) avec les blocs de feux arrière (9)
du côté gauche (flèche I) au niveau des ponts (21).
2. Fermer les rails pour roues (8) avec les blocs de feux arrière (9)
du côté droit (flèche II) au niveau des ponts (21).
Prudence
Toujours fermer les rails pour roues (8) au niveau des
ponts (21) et non au niveau des blocs de feux arrière (9). Cela
risquerait d'endommager les blocs de feux arrière (9).
24
22
6
III
7
1
21
II
8
3. Ouvrir le tendeur rapide (7) vers le haut.
4. Rabattre le cadre du porte-vélos (6) vers le bas (flèche III) et
refermer complètement les tendeurs rapides (7) de manière à
ce que le cadre du porte-vélos (6) soit fixé.
Remarque
Nettoyer les tendeurs rapides (7) et le cadre du porte-vélos (6)
avec de l'eau savonneuse régulièrement ou dès qu'ils sont
encrassés/grippés.
M+P-25A-0207
18
5. Retirer le connecteur (12) de la prise de courant (20) du
véhicule et le placer dans le support de connecteur du rail pour
roues (8).
6. Ouvrir le porte-vélos (1) avec la clé (4).
7. Placer le sac (18)
8. Pousser le levier de blocage (11) et placer verticalement le
porte-vélos (1) vers le haut (flèche IV).
9. Tirer le porte-vélos (1) vers l'arrière pour le retirer de la boule
du dispositif d'attelage (19).
10. Poser le porte-vélos (1) avec le logement (10) sur le sol et
fermer ainsi le logement (10).
M+P-25A-0208
11. Fermer le couvercle du sac (18)
12. Ranger les supports (2) et (3) dans les poches latérales du
sac (18)
3 Sac disponible en option (n° de commande 19840).
- 28 -
20
12
IV
3
sur le porte-vélos (1).
3
.
3
.
11
10
19
4
11
8
1
M+P-25A-0265
