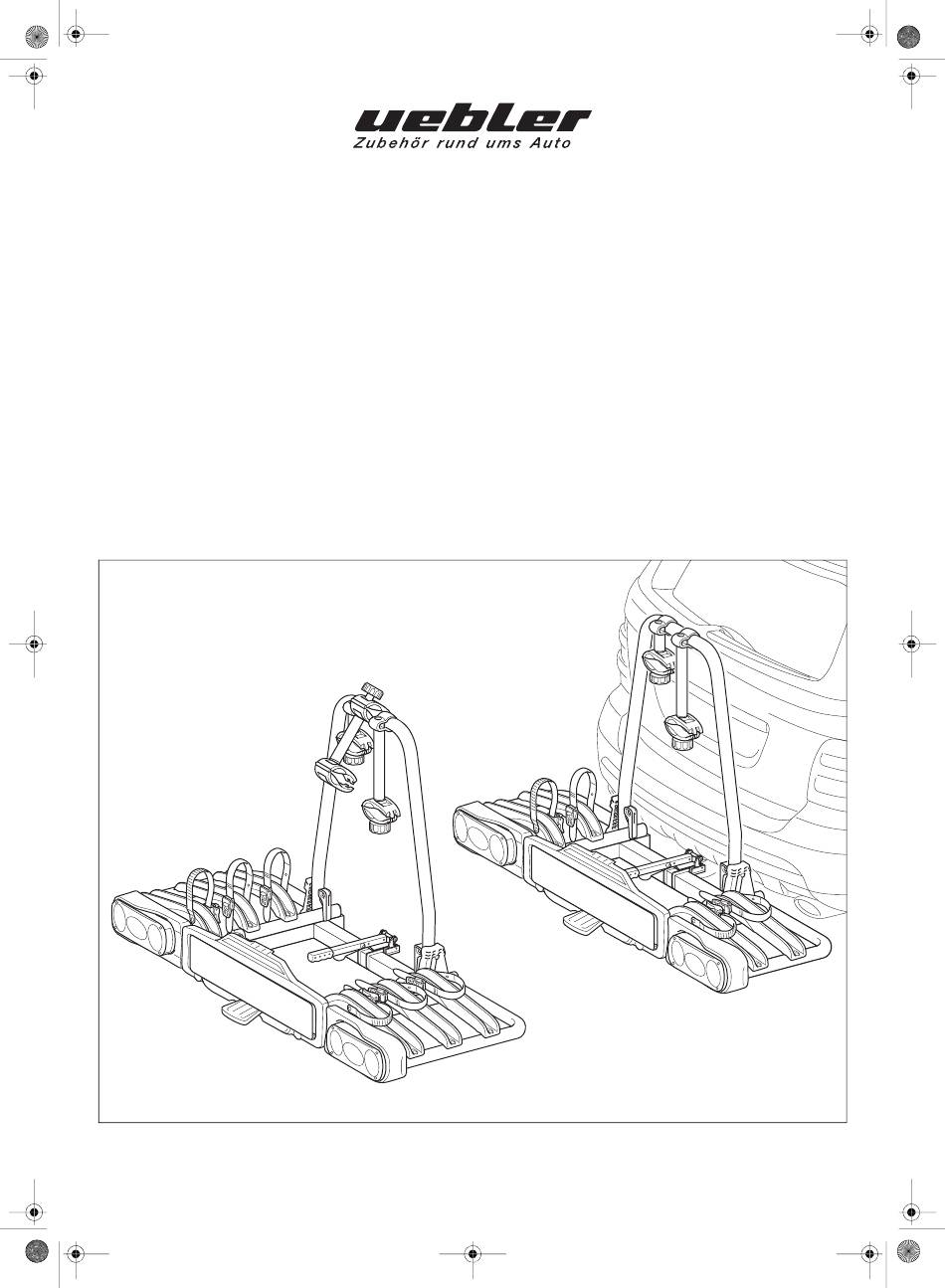

Basisträger_hoch.fm Seite 0 Dienstag, 8. März 2011 9:51 09
Montage- und Bedienungsanleitung

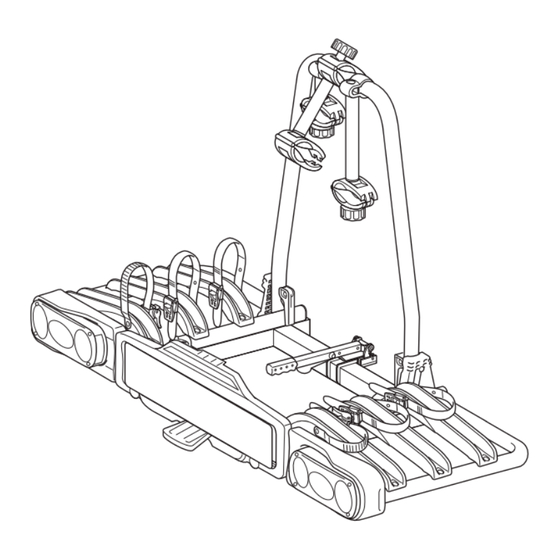

Fahrradträger für Anhängevorrichtung
- Uebler P22, für 2 Fahrräder, Best.-Nr. 15700
- Uebler P32, für 3 Fahrräder, Best.-Nr. 15710
Lieber Kunde,
wir freuen uns, dass Sie sich für einen Fahrradträger von UEBLER entschieden haben.
Die in dieser Montage- und Bedienungsanleitung aufgeführten Arbeiten und Sicherheitshinweise müssen
unbedingt eingehalten werden. Schäden, welche durch Nichtbeachtung auftreten, sind von jeglicher Haftung
ausgeschlossen.
M+P-25A-0051
