Montage- und Betriebsanleitung primavelo plus II (Best.-Nr. 15100)
WARNUNG: Der Fahrradträger primavelo plus ist ausschließlich für die Befestigung an Kofferraumdeckeln aus
Stahlblech ausgelegt. Eine Einhängung an Kunststoff- oder Glaseinsätzen oder Spoilern ist grundsätzlich nicht zulässig.
Der Fahrradträger ist ausschließlich für die Benutzung an Fahrzeugen geeignet, die vom Hersteller überprüft wurden
(siehe Fahrzeugliste). Eine Verwendung an anderen Fahrzeugen oder nicht in der Liste aufgeführten Modellen ist nicht
zulässig. Vor Befestigung des Fahrradträgers sind die Fahrzeugscharniere und deren Befestigung sorgfältig zu
überprüfen. Sollten Sie bei der Überprüfung Beschädigungen an den Scharnieren feststellen oder Zweifel hinsichtlich
der Festigkeit haben, so fragen Sie vor Befestigung des Trägers Ihren Fachhändler.
Beachten Sie unbedingt die umseitigen Sicherheits- und Betriebshinweise! Bitte heben Sie diese
Betriebsanleitung auf und rufen Sie sich die Sicherheitshinweise ab und zu wieder in Erinnerung!
1. Montage des Fahrradträgers:

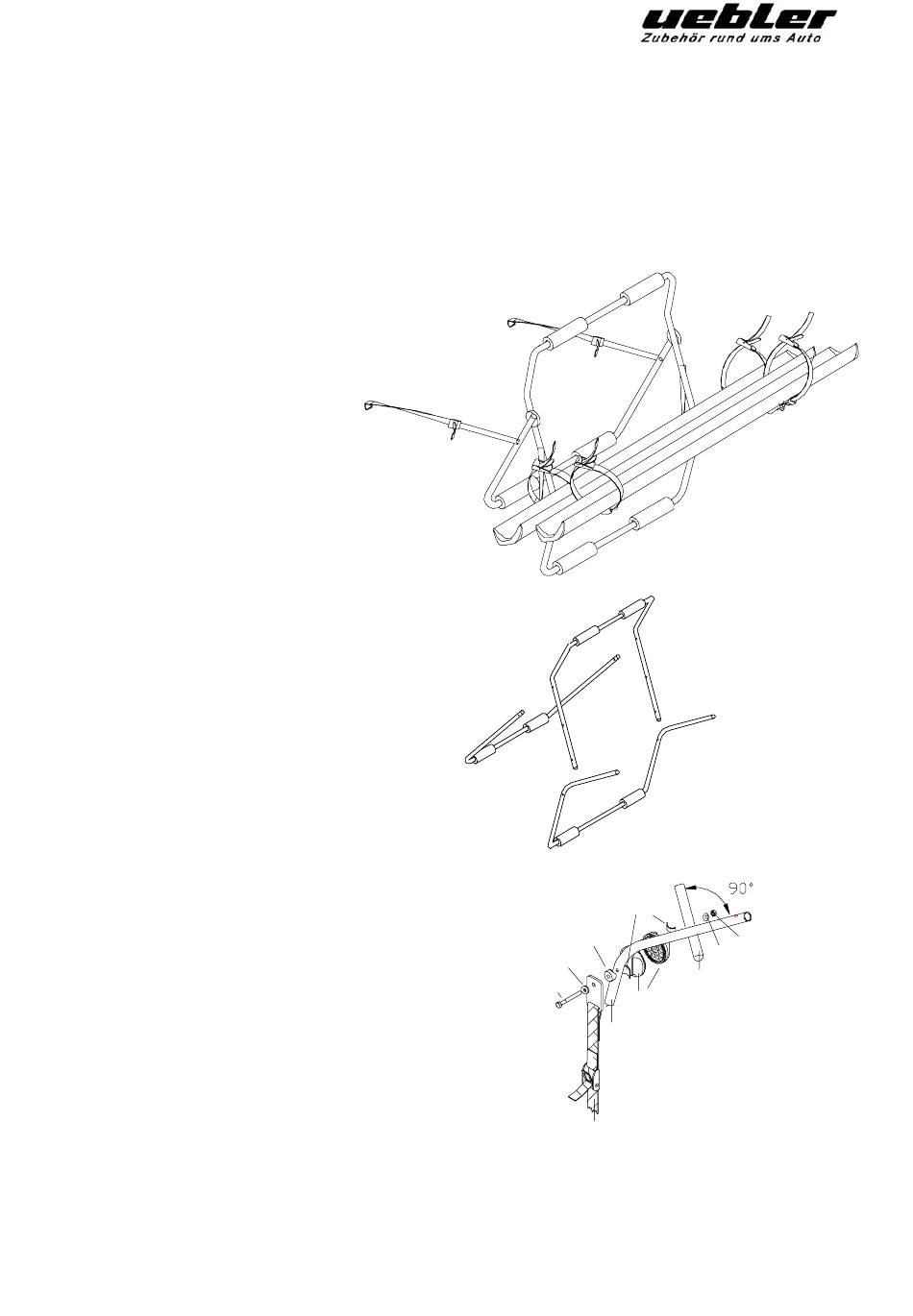

1.1. Stecken Sie die Schutzkappen in die
offenen Enden des Trägerrahmens, des
Trägergestells
und
(Abb.1).
1.2. Stülpen Sie je zwei Dämpferrollen über
das Trägergestell den Stützbügel und den
Trägerrahmen. Die Rollen lassen sich
leichter montieren, wenn Sie die Rohre mit
etwas Wasser benetzen.
Schneiden Sie die Dämpferrollen nicht
auf, sondern ziehen Sie diese geschlossen
über die Rohre (Abb.1).
1.3. Befestigen Sie das Trägergestell
zusammen mit je einem Verschlußgurt am
Trägerrahmen (Abb.2). Bekleben Sie vor
dem Verschrauben die Zahnscheiben mit
je 2 Stücken der beidseitigen Klebefolie.
Ziehen Sie die Verschraubung noch nicht
fest an, da Sie die Zahnscheiben am
Fahrzeug in die endgültige Position bringen
müssen
(ungefähre
Abb.2).
Achten
Sie
Zahnscheiben auf beiden Seiten gleich
ausgerichtet sind (Position der Markierung
am Zahnscheibenrand vergleichen), da es
sonst zur ungleichmäßigen Auflage des
Trägers und damit zur ungleichmäßigen
Belastung
Ihres
kommen kann.
1
des
Stützbügels
2
3
Ausrichtung
90°-
darauf,
daß
die
Kofferraumdeckels
Stützbügel
Klebefolie
Kunststoff- Formscheibe
Unterlegscheibe
Schraube M6x80
Trägergestell
Verschlußgurt
Trägerrahmen
Trägergestell
Mutter M6
Stahl- Formscheibe
Trägerrahmen
Zahnscheibe
