1) Schnittstelle
PROTOKOLL
BAUDRATE
DATENLÄNGE
PARITÄT
STOPPBIT
FLUSSSTEUERUNG
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Für die Steuerung über die RS-232C-Schnittstelle muss ein gekreuzt gepoltes Kabel (Nullmodemkabel) (nicht mitgeliefert)
verwendet werden.

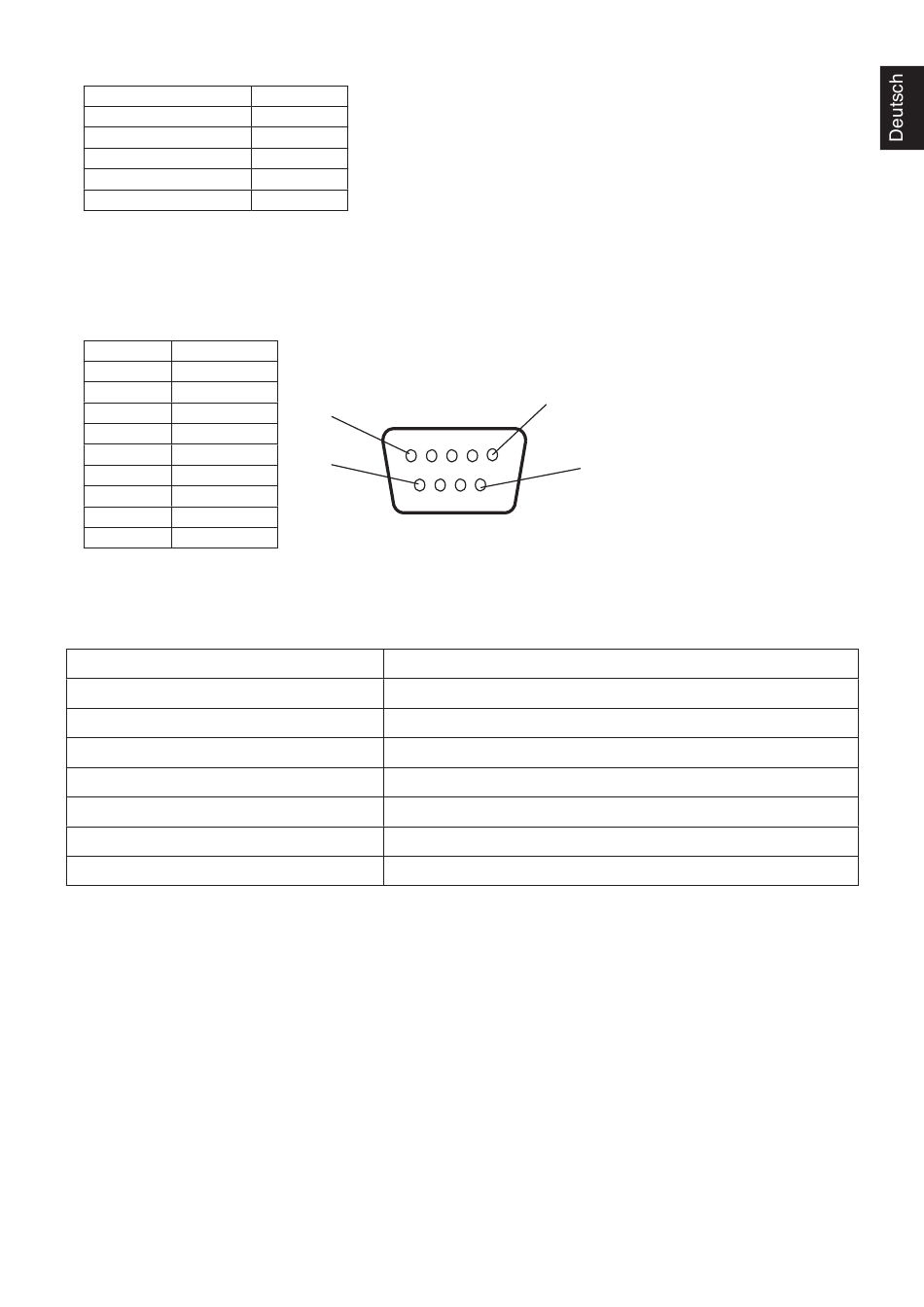

2) PINBELEGUNG
RS-232C-Eingang/Ausgang
Pin-Nr. Bezeichnung
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Dieser LCD-Monitor verwendet RXD-, TXD- und GND-Leitungen für die RS-232C-Steuerung.
Steuerbefehle
Weitere Befehle finden Sie in der Datei „External_Control.pdf" auf der NEC-Website.
Funktion (Monitor ID = 1)
Strom EIN
Strom AUS
Ausgewählte Eingangsquelle HDMI-Eingang
Ausgewählte Eingangsquelle USB-C1-Eingang
Ausgewählte Eingangsquelle USB-C2-Eingang
Stummschaltung EIN
Stummschaltung AUS
RS-232C
9.600 [Bit/s]
8 [Bit]
KEINE
1 [Bit]
KEINE
D-Sub, 9-polig (monitorseitig)
1
6
01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 31 03 73 0d
01 30 41 30 41 30 43 02 43 32 30 33 44 36 30 30 30 34 03 76 0d
01 30 41 30 45 30 41 02 30 30 36 30 30 30 31 31 03 72 0d
01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 39 03 73 0d
01 30 41 30 45 30 41 02 30 30 36 30 30 30 38 41 03 0B 0d
01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 31 03 09 0d
01 30 41 30 45 30 41 02 30 30 38 44 30 30 30 32 03 0A 0d
Deutsch-31
5
9
Codedaten
