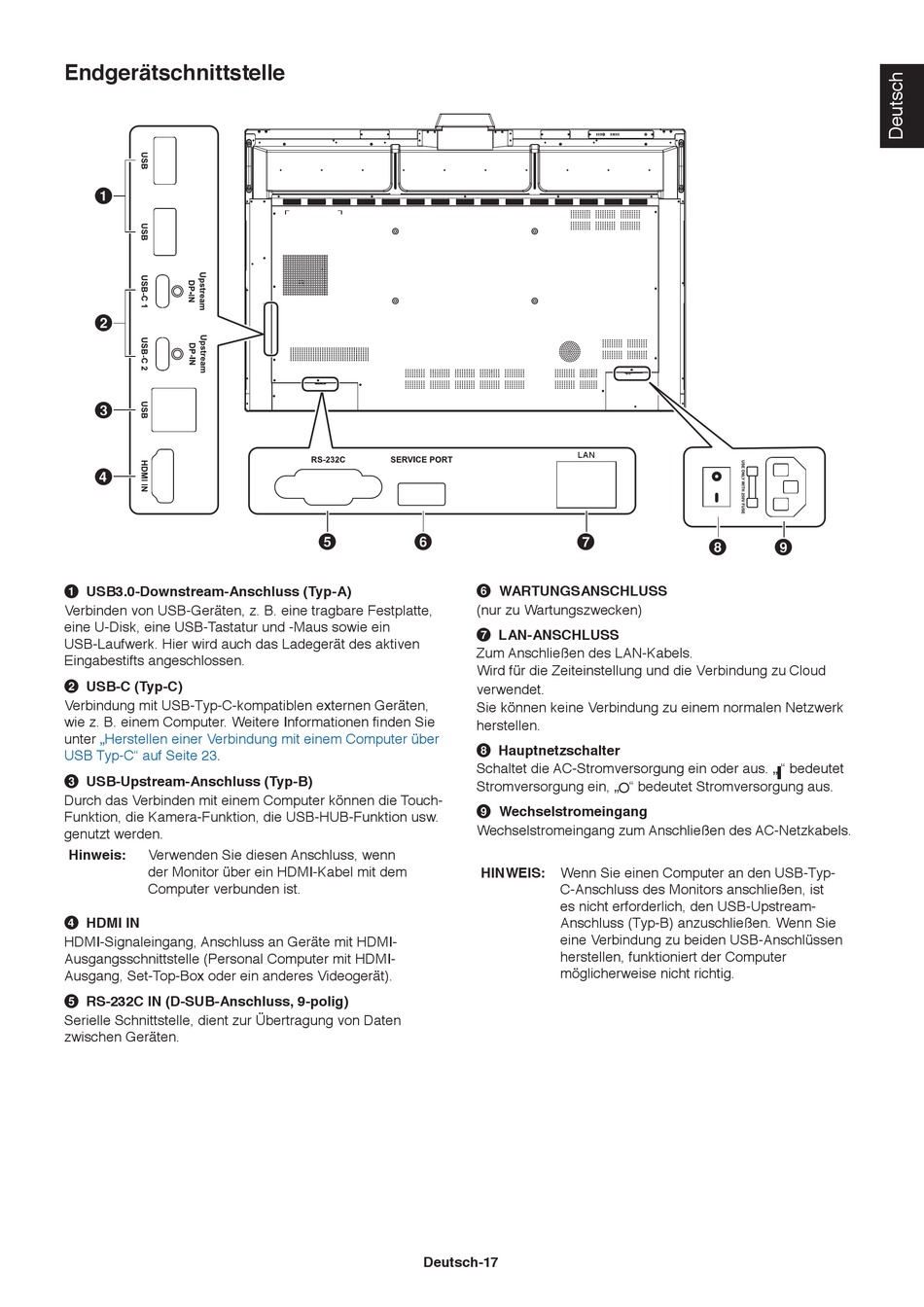

Endgerätschnittstelle - NEC MultiSync WD551 Bedienungsanleitung

Endgerätschnittstelle
1
2
3
4
1 USB3.0-Downstream-Anschluss (Typ-A)
Verbinden von USB-Geräten, z. B. eine tragbare Festplatte,
eine U-Disk, eine USB-Tastatur und -Maus sowie ein
USB-Laufwerk. Hier wird auch das Ladegerät des aktiven
Eingabestifts angeschlossen.
2 USB-C (Typ-C)
Verbindung mit USB-Typ-C-kompatiblen externen Geräten,
wie z. B. einem Computer. Weitere Informationen finden Sie
unter „Herstellen einer Verbindung mit einem Computer über
USB Typ-C" auf Seite 23.
3 USB-Upstream-Anschluss (Typ-B)
Durch das Verbinden mit einem Computer können die Touch-
Funktion, die Kamera-Funktion, die USB-HUB-Funktion usw.
genutzt werden.
Hinweis: Verwenden Sie diesen Anschluss, wenn
der Monitor über ein HDMI-Kabel mit dem
Computer verbunden ist.
4 HDMI IN
HDMI-Signaleingang, Anschluss an Geräte mit HDMI-
Ausgangsschnittstelle (Personal Computer mit HDMI-
Ausgang, Set-Top-Box oder ein anderes Videogerät).
5 RS-232C IN (D-SUB-Anschluss, 9-polig)
Serielle Schnittstelle, dient zur Übertragung von Daten
zwischen Geräten.
5 6
6 WARTUNGSANSCHLUSS
(nur zu Wartungszwecken)
7 LAN-ANSCHLUSS
Zum Anschließen des LAN-Kabels.
Wird für die Zeiteinstellung und die Verbindung zu Cloud
verwendet.
Sie können keine Verbindung zu einem normalen Netzwerk
herstellen.
8 Hauptnetzschalter
Schaltet die AC-Stromversorgung ein oder aus. „ " bedeutet
Stromversorgung ein, „ " bedeutet Stromversorgung aus.
9 Wechselstromeingang
Wechselstromeingang zum Anschließen des AC-Netzkabels.
HINWEIS:
Deutsch-17
LAN
7
8
Wenn Sie einen Computer an den USB-Typ-
C-Anschluss des Monitors anschließen, ist
es nicht erforderlich, den USB-Upstream-
Anschluss (Typ-B) anzuschließen. Wenn Sie
eine Verbindung zu beiden USB-Anschlüssen
herstellen, funktioniert der Computer
möglicherweise nicht richtig.
9
