Endress+Hauser Oxymax W COS31 Kurzanleitung Seite 8

Montage
2.3.2 Durchflussarmatur

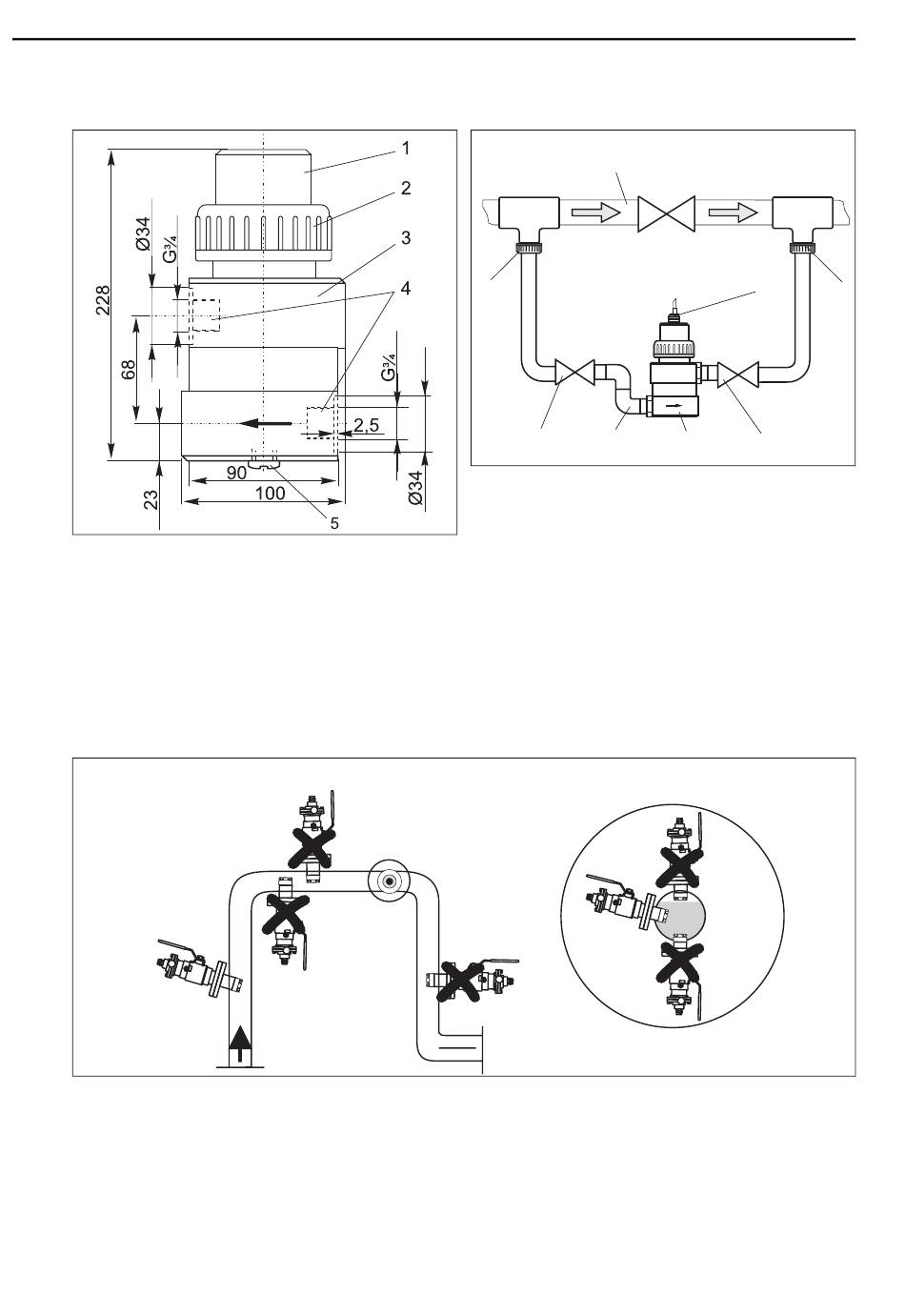

Abb. 8: Durchflussarmatur COA250-A
1 Aufschraubteil für den Sensor
2 Schraubring
3 Grundkörper
4 Anschlussgewinde G¾
5 Blindstopfen (Anschluss für Sprühkopf COR3)
2.3.3 Wechselarmatur
1
Abb. 10: Geeignete und ungeeignete Einbausituationen mit Wechselarmatur COA451
1 Steigrohr, beste Einbausituation
2 Horizontale Leitung von oben, ungeeignet wegen Luftraum oder Schaumblasen
3 Horizontale Leitung seitlich mit geeignetem Einbauwinkel (sensorabhängig, s. u.)
4 Überkopfeinbau, verboten wegen fehlendem Elektrolytkontakt der Elektroden
4 Überkopfeinbau, kritisch wegen möglicher Sedimentbildung auf der Fluoreszenzkappe
5 Fallrohr, ungeeignet
8
a0004113-de
2
Detail A,
(Draufsicht)
3
4
1
8
6
7
Abb. 9: Bypass-Installation mit Hand- oder Magnetventilen
1 Hauptleitung
2 Mediumsrückführung
3 Sauerstoffsensor
4, 7 Hand- oder Magnetventile
5 Durchflussarmatur COA250-A
6 Rohrwinkel 90 °
8 Mediumsentnahme
Detail A, 90° gedreht
(Seitenansicht)
3
5
Oxymax W COS31
3 2
5 4
a0004114
a0004117-de
Endress+Hauser
