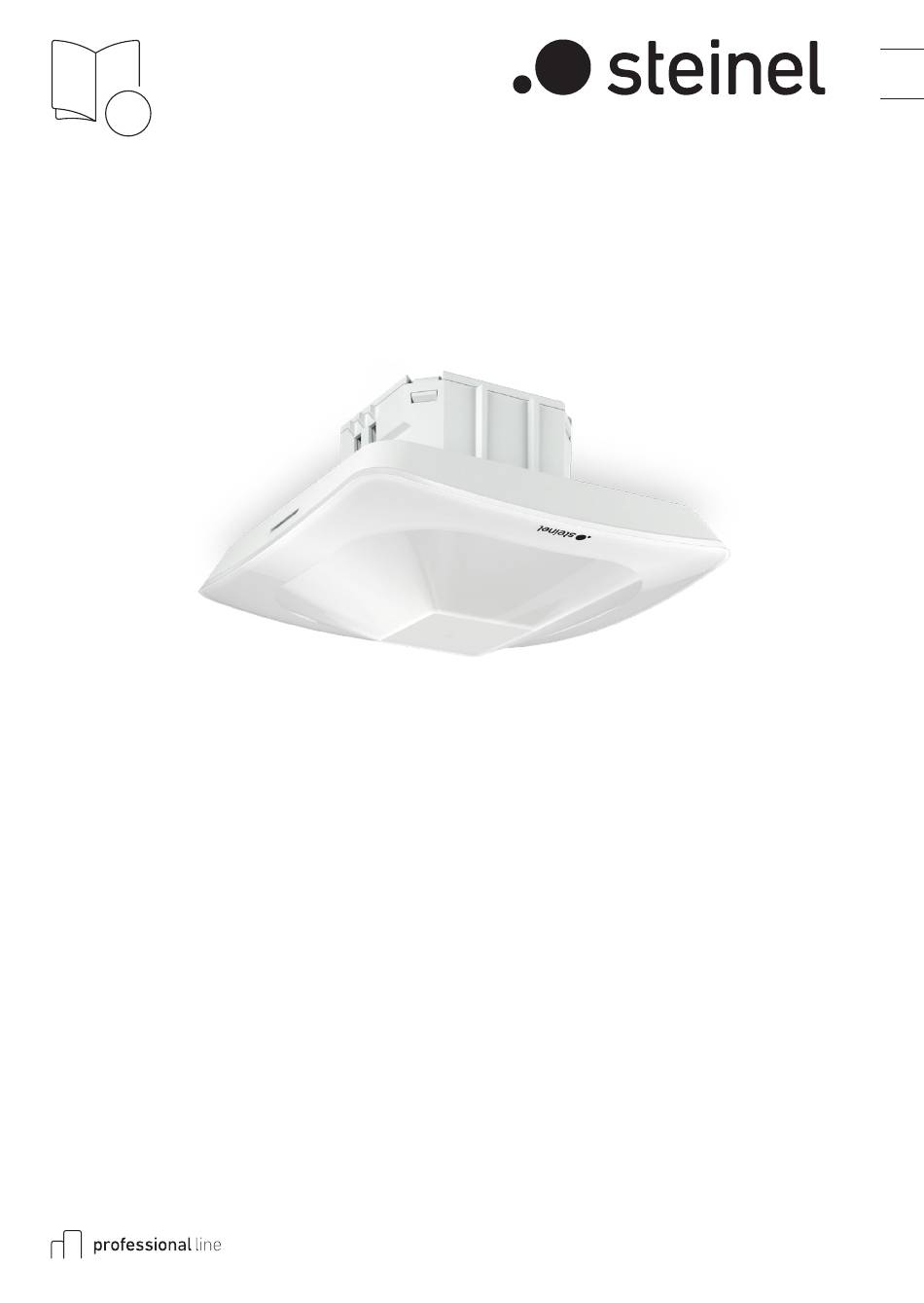

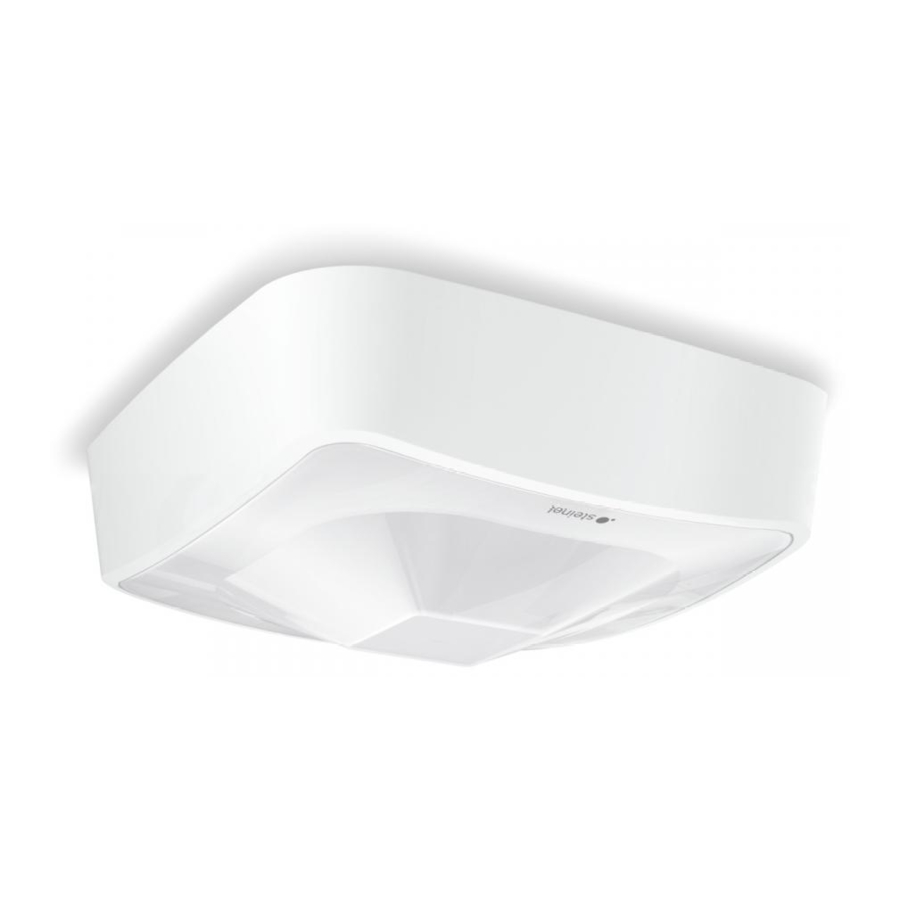

- Seite 1 HF 360-2 COM1/COM2/BT IPD...
- Seite 2 HF 360-2 COM1/COM2/BT IPD UP DE ..8 Textteil beachten! GB ..16 Follow written instructions! - 2 -...
- Seite 3 HF 360-2 HF 360-2 COM1/COM2/BT IPD AP 2,5 m 12 m COM 1 < 50m COM 2 < 50m - 3 -...
- Seite 4 BT IPD BT IPD AP COM 1 AP COM 1 UP S N N < 50m COM 2 AP COM 2 UP B1 B0 S N N B1 B0 < 50m - 4 -...
- Seite 5 BT IPD UP - 5 -...
- Seite 6 HF 360-2 HF 360-2 - 6 -...
- Seite 7 HF 360-2 - 7 -...
-
Seite 8: Zu Diesem Dokument
3. HF 360-2 COM1/COM2/ BT IPD 1. Zu diesem Dokument Bestimmungsgemäßer Gebrauch – Bitte sorgfältig lesen und aufbewahren! – Bewegungssensor zur Deckenmon- – Urheberrechtlich geschützt. tage im Innenbereich. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. Der HF 360-2 erfasst Bewegungen auch –... -
Seite 9: Elektrischer Anschluss
4. Elektrischer Anschluss Montage Unterputz • Netzanschluss vornehmen. (Abb. 5.1) Die Netzzuleitung besteht aus einem • Lastmodul einsetzen und fest- mehradrigen Kabel (max. Ø der schrauben. (Abb. 5.2) Leitungen: 2,5 mm): • Magnetisches Sensormodul auf- setzen. (Abb. 5.3) = Phase (meistens schwarz • Stromversorgung einschalten. oder braun) (Abb. 5.3) = Neutralleiter (meistens blau) - Seite 10 Zusätzlich gelten für die Varianten Nachbarfunktion COM1 und COM2 die nachfolgenden Über die Smart Remote App kann die Funktionen: Nachbarfunktion aktiviert bzw. deaktiviert werden. Dabei werden die Nachbar- gruppen der aktiven Sensorgruppe Dämmerungseinstellung Die gewünschte Ansprechschwelle zugeordnet. Die Gruppe hört auf Ein- kann von ca.
-
Seite 11: Wartung Und Pflege
HF 360-2 Für das Auslesen des Sensors mit Erfassungsreichweite einstellen. Smartphone oder Tablet muss die (Abb. 6.1/6.2/6.3) STEINEL Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist 7. Wartung und Pflege ein Bluetooth-fähiges Smartphone oder Tablet erforderlich. Das Produkt ist wartungsfrei. -
Seite 12: Herstellergarantie
Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die 9. Konformität Garantie ausgeschlossen: • bei einem gebrauchsbedingten oder Hiermit erklärt die STEINEL Vertrieb sonstigen natürlichen Verschleiß von GmbH, dass der Funkanlagentyp Produktteilen oder Mängeln am HF 360-2 COM1/COM2/BT IPD der STEINEL-Produkt, die auf gebrauchs- Richtlinie 2014/53/EU entspricht. - Seite 13 Rechte unberührt. Die hier beschriebenen Leistungen gelten zusätz- lich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht. Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Überein- kommens der Vereinten Nationen über...
-
Seite 14: Technische Daten
11. Technische Daten Abmessungen HF 360-2 UP: 103 × 103 × 61 (L × H × T in mm) HF 360-2 AP: 123 × 123 × 57 Eingangsspannung 220-240 V, 50/60 Hz Leistungsaufnahme • Stand-by HF 360-2: < 1 W Leistung Schaltausgang 1: Glüh-/ Halogenlampenlast 2000 W (COM 1/COM 2) -
Seite 15: Betriebsstörungen
12. Betriebsstörungen Störung Ursache Abhilfe Licht schaltet nicht ein ■ keine Anschluss- ■ Anschlussspannung spannung überprüfen ■ Lux-Wert zu niedrig ■ Lux-Wert langsam eingestellt erhöhen bis Licht einschaltet ■ keine Bewegungs- ■ Freie Sicht auf den erfassung Sensor herstellen ■ Erfassungsbereich überprüfen Licht schaltet nicht aus ■... -
Seite 16: About This Document
3. HF 360-2 COM1/COM2/ BT IPD 1. About this document Proper use – Please read carefully and keep in a – Motion sensor for ceiling mounting safe place. indoors. – Under copyright. Reproduction either in whole or in The HF 360-2 also detects movements part only with our consent. -
Seite 17: Electrical Connection
4. Electrical connection • Fit load module and screw into place. (Fig. 5.2) The mains supply lead is a multiple-core • Fit magnetic sensor module. (Fig. 5.3) cable (max. conductor Ø 2.5 mm): • Switch ON power supply. (Fig. 5.3) = Phase conductor (usually black Surface mounting or brown) •... - Seite 18 Setting HF 360-2 detection Operating mode Reach can be set via app. Semi-automatic mode The light now only switches OFF auto- Daytime operation matically. Light is switched ON manually. When movement is detected, the sensor Light must be requested using the button switches the load ON irrespective of and stays ON for the time set.
-
Seite 19: Maintenance And Care
The sensor can be cleaned with a damp To read off the sensor via smartphone or cloth (without detergents) if dirty. tablet, you must download the STEINEL Smart Remote app from your app store. You will need a Bluetooth-capable smart- phone or tablet. -
Seite 20: Manufacturer's Warranty
STEINEL (UK) Limited, 25 Manasty Road, Axis Park, Orton Southgate, Peterborough, PE2 6UP, for a returns number. For this rea-... -
Seite 21: Technical Specifications
11. Technical specifications Dimensions HF 360-2 UP: 103 × 103 × 61 (L × D × H in mm) HF 360-2 AP: 123 × 123 × 57 Input voltage 220-240 V, 50/60 Hz Power consumption • Stand-by HF 360-2: < 1 W Capacity, switching Incandescent/halogen lamp load 2000 W output 1: (COM 1/COM 2) Fluorescent lamps, electronic ballast... -
