Seite 13 1� Zu diesem Dokument – Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung Warnung vor Gefahren! Verweis auf Textstellen im Dokument� 2� Allgemeine Sicherheitshinweise Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen! •...
Seite 14 Montageschritte Lieferumfang Aufputzmontage (Abb� 3�1) Lieferumfang Unterputzmontage (Abb� 3�2) Geräteübersicht (Abb� 3�3) A Anschlussmodul Zuleitung Aufputz B Anschlussmodul Zuleitung Unterputz C Sensormodul D Abdeckschale E Designblende rund oder eckig Produktmaße Aufputz / Unterputz (Abb� 3�4) IS 3360, IS 3360 MX, IS 345 Aufputz / Unterputz (Abb� 3�5) IS 345 MX Aufputz / Wandmontage (Abb� 3�6) IS 3180 4�...
Seite 15 Montageschritte Unterputz-Zuleitung (Abb� 5�1) Montageschritte Aufputz-Zuleitung (Abb� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montageschritte Unterputz-Zuleitung (Wandmontage) IS 3180 (Abb� 5�3) Zur Wandmontage des IS 3180 ist neben den Dichtgummies ein Ent wässerungsloch angedeutet (Ø 5 mm Bohrer). Dies muss bei Bedarf geöffnet werden. (Abb� 5�3) • Stromversorgung abschalten. (Abb� 5�1) •...
Seite 16 IS 3180 (Abb� 5�10) 20 m Linse 8 m Linse Montage- Einstell- Einstell- tangential radial tangential radial höhe stufe stufe 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m – 3,0 m 12 m 4,5 m 3,5 m...
Seite 17 DALI Application Controller abgefragt werden. Zusätzlich besteht die Möglichkeit eines automatischen oder zeitbasierten zyklischen Sendens. Detaillierte Informationen finden Sie in der Schnittstellenbeschreibung im Internet auf: DALI-2.steinel.de LED-Funktion Rote LED Initialisierung: LED blinkt 1 × pro Sekunde. Normalbetrieb: LED bleibt aus.
Seite 18 Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfeh- ler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit...
Seite 19 E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebe- dingungen haben, rufen Sie uns gerne über Tel. +49 5245 448 562 an oder schreiben uns eine E-Mail an service@steinel.de. Wir helfen Ihnen gerne weiter! D E U...
Seite 20 10� Technische Daten IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Abmessungen Aufputz rund Ø 126 × 65 mm (L × B × H) Aufputz eckig 95 × 95 × 65 mm Unterputz rund Ø 124 × 78 mm Unterputz eckig 94 × 94 × 78 mm Leistungsaufnah- me über DALI Für eine sichere Planung gehen Sie bitte von der Stromaufnahme 10 V und zu- –...
Seite 21 11� Betriebsstörungen Störung Ursache Abhilfe Sensor ohne Spannung n Sicherung hat ausgelöst, n Sicherung einschalten, nicht eingeschaltet, tauschen; Netzschalter DALI-Leitung unterbrochen einschalten, DALI-Leitung mit Spannungsprüfer überprüfen n Kurzschluss n Anschlüsse überprüfen Helligkeitswert wird nicht n Leitung unterbrochen n Leitung kontrollieren übermittelt n DALI-Spannungsversorgung defekt...
Seite 22 1� About this document – Please read carefully and keep in a safe place. – Under copyright. Reproduction either in whole or in part only with our consent. – Subject to change in the interest of technical progress. Symbols Hazard warning! Reference to other information in the document�...
Seite 23 Mounting procedure Package contents for surface-mounted installation (Fig� 3�1) Package contents for concealed installation (Fig� 3�2) Product components (Fig� 3�3) A Connection module power supply lead, surface-mounted B Connection module power supply lead, concealed C Sensor module D Shroud E Designer trim, round or square Product dimensions Surface-mounted / concealed (Fig� 3�4) IS 3360, IS 3360 MX, IS 345 Surface-mounted / concealed (Fig� 3�5) IS 345 MX...
Seite 24 Procedure for installing concealed power supply lead (Fig� 5�1) Procedure for installing surface-mounted power supply lead (Fig� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Procedure for installing concealed power supply lead (wall mounting) IS 3180 (Fig� 5�3) For mounting the IS 3180 on the wall, a water drainage hole (Ø 5 mm drill bit) is marked next to the rubber seal.
Seite 25 IS 3180 (Fig� 5�10) 20 m lens 8 m lens Mounting Setting Setting Tangential Radial Tangential Radial height level level 2.5 m 2.0 m – 2.5 m – 2.5 m 1.5 m – 3.0 m – 3.0 m – 3.0 m – 3.0 m 12 m 4.5 m...
Seite 26 DALI Application Controller. Automatic or time-based cyclical transmission can also be selected. You will find detailed information in the interface description on the Internet at: DALI-2.steinel.de LED function: Red LED Initialisation: LED flashes 1× per second.
Seite 27 The warranty covers the absence of deficiencies which are proven to be the result of a material defect or fault in manufacturing and which are reported to us immediately after detection and within the warranty period. The warranty shall cover all STEINEL Professional products sold and used in Germany.
Seite 28 STEINEL (UK) Ltd. – 25 Manasty Road, Axis Park, Orton Southgate, GB- Peterborough Cambs PE2 6UP United Kingdom.
Seite 29 10� Technical specifications IS 3360 IS 3180 IS 345 IS 345 MX IS 3360 MX Dimensions Surface-mounted installation, round Ø 126 × 65 mm (L × W × H) Surface-mounted installation, square 95 × 95 × 65 mm Concealed installation, round Ø 124 × 78 mm Concealed installation, square 94 × 94 × 78 mm Power To make sure you plan the system properly, please proceed from a current consumption via consumption of 10 V and allow for an extra 20 % (as provided for in DALI-2 DALI (12 –...
Seite 30 11� Troubleshooting Malfunction Cause Remedy No power at the sensor n Fuse has tripped, not n Activate, change fuse, switched ON, break in turn ON mains switch, DALI wiring check DALI wiring with voltage tester n Short circuit n Check connections Light level not being n Break in wiring n Check cable...
Seite 31 1� À propos de ce document – Veuillez le lire attentivement et le conserver en lieu sûr ! – Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. – Sous réserve de modifications techniques. Explication des symboles Attention danger ! Renvoi à...
Seite 32 Étapes de montage Contenu de la livraison pour le montage en saillie (Fig� 3�1) Contenu de la livraison pour le montage encastré (Fig� 3�2) Vue d'ensemble de l'appareil (Fig� 3�3) A Module de connexion du câble d'alimentation en saillie B Module de connexion du câble d'alimentation encastré C Module de détection D Cache enfichable E Cache design rond ou carré...
Seite 33 Étapes de montage du câble d'alimentation encastré (Fig� 5�1) Étapes de montage câble d'alimentation en saillie (Fig� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Étapes de montage du câble d'alimentation encastré (montage mural) IS 3180 (Fig� 5�3) Un trou d'évacuation de l'eau de condensation est préformé à côté des joints d'étanchéité...
Seite 34 IS 3180 (Fig� 5�10) Hauteur Lentille 20 m Lentille 8 m d'installa- Position Portée Portée Position Portée Portée tion de réglage tangentielle radiale de réglage tangentielle radiale 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m –...
Seite 35 Un envoi cyclique automa- tique ou basé sur le temps est, en plus, possible. Vous trouverez des informations détaillées dans la description de l'interface disponible sur Internet à l'adresse DALI-2.steinel.de Fonctions de la LED: LED rouge Initialisation :...
Seite 36 échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l’établissement d’un avoir. La période de garantie pour le produit STEINEL Professional acheté est pour les dé- tecteurs, les projecteurs ainsi que pour les luminaires d’intérieur et d’extérieur : 5 ans pour les produits à...
Seite 37 à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebe- nestrasse 51, CH-5620 Bremgarten).
Seite 38 10� Caractéristiques techniques IS 3180 IS 3360 / IS 3360 MX IS 345 IS 345 MX Dimensions montage en saillie, modèle rond Ø 126 × 65 mm (L × P × H) montage en saillie, modèle carré 95 × 95 × 65 mm montage encastré, modèle rond Ø 124 × 78 mm montage encastré, modèle carré 94 × 94 × 78 mm Puissance ab- Afin de garantir une planification sûre, veuillez partir du principe que la consomma- sorbée via DALI...
Seite 39 11� Dysfonctionnements Problème Cause Solution Le détecteur n'est pas n Fusible a sauté, appareil n Enclencher le fusible, le sous tension hors circuit, câble DALI remplacer ; mettre le dé- coupé tecteur en circuit, vérifier le câble DALI à l'aide d'un testeur de tension n Court-circuit n Vérifier le branchement...
Seite 40 1� Over dit document – Zorgvuldig doorlezen en bewaren a.u.b.! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruitgang voorbehouden. Toelichting van de symbolen Waarschuwing voor gevaar! Verwijzing naar tekstpassages in het document�...
Seite 41 Montagestappen Inbegrepen bij de levering - opbouw (Afb� 3�1) Inbegrepen bij de levering - inbouw (Afb� 3�2) Overzicht apparaat (Afb� 3�3) A Aansluitmodule kabels op de muur B Aansluitmodule kabels in de muur C Sensormodule D Afdekplaatje E Designplaat rond of rechthoekig Afmetingen product Opbouw / inbouw (Afb� 3�4) IS 3360 , IS 3360 MX , IS 345 Opbouw / inbouw (Afb� 3�5) IS 345 MX Opbouw / wandmontage (Afb� 3�6) IS 3180...
Seite 42 Montagestappen inbouw (Afb� 5�1) Montagestappen opbouw (Afb� 5�2) IS 3360 , IS 3360 MX Highbay , IS 345 , IS 345 Highbay Montagestappen inbouw (wandmontage) IS 3180 (Afb� 5�3) Voor de wandmontage van de IS 3180 is naast de afdichtingsdopjes een afwaterings- gat aangeduid (Ø 5 mm boor). Dit moet indien nodig geopend worden. (Afb� 5�3) •...
Seite 43 IS 3180 (Afb� 5�10) 20 m lens 8 m lens Montage- Instel- Tangen- Instel- Tangen- Radiaal Radiaal hoogte niveau tiaal niveau tiaal 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 44 De door de sensor berekende waarden voor bewegingen en lichtsterkte kunnen door de DALI Application Controller worden opgevraagd. Bovendien bestaat de mogelijkheid om deze automatisch of cyclisch op tijdbasis te verzenden. Uitgebreide informatie vindt u in de interfacebeschrijving op het internet onder: DALI-2.steinel.de Led-functie: Rode led Initialiseren: led knippert 1 × per seconde.
Seite 45 Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock- Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld.
Seite 46 Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van producton- derdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage, – bij een niet regelconform of onjuist gebruik van het product, of indien de be- dieningsinstructies niet werden nageleefd, –...
Seite 47 10� Technische gegevens IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Afmetingen opbouw rond Ø 126 × 65 mm (L × B × H) opbouw rechthoekig 95 × 95 × 65 mm inbouw rond Ø 124 × 78 mm inbouw rechthoekig 94 × 94 × 78 mm Vermogenop- Ga voor een veilige planning a.u.b. van een stroomopname van 10 V uit plus name via DALI (12 –...
Seite 48 11� Storingen Storing Oorzaak Oplossing Sensor zonder n Zekering gesprongen, n Zekering inschakelen, netspanning niet ingeschakeld, vervangen; netschakelaar DALI-leiding onderbroken inschakelen, DALI-kabel met spanningzoeker controleren n Kortsluiting n Aansluitingen controleren Lichtsterktewaarde wordt n Kabel onderbroken n Kabel controleren niet doorgestuurd n DALI-stroomvoorziening defect Sensor verstuurt...
Seite 49 1� Riguardo a questo documento – Si prega di leggerlo attentamente e di conservarlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli Avvertimento contro pericoli Rimando a passaggi nel documento�...
Seite 50 Fasi di montaggio Volume di fornitura montaggio in superficie (Fig� 3�1) Volume di fornitura montaggio a incasso (Fig� 3�2) Panoramica degli apparecchi (Fig� 3�3) A Modulo di allacciamento conduttore in superficie B Modulo di allacciamento conduttore incassato C Modulo sensore D Copertura sensore E Copertura decorativa rotonda o squadrata Dimensioni del prodotto...
Seite 51 5� Montaggio • Controllare tutti i componenti per verificare se presentano danneggiamenti. • In tal caso non mettere in funzione il prodotto. • Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento. Fasi di montaggio conduttore incassato (Fig� 5�1) Fasi di montaggio conduttore in superficie (Fig�...
Seite 52 IS 3180 (Fig� 5�10) 20 m lente 8 m lente Altezza di Grado di Grado di Tangen- Tangen- montag- regola- Radiale regola- Radiale ziale ziale zione zione 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m –...
Seite 53 Parte 103, Parte 303 e Parte 304. I valori di movimento e di luminosità in tal modo rilevati possono essere interrogati dal DALI Application Controller. Vi è inoltre la possibilità di un invio automatico o ciclico in base al tempo. Trovate informazioni dettagliate nella descrizione dell'interfaccia in Internet al sito: DALI-2.steinel.de Funzione LED: LED rosso Inizializzazione: il LED lampeggia con 1 × al secondo.
Seite 54 La garanzia si es- tende a tutti i prodotti STEINEL Professional che vengono acquistati e utilizzati in Italia. Le nostre prestazioni di garanzia per gli utenti Le seguenti disposizioni valgono per gli utenti.
Seite 55 La garanzia è inoltre esclusa nei seguenti casi: – in caso di logorio di parti del prodotto dovuto all’uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL Professional che sono da ricondurre a logorio dovuto all’uso o ad altra ragione naturale, –...
Seite 56 10� Dati tecnici IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Dimensioni Superficie rotondo Ø 126 × 65 mm (Lungh. × Superficie squadrato 95 × 95 × 65 mm Largh. × Alt.) Incassato rotondo Ø 124 × 78 mm Incassato squadrato 94 × 94 × 78 mm Potenza assor- Per una progettazione sicura si prega di presupporre una corrente assorbita con bita attraverso 10 V e in aggiunta una riserva del 20 % (come previsto dalla norma DALI-2 IEC DALI (12 –...
Seite 57 11� Disturbi di funzionamento Guasto Causa Rimedio Sensore privo di tensione n Il fusibile è intervenuto, n Attivare o sostituire il interruttore non acceso, fusibile; accendere l'inter- linea di alimentazione ruttore di rete; controlla- DALI interrotta re la linea di alimentazione DALI con un voltmetro n Corto circuito n Controllare gli allaccia-...
Seite 58 1� Acerca de este documento – ¡Léase detenidamente y consérvese para futuras consultas! – Protegido por derechos de autor. Queda terminantemente prohibida la reimpre- sión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico. Explicación de los símbolos ¡Advertencia de peligros! Referencia a partes de texto en el documento�...
Seite 59 El montaje por pasos Volumen de suministro montaje de superficie (Fig� 3�1) Volumen de suministro montaje empotrado (Fig� 3�2) Vista general del equipo (Fig� 3�3) A Módulo de conexión cable de superficie B Módulo de conexión cable empotrado C Módulo de sensor D Pantalla E Cubierta decorativa circular o rectangular Dimensiones del producto...
Seite 60 Pasos de montaje cable empotrado (Fig� 5�1) Pasos de montaje cable de superficie (Fig� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Pasos de montaje cable empotrado (montaje en la pared) IS 3180 (Fig� 5�3) Para el montaje del IS 3180 en la pared se ha marcado un agujero de desagüe al lado de las juntas de goma (broca de Ø...
Seite 61 IS 3180 (Fig� 5�10) lente 20 m lente 8 m Altura de posición tangen- posición tangen- radial radial montaje de ajuste cial de ajuste cial 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m –...
Seite 62 303 y parte 304 Los valores de movimiento y luminosidad calculados por el sensor pueden ser consultados por el DALI Application Controller. Adicionalmente también puede activarse una transmisión temporizada cíclica. Información detallada la encontrará en la descripción de interfaces en Internet a través de: DALI-2.steinel.de Funciones LED: Led rojo Inicialización: LED parpadea 1 vez por segundo.
Seite 63 SAET-94 S.L. - C/Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tíquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.
Seite 64 10� Datos técnicos IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Dimensiones sobre revoque circular Ø 126 × 65 mm (long. × sobre revoque rectangular 95 × 95 × 65 mm anch. × alt.) empotrado circular Ø 124 × 78 mm empotrado rectangular 94 × 94 × 78 mm Consumo Para una planificación segura debe considerarse un consumo de corriente de de potencia mediante DALI 10 V y una reserva adicional del 20 % (tal y como se especifica en la norma DALI-...
Seite 65 11� Fallos de funcionamiento Fallo Causa Remedio Sensor sin tensión n Fusible ha saltado, desco- n Conectar, cambiar el fusi- nectado, línea dali ble; conectar el interrup- interrumpida tor de alimentación, com- probar el cable dali con un comprobador de tensión n Cortocircuito n Comprobar conexiones Valor de luminosidad...
Seite 66 1� Sobre este documento – Por favor, leia-o com atenção e guarde-o em lugar seguro! – Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento. – Reservado o direito a alterações que visem o progresso técnico. Explicação de símbolos Aviso de perigo! Remete para referências do texto no documento�...
Seite 67 Passos para montagem Itens fornecidos para a montagem à superfície (Fig� 3�1) Itens fornecidos para a montagem embutida (Fig� 3�2) Vista geral do aparelho (Fig� 3�3) A Módulo de ligação para montagem à superfície B Módulo de ligação para montagem embutida C Módulo detetor D Obturador E Tampa de acabamento redonda ou quadrada Dimensões do produto...
Seite 68 Passos para ligação do cabo de alimentação em montagem embutida (Fig� 5�1) Passos para ligação do cabo de alimentação em montagem à superfície (Fig� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Passos para ligação do cabo de alimentação em montagem embutida (montagem na parede) IS 3180 (Fig�...
Seite 69 IS 3180 (Fig� 5�10) lente de 20 m lente de 8 m Altura de Nível de tan- Nível de tan- monta- radial radial ajuste gencial ajuste gencial 5 m 2,5 m 3 m 2,0 m – 6 m 2,5 m – 5 m 2,5 m 1,5 m – 7 m 3,0 m – 6 m 3,0 m – 8 m 3,0 m –...
Seite 70 DALI Application Controller. Adicionalmente, existe a possibilidade de uma transferência cíclica automática ou temporizada. Para mais informações, consulte a descrição de interface na internet em: DALI-2.steinel.de Funcionamento dos LEDs: LED vermelho Inicialização: o LED pisca 1 × por segundo.
Seite 71 Nós concedemos-lhe 5 anos de garantia sobre o perfeito estado e o correto funcionamento do seu produto da série STEINEL Professional. Garantimos-lhe que o produto não apresenta quaisquer defei- tos de material, fabrico e construção.
Seite 72 10� Dados técnicos IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Dimensões Montagem à superfície, redonda Ø 126 × 65 mm (l × a × p) Montagem à superfície, quadrada 95 × 95 × 65 mm Montagem embutida, redonda Ø 124 × 78 mm Montagem embutida, quadrada 94 × 94 × 78 mm Potência at- Para um planeamento seguro, por favor assuma um consumo de corrente de ravés de DALI 10 V e uma reserva adicional de 20 % (como especificado na norma DALI-2 IEC (12 –...
Seite 73 11� Falhas de funcionamento Falha Causa Solução O detetor não tem n Proteção disparou, n Rearme ou substitua o tensão não ligado, linha DALI fusível, ligue o interruptor interrompida de rede, verifique a linha DALI com um multímetro n Curto-circuito n Verifique as ligações Valor de luminosidade n Linha interrompida...
Seite 74 1� Om detta dokument – Läs noga igenom dokumentet och förvara det väl! – Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke. – Ändringar som görs pga den tekniska utvecklingen, förbehålles. Symbolförklaring Varning för fara! Hänvisning till textställen i dokumentet� 2�...
Seite 75 Montagesteg Utseende utanpåliggande montage (Bild 3�1) Utseende infällt montage (Bild 3�2) Översikt över enheter (Bild 3�3) A Anslutningsmodul utanpåliggande kabel B Anslutningsmodul infällt montage C Sensormodul D Täckskal E Dekorram rund eller kantig Mått Utanpåliggande / infällt montage (Bild 3�4) IS 3360 , IS 3360 MX , IS 345 Utanpåliggande / infällt montage (Bild 3�5) IS 345 MX Utanpåliggande / Väggmontage (Bild 3�6) IS 3180 4�...
Seite 76 Montagesteg infällt montage (Bild 5�1) Montagesteg utanpåliggande kabel (Bild 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montagesteg infällt montage (väggmontage) IS 3180 (Bild 5�3) För väggmontaget av IS 3180 finns ett vattenavledningshål markerat bredvid tätnings- gummit (Ø 5 mm borr). Öppna det vid behov. (Bild 5�3) •...
Seite 77 IS 3180 (Bild 5�10) 20 m lins 8 m lins Montage- inställ- inställ- ningsnivå tangentiell radial ningsnivå tangentiell radial höjd 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m – 3,0 m 12 m 4,5 m...
Seite 78 DALI-norm IEC 62386 del 101, del 103, del 303 och del 304 är tillgängliga. De av sen- sorn uppmätta rörelse- och ljusstyrkevärdena kan hämtas av DALI Application Controller. Dessutom kan sändningen ske cykliskt antingen automatiskt eller tidsbaserat. Detaljerad information finns i gränssnittsbeskrivningen i internet på: DALI-2.steinel.de LED-funktion: Röd LED Initialisering: LED blinkar 1×...
Seite 79 9� Tillverkargaranti Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock- Clarholz, Tyskland Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som kund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom...
Seite 80 Därutöver bortfaller garantin: – vid normal förslitning p.g.a. användning eller annan naturlig förslitning på pro- duktdelar eller brister på STEINEL Professional-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning, – vid användning av produkten för ändamål den inte är avsedd eller vid osakkunnig användning eller om bruksanvisningen ignoreras,...
Seite 81 10� Tekniska data IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Mått Utanpåliggande montage, runt Ø 126 × 65 mm (L × B × H) Utanpåliggande montage, kvadratiskt 95 × 95 × 65 mm Infällt montage, runt Ø 124 × 78 mm Infällt montage, kvadratiskt 94 × 94 × 78 mm Systemeffekt via För en säker planering bör du utgå ifrån en strömförbrukning på 10 V plus extra DALI (12 –...
Seite 82 11� Driftstörningar Störning Orsak Åtgärd Sensor utan spänning n Säkringen har utlöst, n Slå till säkringen, byt ut, är inte påkopplad, slå till spänningen, DALI-ledning avbruten testa DALI-ledningen med spänningsprovare n Kortslutning n Kontrollera anslutningarna Ljusnivåvärdena över- n Avbrott i kabel n Kontrollera ledningen förs ej n DALI-spännings-...
Seite 83 1� Om dette dokument – Læs vejledningen omhyggeligt, og gem den. – Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse. – Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling. Symbolforklaring Advarsel mod farer! Henvisning til tekststeder i dokumentet� 2�...
Seite 84 Monteringstrin Leveringsomfang til synlig ledningsføring (Fig� 3�1) Leveringsomfang til skjult ledningsføring (Fig� 3�2) Oversigt over enheden (Fig� 3�3) A Tilslutningsmodul til synlig tilførselsledning B Tilslutningsmodul til skjult tilførselsledning C Sensormodul D Afdækning E Designkappe rund eller firkantet Produktmål Synlig / skjult (Fig� 3�4) IS 3360, IS 3360 MX, IS 345 Synlig / skjult (Fig� 3�5) IS 345 MX Synlig / vægmontering (Fig� 3�6) IS 3180 4�...
Seite 85 Monteringstrin til skjult tilførselsledning (Fig� 5�1) Monteringstrin til synlig tilførselsledning (Fig� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Monteringstrin for skjult tilførselsledning (vægmontering) IS 3180 (Fig� 5�3) Til vægmontering af IS 3180 er der angivet et vandudløbshul ved siden af tætnings- gummiet (Ø 5 mm bor). Dette skal åbnes ved behov (Fig� 5�3) •...
Seite 86 IS 3180 (Fig� 5�10) 20 m linse 8 m linse Monte- Indstil- Tangen- Indstil- Tangen- rings- Radialt Radialt lingstrin tialt lingstrin tialt højde 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 87 304 er til rådighed. De bevægelses- og lysstyrkeværdier, som sensoren har beregnet, kan udlæses fra DALI Application Controller. Derudover er der mulighed for automatisk eller tidsbaseret cyklisk overførsel. Du finder detaljerede informationer i interfacebeskrivelsen på internettet under adressen: DALI-2.steinel.de LED-funktion: Rød LED Initialisering: LED blinker 1 × i sekundet.
Seite 88 Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensor- teknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl.
Seite 89 10� Tekniske data IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Mål Synlig ledningsføring rund Ø 126 × 65 mm (L × B × H) Synlig ledningsføring firkantet 95 × 95 × 65 mm Skjult rund Ø 124 × 78 mm Skjult firkantet 94 × 94 × 78 mm Effektforbrug via Af hensyn til en sikker planlægning bør du gå ud fra et strømforbrug på 10 V og DALI (12 –...
Seite 90 11� Driftsforstyrrelser Fejl Årsag Afhjælpning Sensoren har ingen n Sikring udløst, ikke slået til, n Slå sikring til, udskift, spænding DALI-ledning afbrudt tænd tænd / sluk-kontakt, kontrollér DALI-ledning med en spændingstester n Kortslutning n Kontrollér tilslutninger Lysstyrkeværdi n Ledning afbrudt n Kontrollér ledning overføres ikke n DALI-spændingsforsyning...
Seite 91 1� Tämä asiakirja – Lue huolellisesti ja säilytä tulevaa tarvetta varten! – Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan. – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään. Symbolit Vaaroista ilmoittava varoitus! Viite asiakirjan tekstin kohtiin� 2� Yleiset turvaohjeet Katkaise virta, ennen kuin suoritat tunnistimelle mitään toimenpiteitä! •...
Seite 92 Asennuksen vaiheet Pinta-asennettavan mallin toimintuslaajuus (Kuva 3�1) Uppoasennettavan mallin toimituslaajuus (Kuva 3�2) Laitteen yleiskuva (Kuva 3�3) A Johdon pinta-asennuksen liitäntämoduuli B Johdon uppoasennuksen liitäntämoduuli C Tunnistinmoduuli D Linssinsuojus E Pyöreä tai kulmikas tunnistimen suojus Tuotteen mitat Pinta-asennus / uppoasennus (Kuva 3�4) IS 3360, IS 3360 MX, IS 345 Pinta-asennus / uppoasennus (Kuva 3�5) IS 345 MX Pinta-asennus / asennus seinään (Kuva 3�6) IS 3180 4�...
Seite 93 Johdon uppoasennuksen vaiheet (Kuva 5�1) Johdon pinta-asennuksen vaiheet (Kuva 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Uppoasennettavan johdon asennuksen vaiheet (asennus seinään) IS 3180 (Kuva 5�3) IS 3180 -tunnistimen seinään kiinnittämistä varten tiivistekumin viereen on merkitty tyhjennysreikä (Ø 5 mm:n pora). Se on avattava tarvittaessa. (Kuva 5�3) •...
Seite 94 IS 3180 (Kuva 5�10) 20 m linssi 8 m linssi Asennus- Asetus- Kohti- Asetus- Kohti- Sivuuttaen Sivuuttaen korkeus porras suoraan porras suoraan 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 95 Tunnistimen selvittämät liike- ja kirkkausarvot voidaan kysyä DALI Application Controller -laitteesta. Sen lisäksi on automaattisen tai aikaan perustuvan jaksoittaisen lähettämisen mahdollisuus. Tarkat tiedot löytyvät Internetistä liitäntöjen kuvauksesta osoitteessa: DALI-2.steinel.de LED-toiminto: Punainen LED Alustus: LED vilkkuu 1 × sekunnissa.
Seite 96 9� Valmistajan takuu Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoi- keuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL- Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole mate- riaali-, valmistus- ja rakennevikoja.
Seite 97 10� Tekniset tiedot IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Mitat Pinta-asennus pyöreä Ø 126 × 65 mm (P × L × K) Pinta-asennus kulmikas 95 × 95 × 65 mm Uppoasennus pyöreä Ø 124 × 78 mm Uppoasennus kulmikas 94 × 94 × 78 mm Ottoteho DA- Turvallisen suunnittelun onnistumiseksi pidä lähtökohtana 10 V:n ottotehoa ja LI-2:n kautta (12 – 22,5 V DC, 20 %:n lisävaraa (DALI-2-normin IEC 62386-101 mukaisesti).
Seite 98 11� Käyttöhäiriöt Häiriö Häiriön poisto Tunnistimelle ei tule n Sulake on lauennut, n Kytke sulake päälle, vaihda sähköä ei kytketty päälle, sulake, kytke verkkokytkin katkos DALI-johdossa päälle, tarkista DALI-johto jännitteenkoettimella n Oikosulku n Tarkasta liitännät Kirkkausarvoa ei välitetä n Katkos johdossa n Tarkista johto n DALI-tehonsyöttö...
Seite 99 1� Om dette dokumentet – Les dokumentet nøye og ta vare på det! – Med opphavsrett. Ettertrykk, også i utdrag, kun med vår tillatelse. – Det tas forbehold om endringer som tjener tekniske fremskritt. Symbolforklaring Advarsel om fare! Henvisning til tekststeder i dokumentet� 2�...
Seite 100 Fremgang ved montering Leveringsomfang for åpen ledningsføring (Ill� 3�1) Leveringsomfang for skjult ledningsføring (Ill� 3�2) Apparatoversikt (Ill� 3�3) A Tilkoblingsmodul åpen ledningsføring B Tilkoblingsmodul skjult ledningsføring C Sensormodul D Dekkplate E Designramme rund eller firkantet Produktmål Åpen / skjult (Ill� 3�4) IS 3360 , IS 3360 MX , IS 345 Åpen / skjult (Ill� 3�5) IS 345 MX Åpen / montering på...
Seite 101 Fremgangsmåte ved montering, skjult ledningsføring (Ill� 5�1) Fremgangsmåte ved montering, åpen ledningsføring (Ill� 5�2) IS 3360 , IS 3360 MX Highbay , IS 345 , IS 345 Highbay Fremgangsmåte ved montering av skjult ledningsføring (montering på vegg) IS 3180 (Ill� 5�3) For montering av IS 3180 på vegg er det et antydet avvanningshull ved siden av tetningsgummiene (bor med Ø...
Seite 102 IS 3180 (Ill� 5�10) 20 m linse 8 m linse innstil- innstil- Monte- lings- tangential radial lings- tangential radial ringshøyde nivå nivå 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 103 DALI Application Controller. I tillegg er det mulig med automatisk eller tidsbasert syklisk sending. Detaljert informasjon finner du i grensesnittbeskrivelsen på Internett under: DALI-2.steinel.de LED-funksjon: Rød LED Initialisering: LED blinker 1 × pr. sekund.
Seite 104 I den grad disse rettighetene finnes i ditt land, verken innskrenkes eller forkortes de på grunn av vår garantierklæring. Vi gir deg fem års garanti på at ditt sensorprodukt fra STEINEL Professional er uten mangler og fungerer som det skal. Vi garanterer at dette produktet ikke har material-, produksjons- eller konstruksjonsfeil. Vi garanterer at alle elektroniske deler og kabler fungerer, og at alle materialer og overflater er uten mangler.
Seite 105 10� Tekniske spesifikasjoner IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Mål Åpen rund Ø 126 × 65 mm (l × b × h) Åpen firkantet 95 × 95 × 65 mm Skjult rund Ø 124 × 78 mm Skjult firkantet 94 × 94 × 78 mm Effektopptak via For sikker planlegging bes du gå ut fra 10 V strømopptak og ytterligere 20 % DALI (12 –...
Seite 106 11� Driftsfeil Feil Årsak Tiltak Sensoren har ikke n Sikringen er gått, ikke n Aktiver sikringen, sett i ny; spenning slått på, brudd på slå på ledningsbryteren, DALI-ledningen kontroller DALI-ledningen med en spenningstester n Kortslutning n Kontroller koblingene Lysstyrkeverdien n Brudd på ledningen n Kontroller ledningen overføres ikke n DALI-spenningsforsyning...
Seite 107 1� Σχετικά με αυτό το έγγραφο – Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο� 2�...
Seite 108 Η ανιχνευθείσα θερμική ακτινοβολία μετατρέπεται ηλεκτρονικά και εκπέμπεται ένα τηλεγράφημα κίνησης στον αγωγό Bus. Μέσα από εμπόδια, όπως π.χ. τοίχους ή υαλοπίνακες δεν ανιχνεύεται θερμική ακτινοβολία. Βήματα εγκατάστασης Πακέτο παράδοσης εξωτοίχιας εγκατάστασης (εικ� 3�1) Πακέτο παράδοσης ενδοτοίχιας εγκατάστασης (εικ� 3�2) Επισκόπηση...
Seite 109 Βήματα ενδοτοίχιας εγκατάστασης αγωγού τροφοδοσίας (εικ� 5�1) Βήματα εξωτοίχιας εγκατάστασης αγωγού τροφοδοσίας (εικ� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Βήματα ενδοτοίχιας εγκατάστασης αγωγού τροφοδοσίας (εγκατάσταση τοίχου) IS 3180 (εικ� 5�3) Για εγκατάσταση τοίχου του IS 3180 υπάρχει δίπλα από τα λαστιχένια στεγανοποι- ητικά σήμανση οπής αποστράγγισης (τρυπάνι Ø 5 mm). Η οπή αυτή θα πρέπει να ανοιχτεί...
Seite 110 IS 3180 (εικ� 5�10) Φακός 20 m Φακός 8 m Ύψος εγκατά- Βαθμίδα εφαπτο- Βαθμίδα εφαπτο- ακτινικά ακτινικά στασης ρύθμισης μενικά ρύθμισης μενικά 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 111 από τον αισθητήρα, μπορούν να ερωτηματηθούν από τον DALI Application Controller. Επιπλέον υφίσταται η δυνατότητα αυτόματης ή βασιζόμενης στο χρόνο κυκλικής εκπομπής. Λεπτομερείς πληροφορίες θα βρείτε στις προδιαγραφές διεπαφής στο διαδίκτυο: DALI-2.steinel.de Λειτουργία LED: Κόκκινο LED Αρχικοποίηση: LED αναβοσβήνει 1 φορά ανά δευτερόλεπτο.
Seite 112 Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη. Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη...
Seite 113 10� Tεχνικά δεδομένα IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Διαστάσεις Εξωτοίχια στρόγγυλο Ø 126 × 65 mm (Μ × Π × Υ) Εξωτοίχια με γωνίες 95 × 95 × 65 mm Ενδοτοίχια στρόγγυλο Ø 124 × 78 mm Ενδοτοίχια με γωνίες 94 × 94 × 78 mm Ισχύς εισόδου μέσω DALI Για ασφαλή σχεδιασμό, υποθέστε μια κατανάλωση ρεύματος 10V και μια (12 –...
Seite 114 11� Διαταραχές λειτουργίας Βλάβη Αιτία Βοήθεια Αισθητήρας χωρίς τάση n Ασφάλεια αντέδρασε, μη n Ενεργοποίηση ασφάλει- ενεργοποιημένη, διακοπή ας, αντικατάσταση, ενεργο- κυκλώματος DALI ποίηση διακόπτη δικτύου, έλεγχος κυκλώματος DALI με δοκιμαστικό τάσης n Βραχυκύκλωμα n Ελέγχετε συνδέσεις Δεν διαβιβάζεται τιμή n Διακόπηκε...
Seite 115 1� Bu doküman hakkında – Lütfen itinayla okuyun ve saklayın! – Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. – Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır. Sembol açıklaması Tehlikelere karşı uyarı! Dokümandaki metin kısımlarına gönderme� 2�...
Seite 116 Montaj adımları Sıva üstü montaj teslimat kapsamı (Şek� 3�1) Sıva altı montaj teslimat kapsamı (Şek� 3�2) Cihazın genel görünümü (Şek� 3�3) A Bağlantı modülü Besleme kablosu, sıva üstü B Bağlantı modülü Besleme kablosu, sıva altı C Sensör modülü D Muhafaza siperliği E Dizayn blendaj, yuvarlak veya köşeli Ürünün boyutları...
Seite 117 Montaj adımları, sıva altı besleme kablosu (Şek� 5�1) Montaj adımları, sıva üstü besleme kablosu (Şek� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montaj adımları, sıva altı besleme kablosu (duvara montaj) IS 3180 (Şek� 5�3) IS 3180'in duvara montajı için, yalıtım lastiklerinin yanında bir su tahliye deliği öngörül- müştür (Ø...
Seite 118 IS 3180 (Şek� 5�10) 20 m Mercek 8 m Mercek Montaj Ayar Ayar teğetsel radyal teğetsel radyal yüksekliği kademesi kademesi 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m – 3,0 m 12 m 4,5 m...
Seite 119 Sensör tarafından belirlenen hareket ve parlaklık değerleri, DALI Application Controller tarafından sorgulanabilir. Ek olarak, otomatik veya zamana dayalı bir çevrimsel aktarım seçeneği mevcuttur. Detaylı bilgileri, internetteki arabirim açıklamasında bulabilirsiniz: DALI-2.steinel.de LED fonksiyonu: Kırmızı LED Başlatma: LED saniyede 1 kere yanıp söner.
Seite 120 Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz. Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr...
Seite 121 10� Teknik özellikler IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Boyutlar Sıva üstü yuvarlak Ø 126 × 65 mm (U × G × Y) Sıva üstü köşeli 95 × 95 × 65 mm Sıva altı yuvarlak Ø 124 × 78 mm Sıva altı köşeli 94 × 94 × 78 mm DALI üzerinden çekilen güç Güvenli bir planlama için lütfen, 10 V'luk bir güç tüketimi ve % 20 ek rezerv (12 –...
Seite 122 11� İşletim arızaları Arıza Nedeni Giderilmesi Sensörde elektrik yok n Sigorta atmış, n Sigortayı çalıştırın, değiştirin, çalıştırılmamış, elektrik anahtarını çalıştırın, DALI kablosu kopuk DALI kablosunu avometre ile gözden geçirin n Kısa devre n Bağlantıları gözden geçirin n Kabloyu kontrol edin Parlaklık değeri n Kablo kopuk belirlenemiyor...
Seite 123 1� Tudnivaló a dokumentummal kapcsolatban – Kérjük, olvassa el figyelmesen és őrizze meg! – Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. – A műszaki fejlődést szolgáló változtatások jogát fenntartjuk. Jelmagyarázat Figyelmeztetés veszélyekre! A dokumentum szöveghelyeire utal� 2�...
Seite 124 A szerelés lépései Vakolat feletti felszerelés szállítási terjedelme (3�1� Ábra) Süllyesztett felszerelés szállítási terjedelme (3�2� Ábra) A készülék áttekintése (3�3� Ábra) A Vakolat feletti vezetékezés csatlakozómodul B Vakolat alatti vezetékezés csatlakozómodul C Érzékelő modul D Takaróbetét E Kerek vagy szögletes előlap Termékméretek Vakolat felett / falba süllyesztett (3�4�...
Seite 125 Falba süllyesztett betápvezeték szerelésének lépései (5�1� Ábra) Vakolat feletti betápvezeték szerelésének lépései (5�2� Ábra) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay IS 3180 falba süllyesztett betápvezeték (fali szerelés) szerelésének lépései (5�3� Ábra) Az IS 3180 falra szereléséhez a tömítőgumik mellet egy vízelvezető lyuk szükséges (Ø...
Seite 126 IS 3180 (5�10� ábra) 20 m-es lencse 8 m-es lencse Szerelési magas- Beállítási Érintő Sugár- Beállítási Érintő Sugár- ság fokozat irányban irányban fokozat irányban irányban 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m –...
Seite 127 áll. Az érzékelő mozgási- és fényerő-értékei lekérdezhetőek a DALI App- lication Controller rendszerből. Fennáll a lehetősége egy automatikus vagy egy időalapú ciklikus küldésnek is. Részletes tájékoztatást az Interneten talál az interfész leírásában a következő webolda- lon: DALI-2.steinel.de LED funkció: Piros LED Inicializálás: LED másodpercenként 1 × villog.
Seite 128 Amennyiben léteznek ilyen jogok az Ön lakóhelye szerinti országban, jelen jótállási nyilatkozatunk semmiben sem szűkíti és korlátozza azokat. A magunk részéről 5 év jótállást adunk arra, hogy az Ön által vásárolt STEINEL professzionális érzékelő termék kifogástalan minőségű és rendesen működik.
Seite 129 10� Műszaki adatok IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Méretek Vakolat fölött kerek Ø 126 × 65 mm (H × Sz × M) Vakolat fölött szögletes 95 × 95 × 65 mm Vakolat alatt kerek Ø 124 × 78 mm Vakolat alatt, szögletes 94 × 94 × 78 mm Teljesítmény- felvétel DALI-n A biztonságos tervezés érdekében, kérjük, induljon ki 10 V áramfelvételből, vala- (12 –...
Seite 130 11� Üzemzavarok Zavar Elhárítása A mozgásérzékelő nem n Kioldott a biztosíték, n Kapcsolja be a biztosítékot, kap feszültséget nincs bekapcsolva, cserélje ki, kapcsolja be a megtört a DALI-vezeték hálózati kapcsolót, ellenőriz- ze a DALI-vezetéket a fe- szültségellenőrzővel n Rövidzárlat n Ellenőrizze a csatlakozá- sokat A fényerő-érték nem n A vezeték megszakadt...
Seite 131 1� K tomuto dokumentu – Pozorně si jej přečtěte a uschovejte! – Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny. Vysvětlení symbolů Varování před nebezpečím! Odkaz na text v dokumentu� 2� Všeobecné bezpečnostní pokyny Před zahájením jakýchkoli prací na senzoru přerušit přívod napětí! •...
Seite 132 Postup při montáži Rozsah dodávky, montáž na omítku (Obr� 3�1) Rozsah dodávky, montáž pod omítku (Obr� 3�2) Přehled zařízení (Obr� 3�3) A Připojovací modul síťového přívodního vedení na omítku B Připojovací modul síťového přívodního vedení pod omítku C Senzorový modul D Krycí segment E Ozdobný...
Seite 133 Montážní kroky, přívodní vedení pod omítku (Obr� 5�1) Montážní kroky, přívodní vedení na omítku (Obr� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montážní kroky, přívodní vedení pod omítku (montáž na stěnu) IS 3180 (Obr� 5�3) K montáži IS 3180 na stěnu je vedle těsnicí pryže naznačen odvodňovací otvor (Ø...
Seite 134 IS 3180 (Obr� 5�10) Čočka 20 m Čočka 8 m Montážní stupeň tangenci- stupeň tangenci- radiálně radiálně výška nastavení álně nastavení álně 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 135 DALI IEC 62386, část 101, část 103, část 303 a část 304. Světelnost a hodnoty pohybu zjištěné senzorem mohou být požadovány aplikačním řadičem DALI. Navíc existuje možnost automatického nebo časového cyklického odesílání. Podrobné informace najdete v popisu rozhraní na internetových stránkách: DALI-2.steinel.de Funkce LED: Červená LED Inicializace: LED bliká...
Seite 136 Chcete-li váš výrobek reklamovat, zašlete jej nedemontovaný a vyplaceně s ori- ginálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali.
Seite 137 10� Technické parametry IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Rozměry na omítce kulaté Ø 126 × 65 mm (d × š × v) na omítce hranaté 95 × 95 × 65 mm pod omítkou kulaté Ø 124 × 78 mm pod omítkou hranaté 94 × 94 × 78 mm Příkon prostřed- nictvím DALI Pro bezpečné plánování vycházejte ze spotřeby proudu 10 V s dodatečnou rezer- (12 –...
Seite 138 11� Provozní poruchy Porucha Příčina Náprava Senzor je bez napětí n Pojistka zareagovala, n Zapnout, vyměnit pojist- svítidlo není zapnuté, ku; zapnout síťový vypínač, přerušené vedení DALI zkontrolovat vedení DALI pomocí zkoušečky napětí n Zkrat n Zkontrolovat připojení Světelnost není n Vedení...
Seite 139 1� O tomto dokumente – Pozorne si ho prečítajte a uschovajte! – Chránené autorskými právami. Dotlač, aj keď iba v skrátenej verzii, je povolená iba s naším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku. Vysvetlenie symbolov Varovanie pred nebezpečenstvami! Odkaz na textové...
Seite 140 Montážny postup Rozsah dodávky pre nadomietkovú montáž (Obr� 3�1) Rozsah dodávky pre podomietkovú montáž (Obr� 3�2) Prehľad dielov výrobku (Obr� 3�3) A Pripojovací modul prípojného vedenia, nadomietkové B Pripojovací modul prípojného vedenia, podomietkové C Senzorový modul D Kryt E Dizajnové tienidlo okrúhle alebo hranaté Rozmery výrobku Na omietke / pod omietkou (Obr� 3�4) IS 3360, IS 3360 MX, IS 345 Na omietke / pod omietkou (Obr� 3�5) IS 345 MX...
Seite 141 Montážne kroky pre prípojné podomietkové vedenie (Obr� 5�1) Montážne kroky pre prípojné nadomietkové vedenie (Obr� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montážne kroky pre prípojné podomietkové vedenie (nástenná montáž) IS 3180 (Obr� 5�3) Na nástennú montáž IS 3180 je okrem tesniacej gumy naznačený aj odvodňovací otvor (vrták Ø...
Seite 142 IS 3180 (Obr� 5�10) 20 m šošovka 8 m šošovka Montážna regulačný tangenci- regulačný tangenci- radiálne radiálne výška stupeň álne stupeň álne 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 143 DALI IEC 62386 časť 101, časť 103, časť 303 a časť 304. Jednotka DALI Application Controller si môže vyžiadať údaje o pohybe a svetlosti sprostredkované senzorom. Dodatočne existuje možnosť automatického alebo cyklického vysielania na báze času. Podrobné informácie nájdete v opise rozhrania na internetovej adrese: DALI-2.steinel.de Funkcia LED: Červená LED Inicializácia: LED bliká...
Seite 144 Ak chcete svoj výrobok reklamovať, zašlite ho v kompletnom stave a s uhradenými prepra- vnými nákladmi spolu s originálnym dokladom o kúpe, ktorý musí obsahovať dátum kúpy a označenie výrobku, svojmu predajcovi alebo priamo nám na adresu STEINEL Technik s.r.o Rumunská 655/9, 460 01 Liberec 4. Odporúčame vám, aby ste si svoj doklad o kúpe starostlivo uschovali až...
Seite 145 10� Technické údaje IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Rozmery Na omietku, okrúhle Ø 126 × 65 mm (D × Š × V) Na omietku, hranaté 95 × 95 × 65 mm Pod omietku, okrúhle Ø 124 × 78 mm Pod omietku, hranaté 94 × 94 × 78 mm Príkon cez DALI Pre bezpečné plánovanie predpokladajte príkon 10 V a dodatočnú 20 % rezervu (12 –...
Seite 146 11� Prevádzkové poruchy Porucha Príčina Riešenie Senzor je bez napätia n Aktivovala sa poistka, n Zapnúť poistku, vymeniť, nezapnuté, vedenie DALI zapnúť sieťový spínač; prerušené skontrolovať vedenie DALI pomocou skúšačky napätia n Skrat n Skontrolovať prípojky Hodnota svetlosti sa n Prerušené vedenie n Skontrolovať...
Seite 147 1� Informacje o tym dokumencie – Zapoznać się dokładnie i zostawić do przechowania! – Dokument chroniony prawem autorskim. Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody. – Zmiany, wynikające z postępu technicznego, zastrzeżone. Objaśnienie symboli Ostrzeżenie przed zagrożeniami! Odsyłacz do tekstu w dokumencie� 2�...
Seite 148 Czynności montażowe Zakres dostawy do montażu natynkowego (Rys� 3�1) Zakres dostawy do montażu podtynkowego (Rys� 3�2) Przegląd urządzenia (Rys� 3�3) A Moduł podłączeniowy przewód natynkowy B Moduł podłączeniowy przewód podtynkowy C Moduł czujnika D Przesłona E Przesłona stylizowana okrągła lub prostokątna Wymiary produktu Wersja natynkowa / podtynkowa (Rys� 3�4) IS 3360, IS 3360 MX, IS 345 Wersja natynkowa / podtynkowa (Rys� 3�5) IS 345 MX...
Seite 149 Etapy montażu w przypadku przewodu podtynkowego (Rys� 5�1) Etapy montażu w przypadku przewodu natynkowego (Rys� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Etapy montażu w przypadku przewodu podtynkowego IS 3180 (montaż na ścianie) (Rys� 5�3) W celu wykonania montażu na ścianie IS 3180 oprócz uszczelki gumowej zaznaczo- no także otwór do odprowadzania wody (Ø...
Seite 150 IS 3180 (Rys� 5�10) soczewka 20 m soczewka 8 m Wysokość zakres zakres stycznie promieniowo stycznie promieniowo montażu ustawienia ustawienia 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m – 3,0 m 12 m 4,5 m...
Seite 151 304. DALI Application Controller może korzystać z wykrytych przez czujnik warto- ści dot. ruchu i jasności. Oprócz tego istnieje możliwość wysyłania automatycznego lub cyklicznego czasowego. Szczegółowe informacje znajdą Państwo w opisie interfejsów w Internecie na stronie DALI-2.steinel.de Funkcja LED: czerwona dioda LED Inicjalizacja: dioda LED miga 1 × na sekundę.
Seite 152 9� Gwarancja producenta Gwarancja producenta STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock- Clarholz, Niemcy Wszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi, gwarancji zgodnie z poniższymi warunkami: Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają...
Seite 153 Poza tym gwarancja nie obejmuje: – w przypadku zużycia części produktu uwarunkowanego eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL Professional, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia, – w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy, bądź...
Seite 154 10� Dane techniczne IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Wymiary Montaż natynkowy wersja okrągła Ø 126 × 65 mm dł. × Montaż natynkowy wersja prostokątna 95 × 95 × 65 mm szer. × Montaż podtynkowy wersja okrągła Ø 124 × 78 mm wys. Montaż podtynkowy wersja prostokątna 94 × 94 × 78 mm Pobór mocy W celu bezpiecznego planowania należy założyć...
Seite 155 11� Usterki Usterka Przyczyna Usuwanie Brak napięcia n Zadziałał bezpiecznik, n Włączyć, wymienić zasilającego czujnik niewłączony wyłącznik bezpiecznik; włączyć sieciowy, przerwany wyłącznik sieciowy; przewód DALI sprawdzić przewód DALI próbnikiem napięcia n Zwarcie n Sprawdzić podłączenia elektryczne Wartość jasności nie n Przerwany przewód n Sprawdzić...
Seite 156 1� Despre acest document – Vă rugăm să citiţi cu atenţie documentul şi să-l păstraţi! – Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră. – Ne rezervăm dreptul de a face modificări care servesc progresului tehnic. Explicaţia simbolurilor Atenţie, pericole! Trimitere la pasaje din document�...
Seite 157 Etapele montării Volumul livrării - montaj pe tencuială (Fig� 3�1) Volumul livrării - montaj sub tencuială (Fig� 3�2) Prezentare generală a aparatului (Fig� 3�3) A Modul de conectare cu cablu pe tencuială B Modul de conectare cu cablu sub tencuială C Modul senzor D Diafragmă...
Seite 158 Etape montaj cablu sub tencuială (Fig� 5�1) Etape montaj cablu pe tencuială (Fig� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Etape montaj cablu sub tencuială (montaj pe perete) IS 3180 (Fig� 5�3) Pentru montarea pe perete a aparatului IS 3180, lângă garniturile din cauciuc este semnalat locul unui eventual orificiu pentru evacuarea apei (burghiu Ø...
Seite 159 IS 3180 (Fig� 5�10) 20 m Lentilă 8 m Lentilă Înălţime Treaptă Treaptă de reglaj tangenţial radial de reglaj tangenţial radial de montaj 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 160 Partea 304. Valorile de mişcare şi luminozitate detectate de senzor pot fi interogate de DALI Application Controller. Suplimentar există posibilitatea unui emiţător ciclic automat sau temporizat. Informaţii detaliate găsiţi în descrierea interfeţei, în Internet, pe: DALI-2.steinel.de Funcţie LED: LED roşu Iniţializare: LED-ul clipeşte 1 × pe secundă.
Seite 161 STEINEL Distribution SRL; 505400 Rasnov, jud.Brasov; Str. Campului, nr.1; FSR Hala Scularie Birourile 4-7. Din acest motiv vă recomandăm să păstraţi cu grijă chitanţa până la expirarea termenului de garanţie. STEINEL nu suportă costurile de transport şi nu îşi asumă riscurile asociate transportului pentru returnarea produselor.
Seite 162 10� Date tehnice IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Dimensiuni Pe tencuială rotund Ø 126 × 65 mm (L × l × H) Pe tencuială pătrat 95 × 95 × 65 mm Sub tencuială rotund Ø 124 × 78 mm sub tencuială pătrat 94 × 94 × 78 mm Consum de Pentru o proiectare sigură, vă rugăm să luați în calcul un consum de curent de putere prin DALI 10 V şi, suplimentar, o rezervă...
Seite 163 11� Defecţiuni în funcţionare Defecţiune Cauză Remediu Senzor fără tensiune n Siguranţa a declanşat, n Cuplaţi siguranţa, înlocuiţi-o, aparat neconectat, cuplaţi întrerupătorul de cablu DALI întrerupt reţea; verificaţi cablul DALI cu ajutorul unui creion de tensiune n Scurtcircuit n Verificaţi conexiunile Valoarea luminozității n Cablu întrerupt n Controlaţi cablul...
Seite 164 1� O tem dokumentu – Natančno preberite in shranite! – Zaščiteno z avtorskimi pravicami.Ponatis v celoti ali po delih je dovoljen le z našim soglasjem. – Spremembe zaradi tehničnega napredka so pridržane. Razlaga simbolov Opozorilo pred nevarnostmi! Napotek na mesta besedila v dokumentu� 2�...
Seite 165 Navodila za montažo Obseg dobave za nadometno montažo (Sl 3�1) Obseg dobave za podometno montažo (Sl� 3�2) Pregled sestavnih delov (Sl� 3�3) A Priključni modul za napeljavo za nadometno napeljavo B Priključni modul za napeljavo za podometno napeljavo C Sensorski modul D Prekrivna skodelica E Dizajnersko zastiralo okroglo in pravokotno Mere izdelka...
Seite 166 Montažni koraki podometna napeljava (Sl� 5�1). Montažni koraki nadometna napeljava (Sl� 5�2). IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montažni koraki podometna napeljava (stenska montaža) IS 3180 (Sl� 5�3). Za stensko montažo IS 3180 je poleg tesnilne gume nakazana tudi odprtina za od- vodnjavanje (sveder Ø...
Seite 167 IS 3180 (Sl� 5�10) 20 m leča 8 m leča Višina Stopnja Stopnja montaže nastavitve Tangentno Radialno nastavitve Tangentno Radialno 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m – 3,0 m 12 m 4,5 m 3,5 m...
Seite 168 DALI-standarda IEC 62386 del 101, del 103, del 303 in del 304. Vrednosti gibanja in svetlosti, ki jih registrira senzor, si lahko prikažete z aplikacijskim krmiljem DALI. Dodatno je na voljo možnost samodejnega ali časovno odvisnega cikličnega oddajanja. Podrobne informacije najdete v opisu vmesnika na spletni strani: DALI-2.steinel.de Delovanje LED: Rdeča LED Inicializacija: LED utripne 1 × na sekundo.
Seite 169 Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.
Seite 170 10� Tehnični podatki IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Mere D×Š×V Nadometno okroglo Ø 126 × 65 mm Nadometno pravokotno 95 × 95 × 65 mm Podometno okroglo Ø 124 × 78 mm Podometno pravokotno 94 × 94 × 78 mm Poraba ener- gije prek DALI Za zanesljivo načrtovanje predvidevajte porabo toka 10 V in dodatno rezervo 20 % (12 –...
Seite 171 11� Motnje delovanja Motnja Vzrok Pomoč Senzor brez napetosti n Varovalka se je sprožila, n Vklopite, zamenjajte ni vklopljena, vod DALI varovalko, vklopite je prekinjen. omrežno stikalo, preverite vod DALI z indikatorjem napetosti n Kratki stik n Preverite priključke Vrednost svetlosti se ne n Prekinjena napeljava.
Seite 172 1� Uz ovaj dokument – Pažljivo pročitajte i sačuvajte! – Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje. – Zadržavamo pravo na promjene koje služe tehničkom napretku. Tumačenje simbola Upozorenje na opasnosti! Uputa na tekst u dokumentu� 2�...
Seite 173 Koraci montaže Sadržaj isporuke za nadžbuknu montažu (Sl� 3�1) Sadržaj isporuke za podžbuknu montažu (Sl� 3�2) Pregled uređaja (Sl� 3�3) A priključni modul za nadžukni kabel B priključni modul za podžukni kabel C senzorski modul D pokrivni zaslon E dizajnirani zaslon, okrugli ili četvrtasti Dimenzije proizvoda nadžbukni / podžbukni (Sl� 3�4) IS 3360, IS 3360 MX, IS 345 nadžbukni / podžbukni (Sl� 3�5) IS 345 MX...
Seite 174 Koraci montaže podžbuknog voda (Sl� 5�1) Koraci montaže nadžbuknog voda (Sl� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Koraci montaže podžbuknog voda (zidna montaža) IS 3180 (Sl� 5�3) Za zidnu montažu IS 3180 je pokraj brtvenih gumica označena rupa za otjecanje vode (svrdlo Ø 5 mm). Ona se po potrebi mora otvoriti. (Sl� 5�3) •...
Seite 175 IS 3180 (Sl� 5�10) 20 m leća 8 m leća Visina Stupanj Stupanj tangenci- tangenci- montaže podeša- radijalno podeša- radijalno jalno jalno vanja vanja 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 176 DALI, IEC 62386 Dio 101, Dio 103, Dio 303 i Dio 304. Vrijednosti kretanja i svjetline koje utvrdi senzor može pozvati sustav DALI Application Controller. Također postoji mogućnost automatskog ili vremenski baziranog cikličkog odašiljanja. Detaljne informacije naći ćete u opisu sučelja na internetu: DALI-2.steinel.de LED funkcija: crvena LED-dioda Inicijalizacija: LED treperi 1 × u sekundi.
Seite 177 Vašoj zemlji, ona se našom izjavom o jamstvu ne smanjuju niti ograničavaju. Dajemo Vam 5 godina jamstva na besprijekornu kakvoću i propisno funkcioniranje Vašeg proizvoda STEINEL- Professional-Senzorika. Jamčimo da ovaj proizvod nema greške na materijalu, tvorničke i konstrukcijske greške. Jamčimo tehničku ispravnost svih elektroničkih sklopova i kabela, kao i ispravnost svih korištenih materijala i njihovih...
Seite 178 10� Tehnički podaci IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Dimenzije Nadžbukni okrugli Ø 126 × 65 mm (D × Š × V) Nadžbukni četvrtasti 95 × 95 × 65 mm Podžbukni okrugli Ø 124 × 78 mm Podžbukni četvrtasti 94 × 94 × 78 mm Potrošnja snage preko DALI Za sigurno planiranje pretpostavite potrošnju energije 10 V i dodatnih 20 % rezerve (12 –...
Seite 179 11� Smetnje u pogonu Smetnja Uzrok Pomoć Senzor bez napona n Reagirao je osigurač, n Uključiti osigurač, zamijeni- nije uključena, ti, uključiti mrežni prekidač, prekinut DALI vod provjeriti DALI vod ispitiva- čem napona n Kratki spoj n Provjeriti priključke Nije prenesena n Prekinut vod n Provjeriti vod vrijednost svjetline...
Seite 180 1� Käesoleva dokumendi kohta – Palun lugege hoolikalt läbi ja hoidke alles. – Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud. Sümbolite selgitus Hoiatus ohtude eest! Viide tekstikohtadele dokumendis� 2� Üldised ohutusjuhised Katkestage enne igasuguste tööde teostamist sensoril pingetoide! •...
Seite 181 Montaažisammud Pindpaigalduse tarnekomplekt (Joon� 3�1) Süvispaigaldatav tarnekomplekt (Joon� 3�2) Seadme ülevaade (Joon� 3�3) A Ühendusmooduli toitejuhe pindpaigalduseks B Koormusmooduli toitejuhe süvispaigalduseks C Sensorimoodul D Kattesirmid E Disainsirmid kas ümmargused või kandilised Toote mõõdud Pindpaigaldatav / süvispaigaldatav (Joon� 3�4) IS 3360, IS 3360 MX, IS 345 Pindpaigaldatav / süvispaigaldatav (Joon�...
Seite 182 Süvispaigaldatava toitejuhtme paigaldamine (Joon� 5�1) Pindpaigaldatava toitejuhtme paigaldamine (Joon� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay IS 3180 süvispaigaldatava toitejuhtme (seinale) paigaldamine (Joon� 5�3) Seinale paigaldataval IS 3180-l on kummitihendi kõrvale märgitud ka koht vee väljalaskeava jaoks (Ø 5 mm puur). See tuleb vajaduse korral avada. (Joon� 5�3) •...
Seite 183 IS 3180 (Joon� 5�10) 20 m lääts 8 m lääts Paigaldus- Seadistus- tangent- Seadistus- tangent- kõrgus radiaalne radiaalne aste siaalne aste siaalne 5 m 2,5 m 3 m 2,0 m – 6 m 2,5 m – 5 m 2,5 m 1,5 m – 7 m 3,0 m – 6 m 3,0 m –...
Seite 184 IEC 62386 osade 101, 103, 303 ja 304 pärinevad funktsioonid ja käsud on saadaval. DALI rakenduse kontrolleriga saab saata päringu anduri tuvastatud liikumis- ja heledus- väärtuste kohta. Lisaks on olemas automaatse või ajapõhise tsüklilise režiimi kasutamise võimalus. Detailse teabe leiate veebilehel olevast liidesekirjeldusest: DALI-2.steinel.de LED-funktsioon: Punane LED Käivitamine: LED vilgub 1 kord sekundis.
Seite 185 Fortronic AS, Tööstuse tee 7, 61715, Tõrvandi. Me soovitame teil ostutšekki seetõttu kuni garantiiaja möödumiseni hoolikalt alal hoi- da. STEINEL ei vastuta tagasisaatmise raames esinevate transpordikulude ja -riskide eest. Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www. fortronic.ee või www.steinel-professional.de/garantie...
Seite 186 10� Tehnilised andmed IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Mõõtmed Pindpaigaldatav, ümmargune Ø 126 × 65 mm (P × L × K) Pindpaigaldatav, kandiline 95 × 95 × 65 mm Süvispaigaldatav, ümmargune Ø 124 × 78 mm Süvispaigaldatav, kandiline 94 × 94 × 78 mm Võimsustarve DALI kaudu (12- Turvalise projekteerimise eesmärgil eeldage 10 V voolutarvet ja täiendavat 20 % 22,5 V DC, ei ole varu (nagu on sätestatud DALI-2 standardis IEC 62386-101).
Seite 187 11� Käitusrikked Rike Põhjus Sensoril puudub pinge n Kaitse vallandus, n Lülitage kaitse sisse, ei ole sisse lülitatud, vahetage välja, lülitage DALI juhe katkenud võrgulüliti sisse; kontrollige DALI-juhet pingetestriga n Lühis n Kontrollige ühendusi Heledusväärtust ei n Juhe katkenud n Kontrollige juhet edastata n DALI toitevarustus on defektne...
Seite 188 1� Apie šį dokumentą – Prašom įdėmiai perskaityti ir išsaugoti. – Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas Įspėjimas apie pavojus! Nuoroda į atskiras dokumento teksto dalis� 2�...
Seite 189 Montavimo eiga Tiekiama įranga virštinkiniam montavimui (3�1 Pav�) Tiekiama įranga potinkiniam montavimui (3�2 Pav�) Prietaiso apžvalga (3�3 Pav�) A Prijungimo modulis virštinkiniam įvadui B Prijungimo modulis potinkiniam įvadui C Sensoriaus modulis D Dengiamoji užsklanda E Dailaus dizaino dangtelis, apvalus arba kampuotas Gaminio matmenys Virštinkinis / potinkinis (3�4 Pav�) IS 3360, IS 3360 MX, IS 345 Virštinkinis / potinkinis (3�5 Pav�) IS 345 MX...
Seite 190 Potinkinio įvado montavimo veiksmai (5�1 Pav�) Virštinkinio įvado montavimo veiksmai (5�2 Pav�) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Potinkinio IS 3180 įvado montavimo veiksmai (sieninis montavimas) (5�3 Pav�) Sieniniam IS 3180 montavimui šalia sandarinimo gumų pažymėta anga vandeniui nutekėti (Ø 5 mm grąžtas). Prireikus išleisti kondensatą, jį reikia atidaryti (5�3 Pav�). •...
Seite 191 IS 3180 (5�10 Pav�) 20 m lęšis 8 m lęšis Mon- Nusta- Nusta- tavimo Tangen- Spindu- Tangen- Spindu- tymo tymo aukštis tinis linis tinis linis pakopa pakopa 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m –...
Seite 192 304 dalyse. Sensoriaus perduotos judėjimo ir apšvietimo reikšmės gali būti nuskaitytos iš „DALI Application Controller“. Be to, yra automatinio ir laiko atžvilgiu riboto cikliško siuntimo galimybė. Išsamią informaciją rasite internete pateikiamame sąsajos apraše: DALI-2.steinel.de Šviesos diodų funkcija: Raudonas LED Iniciavimas: šviesos diodas (LED) sumirksi 1 kartą × sek.
Seite 193 KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką grąžinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje info@ kvarcas.lt.
Seite 194 10� Techniniai duomenys IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Matmenys Virštinkinis apskritas Ø 126 × 65 mm (I × P × A) Virštinkinis kampuotas 95 × 95 × 65 mm Potinkinis apskritas Ø 124 × 78 mm Potinkinis kampuotas 94 × 94 × 78 mm Galios suvarto- jimas per DALI Užtikrinant saugų planavimą, numatykite 10 V srovės suvartojimą ir papildomą 20 % rezervą...
Seite 195 11� Veikimo sutrikimai Sutrikimas Priežastis Ištaisymas Sensoriuje nėra įtampos n Suveikė saugiklis, neįjungta, n Įjunkite saugiklį, pakeiskite; pertraukta DALI linija įjunkite tinklo jungiklį, įtam- pos tikrintuvu patikrinkite DALI laidą n Trumpasis jungimas n Patikrinkite jungtis Neperduodama n Nutrūko laidas n Patikrinkite laidą apšvietimo reikšmė...
Seite 196 1� Par šo dokumentu – Lūdzu, izlasiet uzmanīgi un saglabājiet. – Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišķu izvilkumu veidā, tikai ar mūsu atļauju. – Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību. Simbolu skaidrojums Brīdinājums par bīstamību! Norāde uz tekstu dokumentā� 2�...
Seite 197 Montāžas soļi Piegādes apjoms virsapmetuma montāžai (3�1� Att�) Piegādes apjoms zemapmetuma montāžai (3�2� Att�) Ierīces komplektācija (3�3� Att�) A Pieslēguma modulis Virsapmetuma pievads B Pieslēguma modulis Zemapmetuma pievads C Sensora modulis D Nosegs E Dizaina uzlika apaļa un kantaina Izstrādājuma izmēri Virsapmetuma / Zemapmetuma (3�4�...
Seite 198 Montāžas soļi zemapmetuma montāžai (5�1� Att�) Montāžas soļi virsapmetuma pievadam (5�2� Att�) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Montāžas soļi zemapmetuma montāžai (sienas montāža) IS 3180 (5�3� Att�) IS 3180 montāžai pie sienas paralēli blīvēm ir atzīmēta ūdens atvere (Ø 5 mm urbis). Vajadzības gadījumā...
Seite 199 IS 3180 (5�10� Att�) 20 m lēca 8 m lēca Montāžas Iestatī- Iestatī- augstums šanas tangenciāli radiāli šanas tangenciāli radiāli pakāpe pakāpe 2,5 m 2,0 m – 2,5 m – 2,5 m 1,5 m – 3,0 m – 3,0 m – 3,0 m –...
Seite 200 IEC 62386 101. daļas, 103. daļas, 303. daļas un 304. daļas funkcijas un pavēles. Sensora konstatētās kustības un gaišuma vērtības var nolasīt DALI Application Controller. Papildu pastāv automātiskas vai cikliskas sūtīšanas uz laika bāzes iespēja. Detalizētu informāciju Jūs atradīsiet saskarnes aprakstā internetā: DALI-2.steinel.de LED funkcijas: Sarkana LED Inicializācija: LED mirgo 1 × sekundē.
Seite 201 Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakaļ sūtīšanas riskiem. Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā...
Seite 202 10� Tehniskie dati IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Izmēri Virsapmetuma apaļš Ø 126 × 65 mm (G × P × A) Virsapmetuma kantains 95 × 95 × 65 mm Zemapmetuma apaļs Ø 124 × 78 mm Zemapmetuma kantains 94 × 94 × 78 mm Jaudas patēriņš Došai plānošanai, lūdzu, izejiet no 10 V strāvas uztveres un papildus 20 % rezer- caur DALI (12 –...
Seite 203 11� Darbības traucējumi Traucējumi Cēlonis Risinājums Sensors bez sprieguma n Drošinātājs ir izslēdzies, n Ieslēdziet drošinātāju, bojāts dali vads nomainiet, ieslēdziet tīkla slēdzi; pārbaudiet dali- vadu ar sprieguma testeri n Īssavienojums n Pārbaudīt pieslēgumus Netiek nodota gaišuma n Bojāts kabelis n Pārbaudiet kabeli vērtība n Bojāta dali strāvas padeve...
Seite 204 1� За този документ – Моля прочетете го внимателно и го пазете! – сички права запазени. Препечатване, дори откъслечно, само с наше разрешение. – Запазваме си правото за промени, които служат на техническото развитие. Обяснение на символите Предупреждение за опасности! Препратка...
Seite 205 Последователност за монтаж Окомплектовка монтаж върху мазилка (рис� 3�1) Окомплектовка монтаж под мазилка (рис� 3�2) Преглед на уреда (рис� 3�3) A Свързващ модул, монтаж открити кабели B Свързващ модул, монтаж скрити кабели C Сензор D Покриваща черупка E Дизайнерска бленда кръгла или квадратна Размери...
Seite 206 Монтажни стъпки кабел под мазилка (рис� 5�1) Монтажни стъпки кабел над мазилка (рис� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Монтажни стъпки кабел под мазилка (монтаж на стена) IS 3180 (рис� 5�3) За монтаж на стена на IS 3180 до гумените уплътнения е отбелязан отвор за отвеждане...
Seite 207 IS 3180 (рис� 5�10) 20 м обектив 8 м обектив Висо- чина на тангенци- тангенци- Ниво радиално Ниво радиално монтаж ално ално 5 м 2,5 м 3 м 2,0 м – 6 м 2,5 м – 5 м 2,5 м 1,5 м –...
Seite 208 осветеност могат да бъдат извлечени от DALI Application Controller. Допълнително съществува възможност за автоматично или циклично във времето изпращане на данните. Подробна информация ще намерите в описанието на интерфейсите в Интернет на адрес: DALI-2.steinel.de LED-функция: Червен LED Инициализиране: LED мига 1 × в секунда.
Seite 209 не ги ограничава, нито ги съкращава. Ние ви даваме 5 години гаранция за перфектна изработка и правилно функциониране на вашия продукт STEINEL-Professional - от серията Сензорна техника. Ние гарантираме, че този продукт няма материални, производствени и конструктивни недостатъци. Ние гарантираме функционалността на всички електронни елементи и кабели, както...
Seite 210 10� Технически данни IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Размери ърху мазилка кръг Ø 126 × 65 мм (Д × Ш × ) ърху мазилка квадрат 95 × 95 × 65 мм Под мазилка кръг Ø 124 × 78 мм Под мазилка квадрат 94 × 94 × 78 мм Консумирана За сигурно планиране моля смятайте с консумация на ток 10 V и мощност...
Seite 211 11� Проблеми при експлоатация Проблем Причина Решение Сензорът е без напре- n Задействал се е предпа- n Предпазителят да се жение зител, не е включен, включи или замени, прекъснат dali-кабел шалтерът да се включи; dali-проводниците да се проверят с уред за напрежение...
Seite 212 1. 关于本文件 – 请仔细阅读并妥善保管！ – 版权所有。未经我方批准禁止翻印或摘录。 – 保留技术更改的权利。符号说明危险警示！资料中文本位置上的参引。 2. 一般安全性提示在传感器上进行任何工作前均须断开电源！ • 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。 • 安装传感器时涉及电源电压的相关工作，因此必须根据国内通用的安装规定和连接条件执行专业工作。(例如 DE - VDE 0100, AT- ÖVE-EN 1, CH - SEV 1000) 3. IS 3360, IS 3360 MX, IS 345, IS 345 MX, IS 3180 按规定使用 –...
Seite 213 安装步骤明装供货范围（图 3.1）暗装供货范围（图 3.2）设备概况（图 3.3） A 明装电缆连接模块 B 暗装电缆连接模块 C 传感器模块 D 罩壳 E 圆形或角形设计盖板产品尺寸明装 / 暗装（图 3.4）IS 3360, IS 3360 MX, IS 345 明装 / 暗装（图 3.5）IS 345 MX 明装 / 壁装（图 3.6）IS 3180 4. 电气安装安装位置应与其他灯具保持至少 50 cm 的距离，否则热辐射可能导致系统激活。安装IS 3180时可选购墙角支架 (产品编号 648015 黑色或 035174 白色)。适用于运动检测器的布线：根据 VDE 0100 520 第 6 小节的规定，传感器和DALI应用控制器之间的接线可使用复线，其中既包含电源线也包含控制线 (例如 NYM 5 × 1.5)。 DALI应用控制器与传感器之间允许的最大导线长度不得超过 300 m (1.5 mm 2 )。安装并接通电源后，传感器开始闪烁40秒钟。在橡胶密封件损坏的情况下，必须使用一个双膜密封件 M 16 或 M 20 (至少为 IP 54) 将电缆槽开口封住。 5. 安装 • 检查所有部件是否损坏。 • 损坏时禁止使用产品。 • 在考虑红外线发射有效距离和运动感应的情况下选择合适的安装地点。...
Seite 214 暗装引线安装步骤（图 5. 1）明装引线安装步骤（图 5. 2） IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay IS 3180 暗装引线安装步骤（壁式安装）（图 5.3）进行IS 3180壁装时，除了密封橡胶以外还需要标记一个排水孔 (Ø 5 mm 钻头)。必要时将其打开。（图 5.3） • 切断供电。（图 5.1） • 将设计盖板与传感器模块分开。 • 断开传感器模块与连接模块的连接。 • DALI连接。 - 明装引线（图 5.4） - 暗装引线（图 5.5） • 插入紧固螺钉，并安装连接模块。探测范围/有效距离 IS 3360（图 5.6） IS 3360 MX（图 5.7）安装高度有效距离 14 m 10 m 14 m 16 m 2.8 m 18 m IS 345（图 5.8） IS 345 MX（图 5.9）安装高度有效距离 14 m 30 m × 4 10 m 25 m × 4 20 m × 4 15 m × 4 10 m × 4...
Seite 215 IS 3180（图 5.10） 20 m 镜头 8 m 镜头安装高度设置等级切线方向径向设置等级切线方向径向 2.5 m 2.0 m – 2.5 m – 2.5 m 1.5 m – 3.0 m – 3.0 m – 3.0 m – 3.0 m 12 m 4.5 m 3.5 m 2.5 m 3.0 m – 3.0 m – 3.0 m 2.0 m – 3.5 m – 3.0 m – 10 m 4.0 m –...
Seite 216 • 连接并拧紧传感器和连接模块。 • 接通电源。（图 5. 11） • 放上设计盖板。 • 开始执行功能设定。(➔ "6. 功能 / 操作") 6. 功能 / 操作连接电源、关闭设备和装上镜头后，可以启动该设备。调试按照通用的DALI 2标准进行。 DALI标准IEC 62386第101部分、第103部分、第 303部分和第304部分的所有功能和命令均可用。由传感器确定的移动和亮度值可以在 DALI应用控制器查询。此外，还可以选择自动或基于时间的循环传输。有关详细信息，请访问官网上的界面说明：DALI-2.steinel.de LED-功能: 红色 LED 初始化： LED每秒闪烁1次。常规模式: LED灯熄灭。 DALI识别： LED每秒闪烁1次。 7. 保养和维护产品免维护。红外线传感器适用于自动开关灯。设备因不具备规定的相关防破坏安全性，故不得用于专用防盗警报装置。感应镜头弄脏时应使用润湿的抹布（不添加清洁剂）进行清洁。 8. 废弃物处理电子设备、附件和包装应根据环保要求寻求再次利用。不得将电子设备投入生活垃圾！仅针对欧盟国家：根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。...
Seite 217 9. 制造商担保作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供 5 年质保。我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。质保索赔: 如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China 。为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 +86 21 5820 4486。。年年年厂商质保厂商质保厂商质保...
Seite 218 10. 技术参数 IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX 尺寸明装，圆形 Ø 126 × 65 mm (长X宽X高) 明装，角形 95× 95 × 65 mm 暗装，圆形 Ø 124 × 78 mm 暗装，角形 94× 94 × 78 mm DALI 上的功耗为安全起见，请假定电流消耗为 10 V，并有 20 % 的额外储备（根据 DALI-2 标（12–22.5 V 准 IEC 62386-101 的规定进行预估）。 DC，无 SELV）： - 最大电流消耗 10 V 时的输入电压：7 mA / 4 个设备 - 典型电流消耗 16 V 时的输入电压： 5 mA / 3 个设备 - 最大电流消耗符合 IEC 62386-101 的规定：24 mA / 12 个设备 - DALI-启动时间： < 1 s 180° 时 90° 360° 时 180° 开 180° 时 45° 180° 时 45° 开感应角度开口角度口角度开口角度口角度基本设置 1 有效距离 IS 3360 最大最大30×4米最大 8 – 20 m 最大 20 m 切线方...
Seite 219 11. 运行故障故障原因补救办法传感器无电压 n 保险丝已熔断，未接通， n 接通、更换保险丝，接通 DALI-线路中断电源开关，通过试电笔检查DALI-电线 n 短路 n 检查接口不读取亮度值 n 线路中断 n 检查线路 n DALI电源损坏传感器发送不需要的运 n 干扰因素如风扇、空调或 n 调整或覆盖范围，增大动信号其他热源位于感应区域内距离 n 动物在感应范围内移动 n 调整或覆盖范围 n 风吹动感应范围内的纸张 n 调整范围或植物 n 阳光照射到透镜上。...
Seite 220 1� Об этом документе – Просим тщательно прочесть и сохранить! – Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые служат техническому прогрессу. Разъяснение символов Предупреждение об опасностях! Указание на текст в документе� 2�...
Seite 221 Регистрируемое таким образом теплоизлучение преобразуется электронным устройством в сигнал, который отправляет телеграмму о движении по шине. Сквозь препятствия, такие как, стены или стекло тепловое излучение не про- ходит. Порядок монтажа Объем поставки для монтажа открытой проводкой (рис� 3�1) Объем поставки для монтажа скрытой проводкой (рис� 3�2) Обзор...
Seite 222 5� Монтаж • Проверить все конструктивные детали на предмет повреждения. • При повреждениях не включать продукт. • ыбрать подходящее место для монтажа с учетом радиуса действия и реги- страции движений. Операции для монтажа скрытой проводкой (рис� 5�1) Операции для монтажа открытой проводкой (рис� 5�2) IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay Операции...
Seite 223 IS 3180 (рис� 5�10) линза 20 м линза 8 м Мон- тажная Режим тангенци- радиально Режим тангенци- радиально высота установки ально установки ально 5 м 2,5 м 3 м 2,0 м – 6 м 2,5 м – 5 м 2,5 м 1,5 м –...
Seite 224 часть 103, часть 303 и часть 304. Определенные сенсором значения движений и яркости может запросить контроллер приложения DALI. Дополнительно возмож- на автоматическая или основывающаяся на времени циклическая отправка. Более подробную информацию ы найдете в описании интерфейса в Интернете на сайта: DALI-2.steinel.de Функция СИД: Красный СИД Инициализация: СИД...
Seite 225 ул. Средняя Калитниковская, д. 26/27. Поэтому мы рекомендуем вам сохранить кассовый чек или квитанцию о продаже до истечения гарантийного срока. Компания STEINEL не несет риски и расходы на транспортировку в рамках возврата изделия. Информацию о том, как заявить о гарантийном случае, вы найдете на нашей...
Seite 226 10� Технические данные IS 3180 IS 3360 IS 345 IS 345 MX IS 3360 MX Размеры Открытая проводка, кругл. Ø 126 × 65 мм 95 × 95 × 65 мм (Д × Ш × ) Открытая проводка, многогр. Скрытая проводка, кругл. Ø 124 × 78 мм Скрытая проводка, многогр. 94 × 94 × 78 мм Потребляемая мощность При проектировании в целях безопасности учитывайте потребляемую посредством...
Seite 227 11� Неполадки при эксплуатации Нарушение Причина Устранение На сенсоре нет n Предохранитель срабо- ключить, заменить пре- напряжения тал, не включен, неис- дохранитель, включить правность провода DALI сетевой выключатель, проверить провод инди- катором напряжения n Короткое замыкание n Проверить подключения Значение освещенно- n Обрыв...
Seite 228 STEINEL GmbH Dieselstraße 80-84 33442 Herzebrock-Clarholz Tel: +49/5245/448-188 www.steinel.de Contact www.steinel.de/contact...

Diese Anleitung auch für:

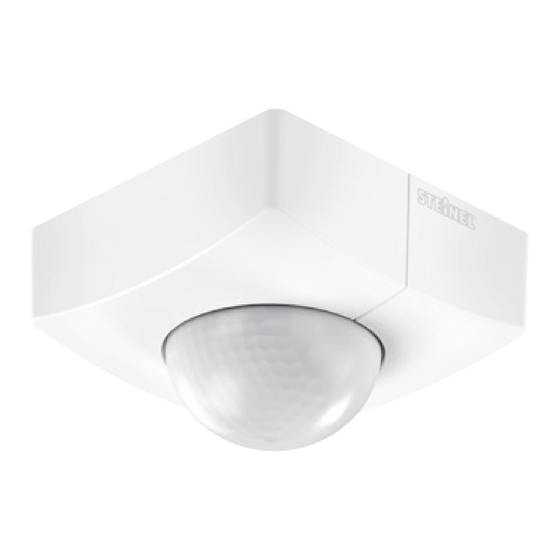

Professional line is 3360 mx dali-2 ipd Professional line is 345 dali-2 ipdProfessional line is 345 mx dali-2 ipdProfessional line is 3180 dali-2 ipd

STEINEL professional line IS 3360 DALI-2 IPD Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für STEINEL professional line IS 3360 DALI-2 IPD

Inhaltszusammenfassung für STEINEL professional line IS 3360 DALI-2 IPD

Diese Anleitung auch für:
