Control Board

Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder
die Helligkeit einstellen.
Durch Drücken der MODE-Taste können Sie sich im Hauptmenü bewegen. Durch Drücken der ENTER-
Taste können Sie sich im Auswahl-Menü bewegen und diese bestätigen. Durch Drücken der UP-/DOWN-
Tasten können Sie die Auswahl verändern. Die jeweiligen Funktionen werden im Folgenden beschrieben.
Einstellung des DMX-Kanal-Modus:
Dimmer Kurven (8 Typen):
Dimming Curve Optionen:
Linear
LINEAR: Die Helligkeit steigt linear mit dem DMX-Wert.
SQUARE LAW: Die Helligkeit steigt exponentiell mit dem DMX-Wert.
INVERSE SQUARE LAW: Die Helligkeit steigt umgekehrt exponentiell mit dem DMX-Wert.
S-CURVE: Die Helligkeit steigt S-förmig mit dem DMX-Wert.
Die zuvor beschriebenen Dimmerkurven sind jeweils in zwei Version verfügbar - mit dem Ansprechverhalten
von Halogenlampen (Dimmerkurve 01-04) und dem Ansprechverhalten von LEDs (Dimmerkurve 05 – 08).
PWM (Pulsweitenmodulation):
F R E Q U E N C
1200
Slave-Modus:
Das Gerät verfügt über 2 verschiedene DMX-Kanal-Modi.
Drücken Sie die MODE-Taste und wählen Sie CHANNEL.
Drücken Sie die ENTER-Taste. Über die UP-/DOWN-Taste
stellen Sie den DMX-Kanal-Modus CH03 oder CH01 ein.
Durch Drücken der ENTER-Taste können Sie die Auswahl
bestätigen.

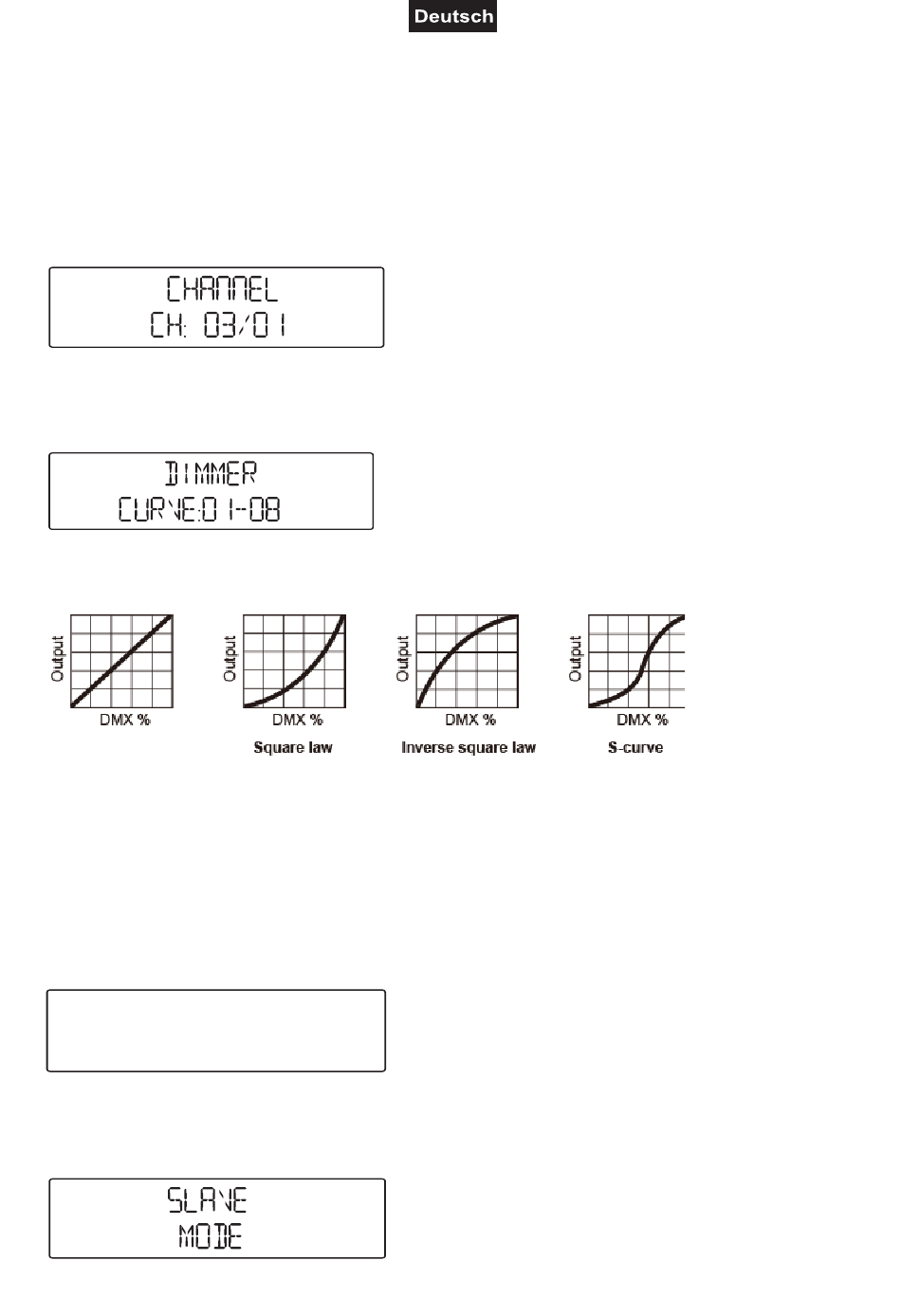

Um die Dimmerkurven einzustellen, drücken Sie die MODE-
Taste und wählen Sie DIMMER. Drücken Sie die ENTER-
Taste. Über die UP-/DOWN-Taste stellen Sie die CURVE: 01-
08 ein (s. Abbildung). Durch Drücken der ENTER-Taste
können Sie die Auswahl bestätigen.
Um die PWM-Frequenz der LED einzustellen, drücken Sie
die MODE-Taste bis das Display FREQUENC anzeigt.
Drücken Sie die ENTER-Taste. Über die UP-/DOWN-Taste
stellen Sie die gewünschte PWM-Frequenz der LED auf
1200 Hz, 1300 Hz, 1400 Hz, 1500 Hz, 2500 Hz, 4000 Hz,
5000 Hz, 6000 Hz, 10000 Hz, 15000 Hz, 20000 Hz oder
25000 Hz ein. Durch Drücken der ENTER-Taste können Sie
die Auswahl bestätigen
Um den SLAVE-Modus einzustellen, drücken Sie die
MODE-Taste und wählen Sie den SLAVE-Modus. Die so
eingestellten Geräte lassen sich nun von einem MASTER-
Gerät steuern (s. Kapitel Master / Slave Modus).
