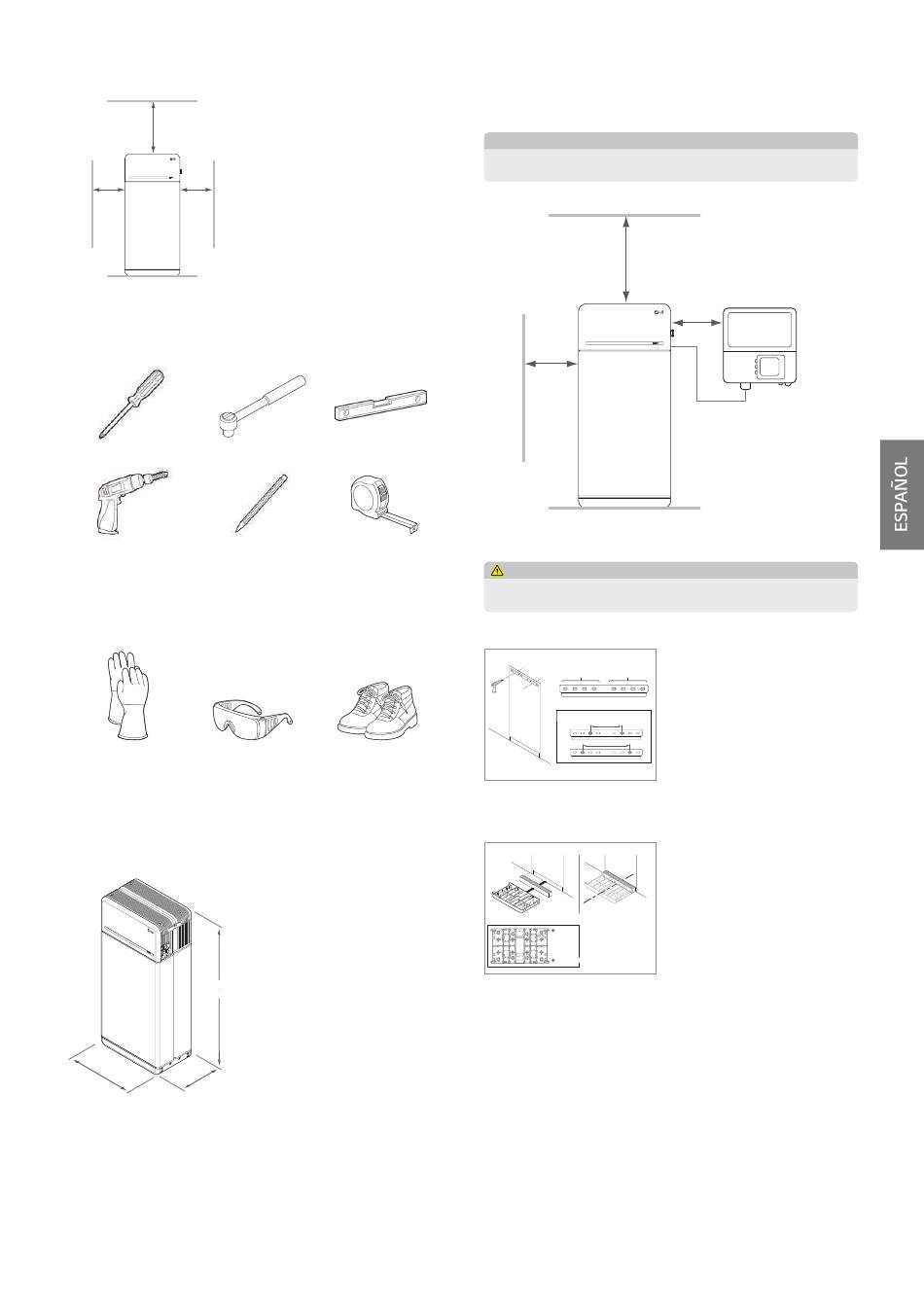

3.1.5 Separación
Techo
500 mm
(20")
300 mm 300 mm
(12") (12")
Piso
3.1.6 Herramientas y equipos de seguridad necesarios
• Herramientas
Se requieren las herramientas siguientes para instalar el paquete de baterías:
Destornillador de precisión Llave dinamométrica M5
Punta Lápiz o marcador
(diámetro mínimo 10mm, 0.4")
* Los sujetadores son necesarios para fi jar el soporte en la pared.
• Equipos de seguridad para protección individual
Es obligatorio llevar el siguiente equipo de seguridad al manipular el paquete de
baterías.
Guantes aislados Gafas de seguridad
3.1.7 Apariencia y dimensiones
• Apariencia
Se recomienda observar la manipulación y el cuidado correctos, ya que el
desmontaje, cambio de color, arañazos, fugas de líquido o manchas pueden incluir
en el valor económico del paquete de baterías.
• Apariencia y dimensiones del paquete
1,086 mm
(42.8")
504 mm 295 mm
(19.8") (11.6")
• Las separaciones mínimas recomendadas
a la izquierda, derecha y encima del
producto se muestran en la fi gura para
asegurar la correcta ventilación y la
comodidad del instalador.
Bubble
Cinta métrica
Zapatos de seguridad
14
• Color y material
- Carcasa frontal/trasera del módulo
de batería Gris metálico, acero
- Cubierta de la unidad de control
de la batería/placa de conexión del
módulo: Gris metálico, aluminio
- Cubierta LED: Negro, plástico
3.1.8 Separación del sistema
La batería requiere una separación adecuada para la instalación, cableado y corriente de aire.
La separación mínima en la confi guración del sistema es la siguiente. El cable que conecta el
paquete de baterías y el inversor debe ser conforme al manual de instalación del inversor.
NOTA
Debe instalarse un separador CD externo dentro de la zona de separación.
Las separaciones mínimas pueden ser superiores, dependiendo de la normativa local.
Ceiling
Techo
500mm
500mm
(20")
(20")
300mm
300mm
(12") (12")
Floor
Piso
3.1.9 Instalación del paquete de baterías
PRECAUCIÓN
Compruebe que el inversor CA y CD se desconectan y están apagados antes de conectar el
cable de alimentación al paquete de baterías.
Instale el paquete de baterías en el orden siguiente
área1 área2
Area1 Area2
Ex) Si la distancia mínima es de 200 mm, Ex) If min. clearance is 200mm,
Pared Ok 203 mm
Wall
OK 203mm
305 mm
Ok
OK 305mm
Frente
Front
Front
MODULE CONNECT
LATE 1 호
dirección de la pared
Rear
Wall direction
300mm
300mm
(12")
(12")
Inverter
Inversor
1. Coloque la plantilla de taladrado en la
pared donde va a instalarse el paquete
de baterías. A continuación, perfore
orifi cios en la posición marcada en la
plantilla de taladrado.
• Cantidad de fi jaciones
recomendada: 1(Área1)/1(Área2)
• Diámetro/longitud recomendados
de las fi jaciones:
10 mm/40 mm mín.
* La separación de los fi jadores
debe observar el código local de
construcción
2. Coloque un espaciador en la posición
marcada en la plantilla de taladrado.
Después, coloque la placa de
conexión del módulo en contacto con
el espaciador y alinee las líneas del
centro.
* Preste atención a la dirección del
espaciador. Consulte la orientación
correcta en la imagen izquierda.
* No utilice pernos de anclaje para
fi jar la placa de conexión del
módulo al suelo.
* Tenga cuidado de no dañar el
papel de aluminio, fi jado en
la parte inferior de la placa de
conexión del módulo, durante la
manipulación.
