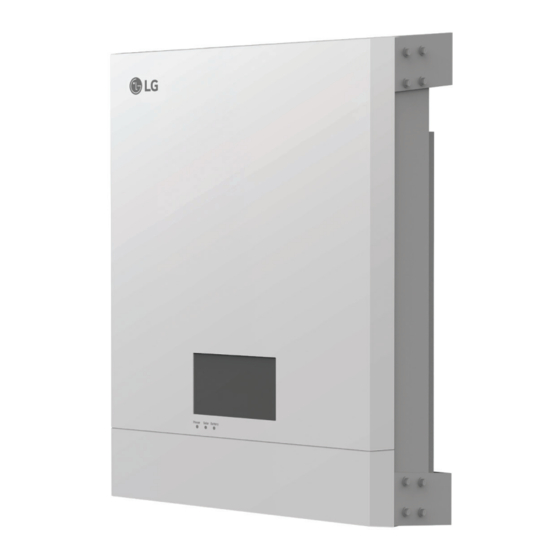

LG ED05K000E00 Kurzinstallationsanleitung
Vorschau ausblenden
Andere Handbücher für ED05K000E00:
- Installationsanleitung (52 Seiten) ,
- Betriebsanleitung (32 Seiten)
Verwandte Anleitungen für LG ED05K000E00
Inhaltszusammenfassung für LG ED05K000E00
- Seite 1 ESS_GER_QIG_GER_160901 Status : 09/2016 Kurzanleitung Installation Energie- Speichersystem MODELL ED05K000E00 ED00064CN00 www.lg.com/global/business/ess...
-
Seite 2: Einführung
Einführung Dieses Heft gibt nur einen kurzen Überblick über die Installation. Lesen Sie vor der Installation erst die mit dem Produkt gelieferte Installationsanleitung und beachten Sie alle Instruktionen. Systemüberblick Nicht geliefert Geliefert PV Anlage Intelligenter Stromzähler Verteilerschrank Stromnetz AC Grid Akku Bezeichnung der einzelnen Teile Akku... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Installation A-1 PCS-Wandmontage A-2 Akku-Kabelanschluss bei PCS A-3 PV-Anschluss A-4 Anschluss intelligenter Stromzähler / Netzwerk A-5 Anschluss für Stromversorgungsnetz A-6 Akku-Installation A-7 System einschalten PMS-Einstellungen Netzwerkeinstellung Einstellung PV / Stromzähler Einstellung PCS / Akku Betriebstest EnerVu-Einstellungen C-1 Ein Installateur-Konto anlegen C-2 Ein neues System aktivieren... -
Seite 4: Installation
Installation Überblick über die Anschlüsse PV Anlage 1 AC-Stromversor- gungsnetz PV Anlage 2 Intelligenter Stromzähler Akku Internet WARNUNG Vor der Herstellung von Kabelanschlüssen darauf achten, dass der AC-Hauptschalter, der PV-Schalter und der DC- Hauptschalter beim Akku so geschaltet sind, dass die Verbindung getrennt ist. -
Seite 5: Pcs-Wandmontage
PCS-Wandmontage Der PCS muss an einer Wand installiert werden. Dabei müssen die in der Installationsanleitung beschriebenen Bedingungen und Umgebungskriterien erfüllt werden. Die obere Wandhalterung mit Dübel und Schrauben befestigen. Die untere Wandhalterung vom Produkt abnehmen. Die obere, mittlere und untere Wandhalterung anbringen. -
Seite 6: Akku-Kabelanschluss Bei Pcs
Akku-Kabelanschluss bei PCS DC-Kabel anschließen Die DC-Kabel vom Akku durch die AKKU-Kabelverschraubung füh- ren. Jede Ader am entsprechenden Anschluss anschließen. Kabelverschraubung Akku BMS-Kabel anschließen Das BMS-Kabel am PCS anschließen - siehe Abbildung unten. Akku Battery... -
Seite 7: Pv-Anschluss
PV-Anschluss Sie können bis zu zwei PV Anlage direkt an den MC4-Buchsen des PCS anschließen. PV1– PV2+ PV1+ PV2– PV Anlage 1 PV Anlage 2 VORSICHT y Bevor Sie eine PV Anlage anschließen, vergewissern Sie sich zunächst, dass die Spannung im offenen Schaltkreis der PV Anlage weniger als 800 V beträgt. -
Seite 8: Anschluss Intelligenter Stromzähler / Netzwerk
Anschluss intelligenter Stromzähler / Netzwerk (1/2) Von der Kabelverschraubung des Zähler/LAN-Anschlusses die Kappe und die Gummimuffe abnehmen. Bei jedem Loch der Gummimuffe mit einer Schere eine kreuzförmige Öffnung schneiden. Das LAN-Kabel und das Kabel des intelligenten Stromzählers und das zusätzliche Erdungsdrahtes in die Kappe der Kabelverschraubung einführen und die Kabel nacheinander durch die drei Löcher der Gummimuffe führen. - Seite 9 Anschluss intelligenter Stromzähler / Netzwerk (2/2) Zwei Drähte des Zähler-Kabels abisolieren und die abisolierten Enden ins entsprechende Loch des Steckers einführen, so dass A und B jeweils zusammenpassen. Firma / Modell RS485-Anschluss EStron SDM630-MODBUS B23212-100 Den Stecker des intelligenten Stromzählers und den LAN- Stecker wie unten gezeigt in die entsprechenden Anschlüsse einstecken.
-
Seite 10: Anschluss Für Stromversorgungsnetz
Anschluss für Stromversorgungsnetz Den sekundären Erdungsdraht am zusätzlichen Erdungsanschluss anschließen. Die Kappe der AC-Kabelverschraubung abnehmen und ein AC-Kabel durch die AC-Kabelverschraubung führen. Das AC-Kabel am Ende abisolieren und auf jede Ader eine Presshülse und runde Polklemme setzen. Erdungsdraht (PE) am Konnektor für Erdung anschließen. Die verbleibenden Drahtenden in die entsprechenden Presshülsen-Löcher des AC-Anschlusses stecken. -
Seite 11: Akku-Installation
Akku-Installation Vor der Befestigung des Akkus an der Wand müssen die elektrischen Anschlüsse des Akkus hergestellt werden. Vor Herstellung des Anschlusses den Punkt markieren, wo der Akku angebracht werden wird. Am Akku die 8 Schrauben lösen und die Frontplatte abnehmen. DC-Stromkabel, Erdungskabel und BMS-Kabel durch die Kabeldurchführungsöffnung führen. -
Seite 12: System Einschalten
System einschalten Sind alle Anschlüsse hergestellt, das System wie unten beschrieben einschalten. Vom DC-Hauptschalter auf dem Akku das Etikett mit dem Warnhinweis entfernen. Den DC-Hauptschalter auf EIN (ON) schalten. Mit einem Spannungsmesser am Anschluss die Spannung messen. Die Spannung am Akku liegt normalerweise im Bereich von 201,4 V bis 203,56 V. -
Seite 13: Pms-Einstellungen
PMS-Einstellungen Grundlegendes Verfahren [Installateur- Einstellungen] Auf dem Hauptbildschirm auf [ ] tippen und dann auf die Option [Installateur-Einstellungen] tippen. Das Installateur-Passwort eingeben und dann auf [Einloggen] tippen, um ins Menü [Installateur Einstellungen] zu gelangen. -
Seite 14: Netzwerkeinstellung
Netzwerkeinstellung Im Menü [Installateur Einstellungen] auf [Netzwerk] tippen. Auf [Einst.Kabelverb.] tippen. Ist die Funktion [IP-Einstellung] auf [Auto] gestellt, wird diesem Produkt vom lokalen Netzwerks (LAN) automatisch eine IP-Adresse zugewiesen. Es kann sein, dass Sie die Netzwerkverbindung manuell einstellen müssen. Drücken Sie in diesem Fall auf [Auto], um zu [Manuell] zu wechseln. -
Seite 15: Einstellung Pv / Stromzähler
Einstellung PV / Stromzähler Im Menü [Installateur Einstellungen] auf [PV/Zähler] tippen. Die PV-Daten in die entsprechenden Felder eingeben. Durch Tippen auf S zur nächsten Seite wechseln. Die Daten des intelligenten Stromzählers in die entsprechenden Felder eingeben. -
Seite 16: Einstellung Pcs / Akku
Einstellung PCS / Akku Im Menü [Installateur Einstellungen] auf [PCS/Akku] tippen. Den Wert für [PV-Einspeisungsbegrenzung] und [Installationsdatum] eingeben. Die Einstellung [Akkus benutzen] festlegen. Um auf [Ein] oder [Aus] zu schalten, den Schalter drücken und halten. Ist auf [Aus] geschaltet, wird die erzeugte Energie nicht im angeschlossenen Akku gespeichert. -
Seite 17: Betriebstest
Betriebstest Um vor Inbetriebnahme des Systems zu prüfen, ob alle Systemkomponenten funktionieren, muss ein [Betriebs Test] ausgeführt werden. Das ist der letzte Schritt des Einrichtungsverfahrens. Um einen Test zu starten, beim jeweiligen Test auf [START] tippen. Aufladen (Stromnetz an Akku): Akku-Betriebstest, wenn dieser durch das Stromversorgungsnetz aufgeladen wird. -
Seite 18: Enervu-Einstellungen
EnerVu-Einstellungen LG ESS Produkte sind so konzipiert, dass sie Daten über den ESS- Status erfassen und diese an den EnerVu-Server senden. So kann der Benutzer den ESS-Status nicht nur über das PMS-Panel des PCS überwachen, sondern auch über das Internet per Webbrowser, der auf dem PC oder Mobilgerät installiert sein kann. -
Seite 19: Ein Installateur-Konto Anlegen
Ein Installateur-Konto anlegen Um ESS-Systeme zu überwachen und zu verwalten, muss der Installateur ein EnerVu-Installateur-Konto einrichten. Auf der EnerVu-Website die Option [Installateur] auswählen. Die Seite [Installateur-Anmeldung] wird angezeigt. [Sich registrieren] auswählen. Die Seite [Sich registrieren] wird angezeigt. Im Abschnitt [Benutzer Registrierung] und [Unternehmens Details] die entsprechenden Informationen eingeben. -
Seite 20: Ein Neues System Aktivieren
Ein neues System aktivieren (1/2) Um das neue System zu überwachen und zu verwalten, muss das System vom Installateur im EnerVU-Web-Übewachungssystem aktiviert werden. Auf der EnerVu-Website die Option [Installateur] auswählen. Die Seite [Installateur-Anmeldung] wird angezeigt. Dann die E-Mail-Adresse des Installateurs sowie das Passwort eingeben, dann [Installateur-Anmeldung] wählen. - Seite 21 Ein neues System aktivieren (2/2) Im Feld [System-Info] die Daten eintragen und dann [SPEICHERN] auswählen, um die Daten zu speichern. Im Feld [ESS Info] die Produkt-Registrierummer eintragen und [Überprüfen] auswählen. Das Feld wird automatisch mit den ESS-Daten gefüllt. Um mit dem nächsten Schritt fortzufahren, [SPEICHERN] auswählen.
- Seite 22 Video zu LG ESS Installation: DEUTSCH - https://youtu.be/890kjseACwM ENGLISH - https://youtu.be/2VkqUqa4x0A...
