Heizwasserseitig anschließen
Hinweis
Wasserrohre müssen so verlegt werden, dass alle Ver-
kleidungsbleche zugänglich sind und im Fall einer
Wartung abgebaut werden können.

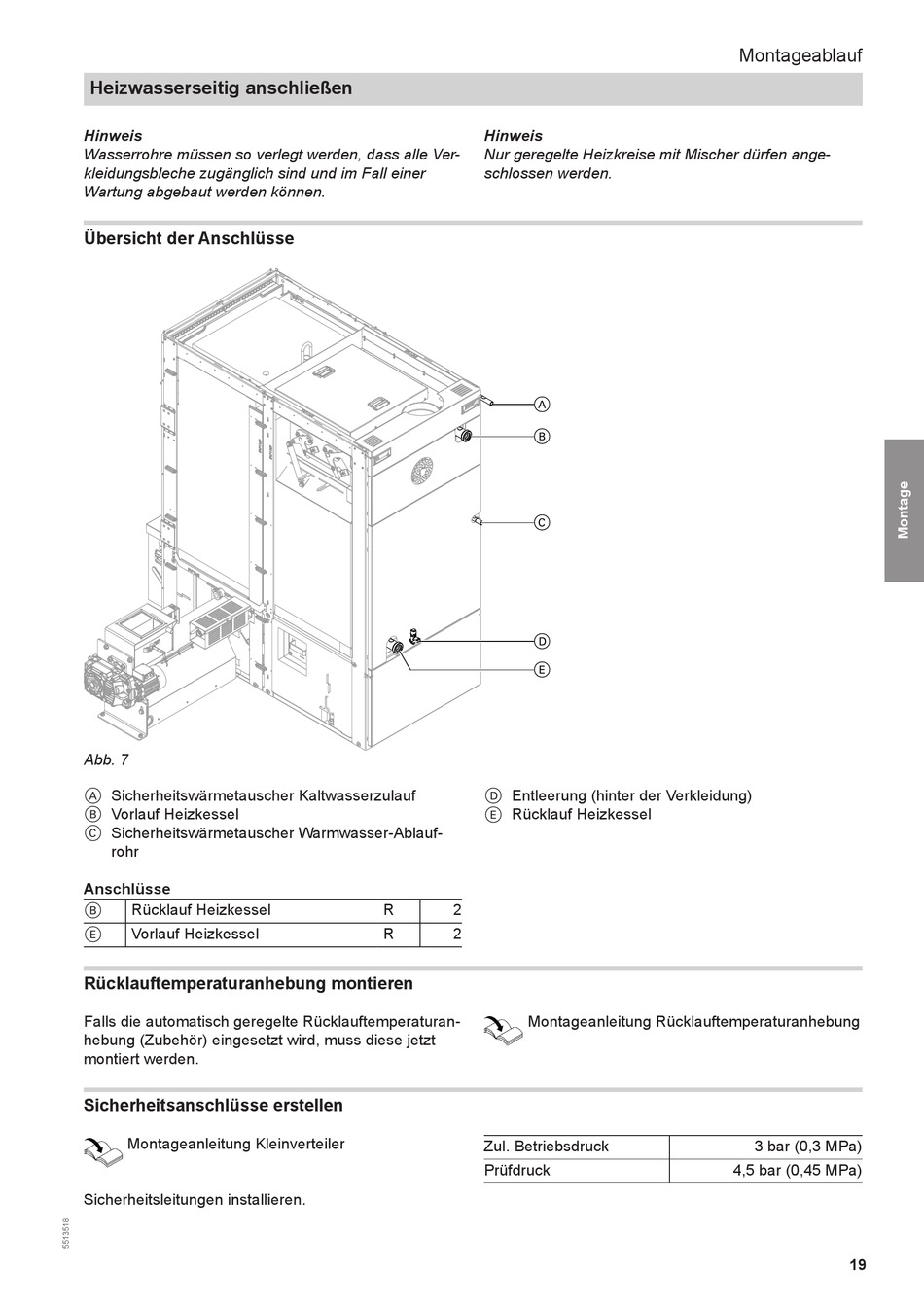

Übersicht der Anschlüsse
Abb. 7
Sicherheitswärmetauscher Kaltwasserzulauf
A
Vorlauf Heizkessel
B
Sicherheitswärmetauscher Warmwasser-Ablauf-
C
rohr
Anschlüsse
Rücklauf Heizkessel
B
Vorlauf Heizkessel
E
Rücklauftemperaturanhebung montieren
Falls die automatisch geregelte Rücklauftemperaturan-
hebung (Zubehör) eingesetzt wird, muss diese jetzt
montiert werden.
Sicherheitsanschlüsse erstellen
Montageanleitung Kleinverteiler
Sicherheitsleitungen installieren.
Hinweis
Nur geregelte Heizkreise mit Mischer dürfen ange-
schlossen werden.
A
B
C
D
E
Entleerung (hinter der Verkleidung)
D
Rücklauf Heizkessel
E
R 2
R 2
Montageanleitung Rücklauftemperaturanhebung
Zul. Betriebsdruck
Prüfdruck
Montageablauf
3 bar (0,3 MPa)
4,5 bar (0,45 MPa)
19
