Viessmann Vitoplex 300 Montageanleitung Für Die Fachkraft
90 bis 500 kw öl-/gas-heizkessel
Vorschau ausblenden
Andere Handbücher für Vitoplex 300:
- Montageanleitung (32 Seiten) ,
- Serviceanleitung (32 Seiten) ,
- Anleitung (80 Seiten)
Verwandte Anleitungen für Viessmann Vitoplex 300
Inhaltszusammenfassung für Viessmann Vitoplex 300

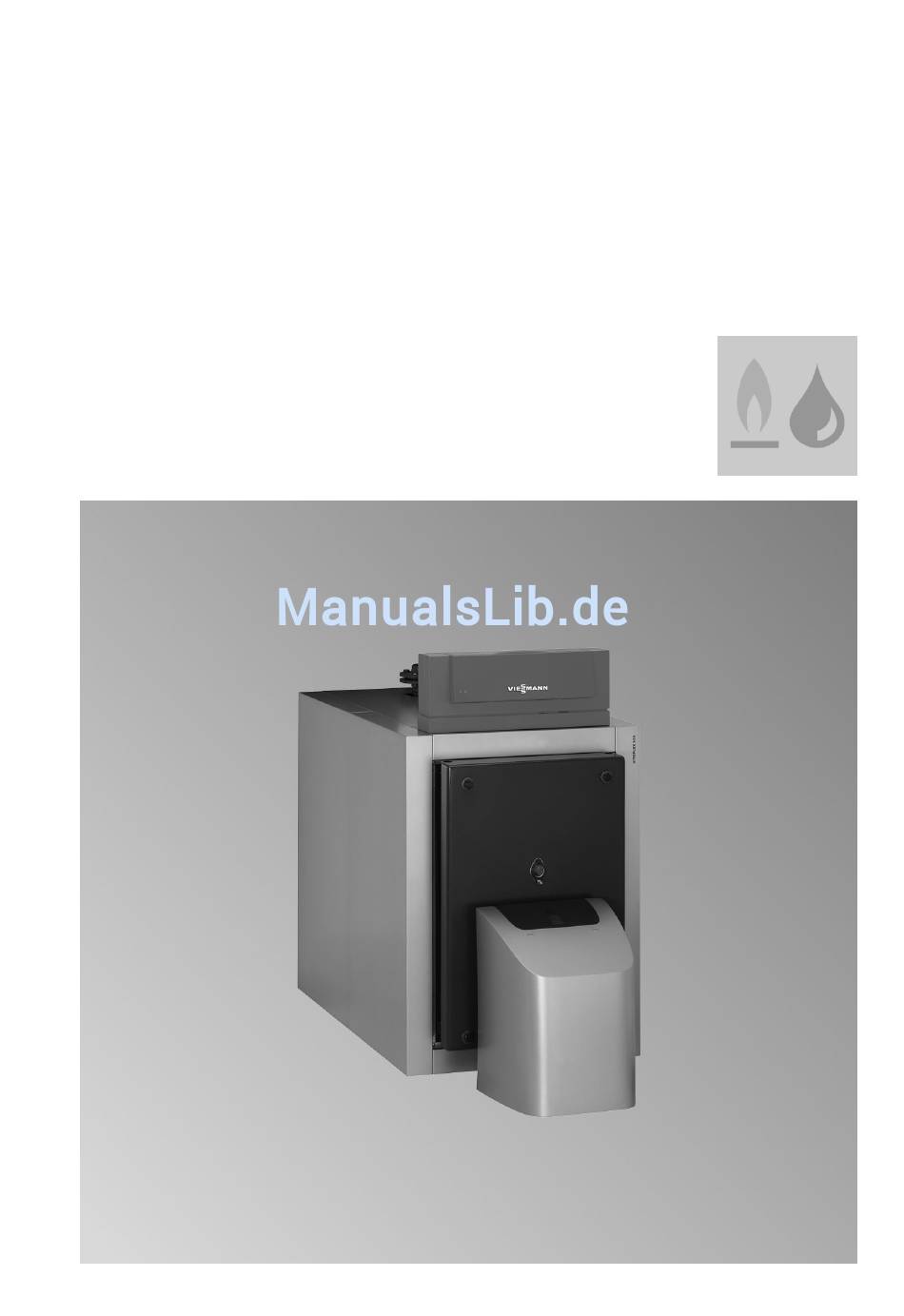

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoplex 300 Typ TX3A, 90 bis 500 kW Öl-/Gas-Heizkessel VITOPLEX 300 Nach Montage entsorgen! 5369 260 3/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung..............Montagevorbereitung Abstandsmaße..................... Montageablauf Heizkessel aufstellen und ausrichten..............Kesseltüranschlag umbauen................Heizwasserseitig anschließen................Sicherheitsanschluss erstellen und Dichtheit prüfen..........11 Abgasseitig anschließen..................12 Wärmedämmung anbauen................... 12 ■ Wärmedämmung Kesselkörper................ 13 ■ Wärmedämmung hinten..................14 ■ Seitenbleche und Brennerleitungen (90 bis 300 kW)........15 ■... -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen sowie der Angaben im Datenblatt installiert und betrieben werden. Es ist ausschließlich für die Erwärmung von Heizwasser vorgesehen. Die gewerbliche oder industrielle Ver- wendung zu einem anderen Zweck als zur Erwärmung von Heizwasser gilt als... -
Seite 5: Abstandsmaße
Abstandsmaße Maße in Klammern sind Mindestab- 200 (100) stände. 500 (50) (300) 500 (50) A Heizkessel B Brenner C Schallabsorbierende Stellfüße (90 bis 500 kW) D Schallabsorbierende Kesselunter- lagen (235 bis 500 kW) - Seite 6 Abstandsmaße (Fortsetzung) Nenn-Wärmeleis- 90 115 140 180 235 tung 1100 1400 1600 Baulänge des Brenners beachten Schallabsorbierende Stellfüße Zul. Belastbarkeit 2000 Anzahl Stück Schallabsorbierende Kesselunterlagen Zul. Belastbarkeit — 2250 3336 3000 c (vorn) / Anzahl mm/Stück — 625/2 500/2 750/2 c (hinten) / Anzahl mm/Stück —...
-
Seite 7: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten 1. Stellschrauben E in Fußschienen Schallabsorbierende Stellfüße Stellfüße von unten in die Fußschienen schrauben. schrauben. Hinweis Stellschrauben und Schaurohrver- schluss liegen in der Brennkammer. 2. Heizkessel waagerecht ausrichten. Besonderes Fundament ist nicht erforderlich. Hinweis Wir empfehlen, den Heizkessel auf schallabsorbierende Stellfüße C (siehe Seite 5) bzw. -
Seite 8: Kesseltüranschlag Umbauen
Heizkessel aufstellen und ausrichten (Fortsetzung) Schallabsorbierende Kesselunterla- Beim Absetzen des Heizkessels kann durch Verkanten eine momentane Über- Bodenunebenheiten sollten nicht größer belastung einer Kesselunterlage auftre- als 1 mm sein, damit die Federelemente ten. Durch Unterlegen von Kanthölzern gleichmäßig belastet werden. (□... -
Seite 9: Heizwasserseitig Anschließen
Kesseltüranschlag umbauen (Fortsetzung) Hinweis Beim Umbau des Kesseltüranschlags durch Versetzen der Bolzen A auf die rechte Seite, ist zu beachten, dass der Dichtrahmen B bei geschlossener Kes- seltür mittig auf die Dichtung D der Kes- seltür drückt (siehe Detail); ggf. sind die Haltebügel C zu richten. - Seite 10 Heizwasserseitig anschließen (Fortsetzung) F Kesselvorlauf, DN 65 H Entleerung, R 1¼ G Muffe für Kesseltemperatursensor, Sicherheitstemperaturbegrenzer und Temperaturregler 140 bis 500 kW A Kesselrücklauf E Muffe für Sicherheitstemperaturbe- ■ bis 235 kW: DN 65 grenzer (Ersatzmaßnahme Ent- ■ bei 300 kW: DN 80 spannungstopf), R ½...
-
Seite 11: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen
Die Heizkreisregelung oder die Heiz- Wassermangelsicherung kreispumpen werden über den werksei- Auf die Wassermangelsicherung kann tig fest eingestellten Temperatursensor nach EN 12828 bei Vitoplex 300-Heiz- Therm-Control angesteuert. kesseln bis 300 kW (außer bei Dach- Weitere Angaben zur Anfahrschaltung heizzentralen) verzichtet werden, da Therm-Control siehe Planungsanlei- durch die serienmäßige Kesselkreisre-... -
Seite 12: Abgasseitig Anschließen
Sicherheitsanschluss erstellen und Dichtheit… (Fortsetzung) Hinweis Achtung Die Heizkessel sind mit einem Sicher- Ungeeignete Wasserbeschaffen- heitsventil auszurüsten, das bauteilge- heit kann zu Schäden am Kes- prüft, der EN 4126 entsprechend und je selkörper führen. nach ausgeführter Anlage gekennzeich- Der Heizkessel darf nur mit Was- net sein muss. -
Seite 13: Wärmedämmung Kesselkörper
Wärmedämmung anbauen (Fortsetzung) Wärmedämmung Kesselkörper A Schwarze Seite nach außen Hinweis Beutel B mit Typenschild abnehmen und aufbewahren. Wird später verwen- det. -
Seite 14: Wärmedämmung Hinten
Wärmedämmung anbauen (Fortsetzung) Wärmedämmung hinten Hinweis Herstell-Nr. auf dem Typenschild mit der in der Kesselrückwand eingeprägten Herstell-Nr. auf Übereinstimmung prü- fen. -
Seite 15: Seitenbleche Und Brennerleitungen (90 Bis 300 Kw)
Wärmedämmung anbauen (Fortsetzung) Seitenbleche und Brennerleitungen (90 bis 300 kW) Hinweis Brennerleitungen fA und lÖ liegen bei. Hinweis Untere Schienen hinter den Kesselfuß- schienen anschrauben. - Seite 16 Wärmedämmung anbauen (Fortsetzung) A Seitenbleche mit Schraubenlöchern hinten Hinweis Brennerleitungen fA und lÖ auf der Seite des Heizkessels verlegen, auf der die Kesseltür angeschlagen ist.
-
Seite 17: Seitenbleche Und Brennerleitungen (390 Bis 500 Kw)
Wärmedämmung anbauen (Fortsetzung) Seitenbleche und Brennerleitungen (390 bis 500 kW) Hinweis Brennerleitungen fA und lÖ liegen bei. Hinweis Untere Schienen hinter den Kesselfuß- schienen anschrauben. - Seite 18 Wärmedämmung anbauen (Fortsetzung) A Seitenbleche mit Schraubenlöchern hinten Hinweis Brennerleitungen fA und lÖ auf der Seite des Heizkessels verlegen, auf der die Kesseltür angeschlagen ist.
-
Seite 19: Vorderbleche
Wärmedämmung anbauen (Fortsetzung) Vorderbleche 3,9 x 9,5 3,9 x 9,5... -
Seite 20: Regelungsmontage Vorbereiten
Wärmedämmung anbauen (Fortsetzung) Regelungsmontage vorbereiten Anschlüsse an das Regelungs- Netzanschluss-Stecker fÖ liegt der hinterteil: Siehe Montageanlei- Regelung bei. tung Kesselkreisregelung. Achtung Hinweis Beschädigungen der Kapillaren Kesseltemperatursensor § liegt in der führen zu Funktionsstörungen Verpackung der Regelung. der Fühler. Temperatursensor Therm-Control aJ Kapillaren nicht knicken. - Seite 21 Wärmedämmung anbauen (Fortsetzung) Hinweis Schrauben (6 x 12) liegen der Rege- lungsblende (separat verpackt in der Wärmedämmung) bei. 1. 1. 2. 2. A Kesselcodierstecker...
- Seite 22 Wärmedämmung anbauen (Fortsetzung) Temperatursensor Therm-Control einbauen...
-
Seite 23: Hinterbleche
Wärmedämmung anbauen (Fortsetzung) Hinterbleche 3,5 x 9,5 A Kleinspannungsleitungen (bündeln B Wärmedämm-Matte Abgaskasten und fixieren) Hinweis Montageanleitung Kesselkreisre- Alle externen Leitungen durch die Öff- gelung. nung im Hinterblech und im Vorderblech nach vorn in den Anschlussraum der Regelung ziehen. -
Seite 24: Oberbleche
Wärmedämmung anbauen (Fortsetzung) Oberbleche 3,5 x 9,5 3,5 x 30 A Typenschild Heizkessel D Bei 235 und 300 kW: B Schriftzug (liegt in der Produktbei- Ausschnitt am Rücklaufstutzen aus- lage) brechen. C Bei 140, 180, 390 und 500 kW: Ausschnitt am Rücklaufstutzen aus- brechen. -
Seite 25: Regelungsblende
Wärmedämmung anbauen (Fortsetzung) Regelungsblende Brenner anbauen Separate Unterlagen des Brenners. Lochkreis der Brennerbefestigungslö- ■ Die Wärmedämm-Matte in der Kessel- cher, Brennerbefestigungslöcher und tür entsprechend dem Brennerrohr- Brennerrohröffnung entsprechen den durchmesser ausschneiden. Angaben des Datenblattes. Der Brenner kann direkt an die schwenk- bare Kesseltür angebaut werden. -
Seite 26: Brennkammerschauglas Anbauen
Brenner anbauen (Fortsetzung) Hinweis Kesseltür schließen. Schrauben über Das Brennerrohr muss aus der Wär- Kreuz anziehen (Anzugsmoment medämmung der Kesseltür herausra- 25 Nm). gen. Gefahr ■ Nach Anbau des Brenners Ringspalt Undichtheiten können zu Vergif- zwischen Brennerrohr und Wärme- tungsgefahr durch Gasaustritt dämmblock mit beiliegender Brenner- führen. - Seite 28 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
