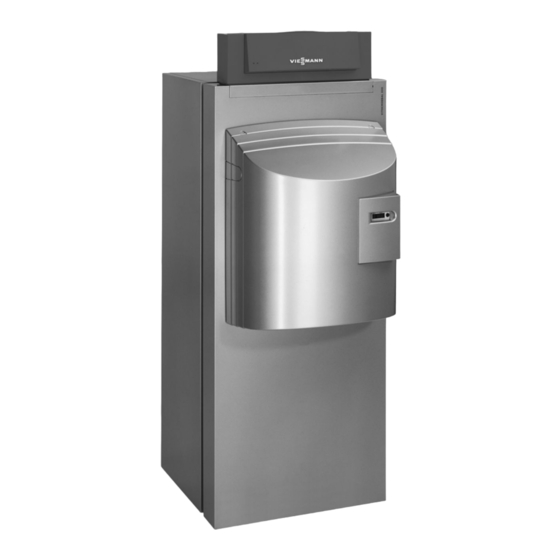

Viessmann VITOCROSSAL 300 CM3 Serviceanleitung
Gas-brennwertkessel
Vorschau ausblenden
Andere Handbücher für VITOCROSSAL 300 CM3:
- Montageanleitung (20 Seiten) ,
- Serviceanleitung (28 Seiten) ,
- Serviceanleitung (6 Seiten)
Verwandte Anleitungen für Viessmann VITOCROSSAL 300 CM3
Inhaltszusammenfassung für Viessmann VITOCROSSAL 300 CM3

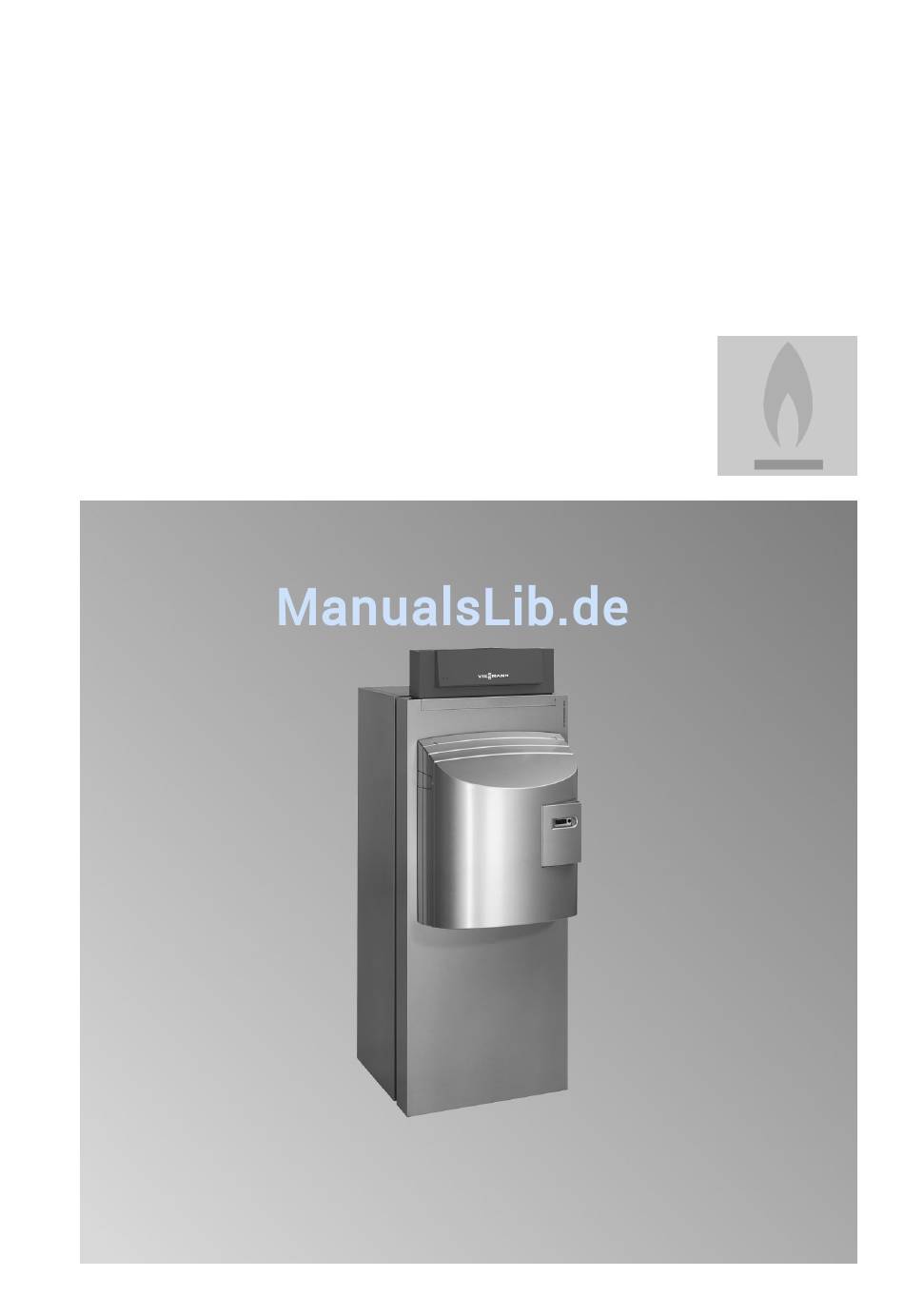

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocrossal 300 Typ CM3, 87 bis 142 kW Gas-Brennwertkessel Gültigkeitshinweise siehe letzte Seite VITOCROSSAL 300 Bitte aufbewahren! 5681 501 2/2013...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Abluftgeräte Gefahr Bei Betrieb von Geräten mit Abluftfüh- Abgase können zu lebensbedro- rung ins Freie (Dunstabzugshauben, henden Vergiftungen führen. Abluftgeräte, Klimageräte) kann durch ■ Heizungsanlage außer Betrieb die Absaugung ein Unterdruck entste- nehmen. hen. Bei gleichzeitigem Betrieb des ■...
- Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Produktinformation Bestimmungsgemäße Verwendung..............Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten....................18 Protokolle......................21 Technische Daten....................22 Bescheinigungen Konformitätserklärung..................27 Herstellerbescheinigung gemäß 1. BlmSchV............28 Stichwortverzeichnis..................29... -
Seite 6: Produktinformation
Produktinformation Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlossenen Heizungssystemen gemäß EN 12828 unter Berücksichti- gung der zugehörigen Montage-, Ser- vice- und Bedienungsanleitungen instal- liert und betrieben werden. Es ist aus- schließlich für die Erwärmung von Heiz- wasser in Trinkwasserqualität vorgese- hen. -
Seite 7: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Einstellung des Sicherheitstemperaturbegrenzers prüfen................• 2. Heizungsanlage mit Wasser füllen und entlüften..•... -
Seite 8: Arbeitsschritte Für Die Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 22. Bedienungs- und Serviceunterlagen......17... -
Seite 9: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Einstellung des Sicherheitstemperaturbegrenzers prüfen Der Sicherheitstemperaturbegrenzer Montage- und Serviceanleitung darf nicht höher als 110 °C eingestellt der Regelung sein, falls erforderlich auf max. 110 °C einstellen. Heizungsanlage mit Wasser füllen und entlüften Füllmenge, Wasserhärte und pH-Wert in Achtung Tabelle auf Seite 15 eintragen. -
Seite 10: Anlage In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlage in Betrieb nehmen Bedienungs- und Serviceanlei- 6. Hauptschalter, Schalter für die Heiz- tung Regelung, Brenner und kreispumpe und Betriebsschalter für Neutralisationsanlage und Unter- den Brenner in dieser Reihenfolge lagen des Brennerherstellers. einschalten. -
Seite 11: Kesseltür Öffnen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesseltür öffnen 1. Gasanschlussrohr abbauen. Achtung Kratzer in der Brennkammer kön- 2. Sechs Schrauben an der Kesseltür nen zu Korrosion führen. lösen und Kesseltür aufklappen. Keine Werkzeuge oder andere Gegenstände in die Brennkam- mer legen. -
Seite 12: Dichtungen Und Dichtschnüre Und Wärmedämmteile Der Kesseltür Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) – Lösungsmittelfreie Reinigungs- Gefahr mittel verwenden. Darauf ach- Gelöste Rückstände und Reini- ten, dass kein Reinigungsmittel gungsmittelreste können zu Ver- zwischen Kesselkörper und Wär- letzungen führen. medämmung gelangt. Schutzbrille, Schutzhandschuhe – Rußablagerungen mit alkali- und Schutzkleidung tragen. -
Seite 13: Kesselseitige Dichtungen Und Wärmedämmteile Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Kesselseitige Dichtungen und Wärmedämmteile prüfen 1. Abgaskastendichtung A zwischen 3. Falls erforderlich Abgaskastendich- tung A an den Spannbügeln E Abgassammelkasten C und Kessel- körper B auf Dichtheit prüfen. nachspannen oder erneuern. Lippen- dichtung D bei Undichtheit erneu- 2. -
Seite 14: Mischer Auf Leichtgängigkeit Und Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 4. Wasserseitige Verschraubungen auf 5. Wärmedämmung des Heizkessels Dichtheit prüfen, falls erforderlich auf richtigen Sitz prüfen, falls erfor- Dichtungen erneuern. derlich richten oder bei Beschädi- gung austauschen. Gefahr Bei Arbeiten an druckbeauf- schlagten Teilen besteht Ver- letzungsgefahr. -
Seite 15: Kondenswasser-Ableitungssystem Reinigen Und Wieder Anschließen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zähler- Füll- und Gesamt- Gesamthärte pH-Wert Datum stand Ergän- wasser- Speise- Kessel- zungs- menge wasser wasser wasser °dH °dH Die Gesamthärte des Speise- und Der pH-Wert soll zwischen 8,2 und 9,5 Ergänzungswassers darf die Richtwerte liegen. -
Seite 16: Kondenswasserablauf Und Neutralisationsanlage (Falls Vorhanden) Prüfen
Angaben des Herstellers reinigen. Bedienungsanleitung der Neutralisationsanlage Hinweis Das Neutralisationsmittel kann über die Fa. Viessmann unter Best.-Nr. 9524 670 bezogen werden. 4. Schlauch C abziehen und Siphon B an Kondenswasserablauf schrau- ben. 1. Unterteil A des Siphons B abschrauben und spülen, Einlaufstut-... -
Seite 17: Einweisung Des Anlagebetreibers
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Einweisung des Anlagebetreibers Der Ersteller der Anlage hat den Betrei- ber der Anlage in die Bedienung einzu- weisen. Bedienungs- und Serviceunterlagen 1. Kundenkartei ausfüllen und trennen: ■ Abschnitt für Anlagenbetreiber die- sem zur Aufbewahrung überge- ben. -
Seite 18: Einzelteillisten
Einzelteillisten Einzelteillisten Hinweise für Ersatzbestellungen! 205 Wärmedämm-Mantel Best.-Nr. und Herst.-Nr. (siehe Typen- 206 Wärmedämm-Matte vorn schild) sowie die Positionsnummer des 207 Wärmedämm-Matte hinten Einzelteiles (aus dieser Einzelteilliste) 208 Abdeckblech unten angeben. 209 Beipack Wärmedämmung Handelsübliche Teile sind im örtlichen 210 Schriftzug Vitocrossal 300 Fachhandel erhältlich. - Seite 19 Einzelteillisten Einzelteillisten (Fortsetzung)
- Seite 20 Einzelteillisten Einzelteillisten (Fortsetzung)
-
Seite 21: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 22: Technische Daten
Technische Daten Technische Daten Nenn-Wärmeleistungsbereich = 50/30 °C 29-87 38-115 47-142 = 80/60 °C 27-80 35-105 43-130 Nenn-Wärmebelastungsbe- 27-82 36-108 45-134 reich Produkt-ID-Nummer CE-0085 BN 0569 Anschusswerte bezogen auf die max. Belastung ■ Erdgas E 11,4 14,2 ■ Erdgas LL 10,1 13,3 16,5... -
Seite 23: Anforderungen An Die Wasserbeschaffenheit
Anforderungen an die Wasserbeschaffenheit Hinweis Die Gewährleistung erstreckt sich nicht Die Einhaltung der nachfolgend genann- auf Wasser- und Kesselsteinschäden. ten Anforderungen ist Voraussetzung unserer Gewährleistungsverpflichtun- gen. Vermeidung von Schäden durch Steinbildung Es muss vermieden werden, dass sich Steinbelag (Calciumcarbonat) übermäßig an den Heizflächen anlagert. - Seite 24 Anforderungen an die Wasserbeschaffenheit (Fortsetzung) ■ Bei Anlagen >50 kW ist zur Erfassung ■ Die Inbetriebnahme einer Anlage soll der Füll- und Ergänzungswasser- stufenweise, beginnend mit der menge ein Wasserzähler einzubauen. geringsten Leistung des Heizkessels, Die eingefüllten Wassermengen und bei hohem Heizwasserdurchfluss die Wasserhärte sind in die Wartungs- erfolgen.
-
Seite 25: Vermeidung Von Schäden Durch Wasserseitige Korrosion
Anforderungen an die Wasserbeschaffenheit (Fortsetzung) Vermeidung von Schäden durch wasserseitige Korrosion Die heizwasserseitige Korrosionsbe- Geschlossene Anlagen – z.B. mit Aus- ständigkeit der in Heizungsanlagen und dehnungsgefäß – bieten bei richtiger Wärmeerzeugern eingesetzten Eisen- Größe und richtigem Systemdruck einen werkstoffe beruht auf der Abwesenheit guten Schutz vor dem Eindringen von von Sauerstoff im Heizungswasser. - Seite 26 Anforderungen an die Wasserbeschaffenheit (Fortsetzung) Falls Chemikalien zum Korrosions- schutz eingesetzt werden, empfehlen wir, sich die Unbedenklichkeit der Zusätze gegenüber den Kesselwerkstof- fen und den Werkstoffen der anderen Bauteile der Heizungsanlage vom Her- steller der Chemikalien bescheinigen zu lassen. Wir empfehlen, sich bei Fragen der Wasseraufbereitung an entspre- chende Fachfirmen zu wenden.
-
Seite 27: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocrossal 300, Typ CM3 mit Kesselkreisregelung Vitotronic und MatriX-Strahlungsbrenner mit den folgenden Normen übereinstimmt: EN 297 EN 55 014-1 EN 303... -
Seite 28: Herstellerbescheinigung Gemäß 1. Blmschv
Bescheinigungen Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, bestätigen, dass folgendes Produkt die nach 1. BImSchV § 7 (2) geforderten NO -Grenzwerte ein- hält: Vitocrossal 300, Typ CM3 mit MatriX-Strahlungsbrenner Allendorf, den 1. September 2012 Viessmann Werk GmbH&Co KG... -
Seite 29: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Anforderungen an das Kesselwasser 23 Neutralisationsanlage......11 Bestimmungsgemäße Verwendung..6 Sicherheitstemperaturbegrenzer..9 Brennkammer reinigen.......11 Technische Daten......22 Dichtungen prüfen......12 Wasserbeschaffenheit, Anforderun- Ersatzteilliste........18 gen.............23 Wasserbeschaffenheit prüfen....14 Wasserhärte.........9 Heizungsanlage füllen......9 Inbetriebnahme........10 Kondenswasser-Ableitungssystem..15 Konformitätserklärung......27... -
Seite 32: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr.: 7170771 7170772 7170773 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
