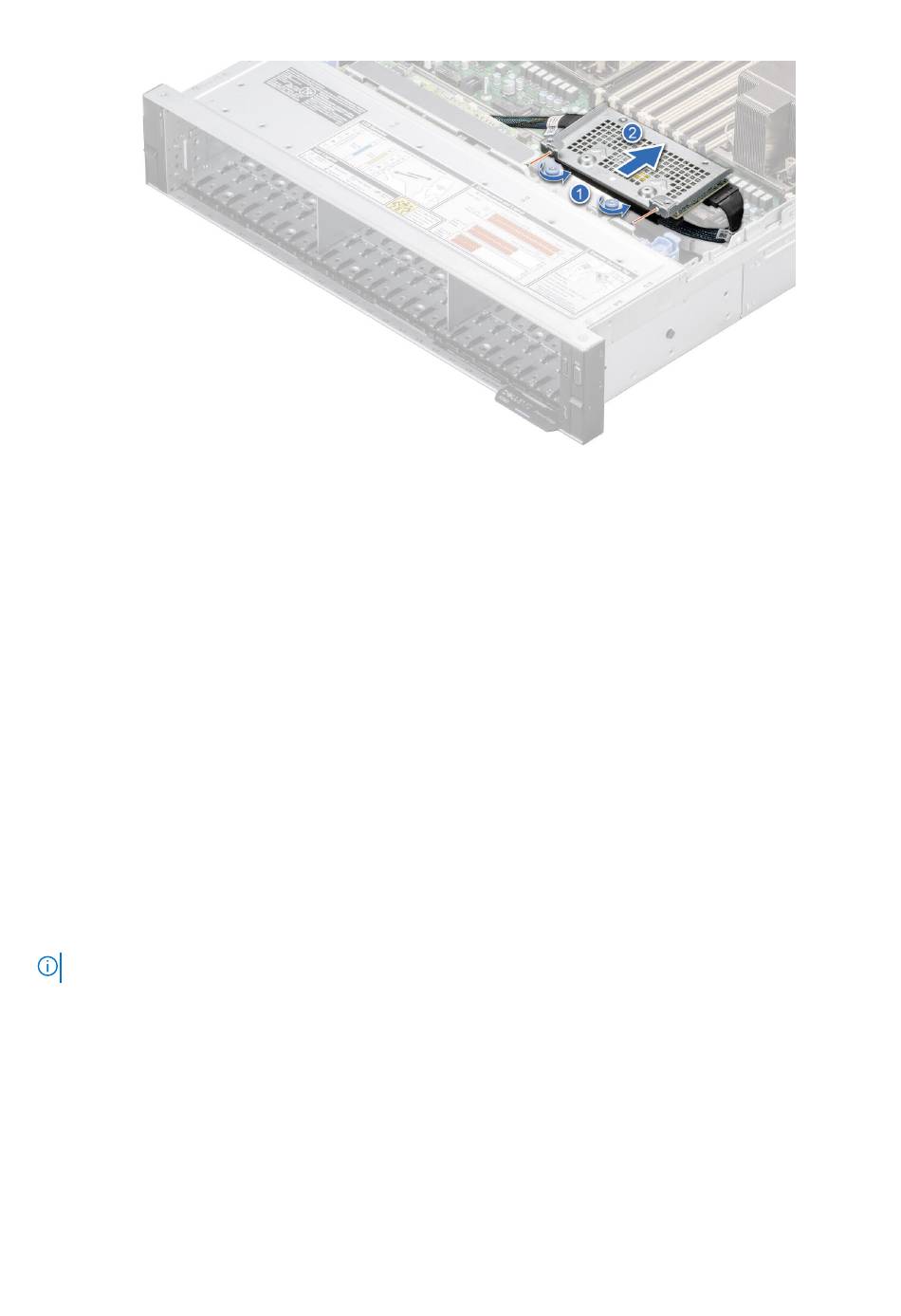

Abbildung 90. Entfernen des rückseitig montierten PERC-Frontmoduls
Nächste Schritte
1.
Setzen Sie das rückseitig montierte PERC-Frontmodul wieder
Installieren des rückseitig montierten PERC-Frontmoduls
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise.
2. Befolgen Sie die Anweisungen im Kapitel
3.
Entfernen Sie die Abdeckung der
4. Sofern installiert,
entfernen Sie das Kühlgehäuse
5. Sofern erforderlich,
entfernen Sie die
6. Verlegen Sie das Kabel korrekt, damit es nicht abgeklemmt oder gequetscht wird.
Schritte
1. Richten Sie die Anschlüsse und Führungsschlitze des PERC-Frontmoduls auf die Anschlüsse und Führungsstifte auf der
Laufwerkrückwandplatine aus.
2. Schieben Sie das PERC-Frontmodul ein, bis das Modul mit der Laufwerksrückwandplatine verbunden ist.
3. Entfernen Sie mithilfe eines Schraubendrehers (Phillips Nr. 2) die unverlierbaren Schrauben am PERC-Frontmodul.
ANMERKUNG:
Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
90
Installieren und Entfernen von Systemkomponenten
Before working inside your system
Laufwerkrückwandplatine.
oder
das
GPU-Kühlgehäuse.
Laufwerksrückwandplatine.
ein.
(Vor der Arbeit an Komponenten im Inneren des Systems).
