Tabelle 18. 12 x 3,5-Zoll SAS/SATA + 2 x 2,5-Zoll-NVMe mit APERC in Riser 1
Von
SIG_PWR_1 (Netzanschluss der Systemplatine)
APERC_CTRL_SRC_SA1 (Adapter PERC Controller-Anschluss)
APERC_CTRL_SRC_SB1 (Adapter PERC Controller-Anschluss)
SIG_PWR_0 (Netzanschluss der Systemplatine)
SL7_CPU1_PA5 (Signalanschluss auf der Systemplatine)

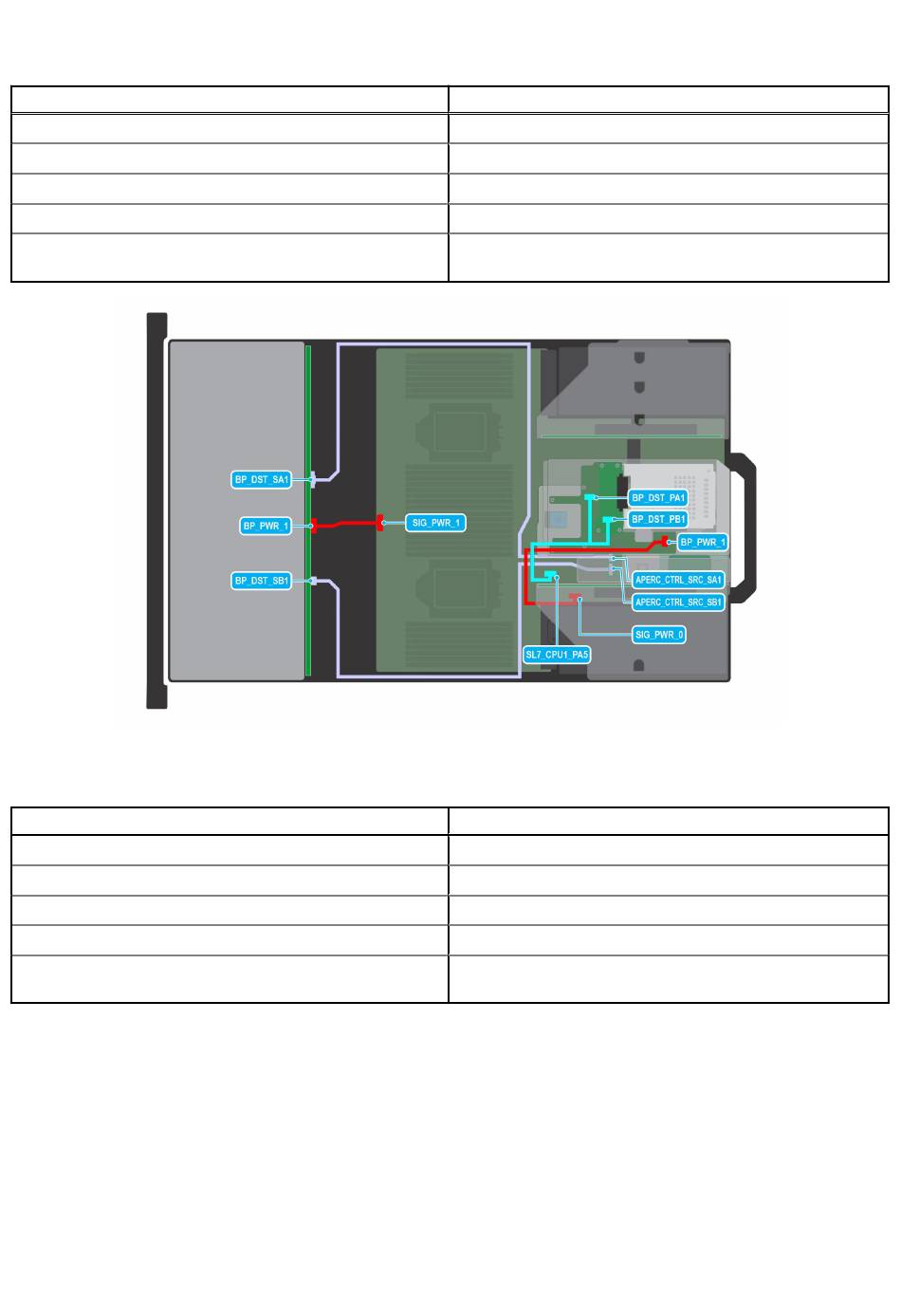

Abbildung 68. 12 x 3,5-Zoll SAS/SATA + 2 x 2,5-Zoll-NVMe mit APERC in Riser 2
Tabelle 19. 12 x 3,5-Zoll SAS/SATA + 2 x 2,5-Zoll-NVMe mit APERC in Riser 2
Von
SIG_PWR_1 (Netzanschluss der Systemplatine)
APERC_CTRL_SRC_SA1 (Adapter PERC Controller-Anschluss)
APERC_CTRL_SRC_SB1 (Adapter PERC Controller-Anschluss)
SIG_PWR_0 (Netzanschluss der Systemplatine)
SL7_CPU1_PA5 (Signalanschluss auf der Systemplatine)
72
Installieren und Entfernen von Systemkomponenten
Um
BP_PWR_1 (Netzanschluss der Rückwandplatine)
BP_DST_SA1 (Signalanschluss der Rückwandplatine)
BP_DST_SB1 (Signalanschluss der Rückwandplatine)
BP_PWR_1 (Netzanschluss der Rückwandplatine)
BP_DST_PA1 (hinterer Rückwandplatinen-Signalanschluss) und
BP_DST_PB1 (Rückwandplatinen-Signalanschluss)
Um
BP_PWR_1 (Netzanschluss der Rückwandplatine)
BP_DST_SA1 (Signalanschluss der Rückwandplatine)
BP_DST_SB1 (Signalanschluss der Rückwandplatine)
BP_PWR_1 (Netzanschluss der Rückwandplatine)
BP_DST_PA1 (hinterer Rückwandplatinen-Signalanschluss) und
BP_DST_PB1 (Rückwandplatinen-Signalanschluss)
