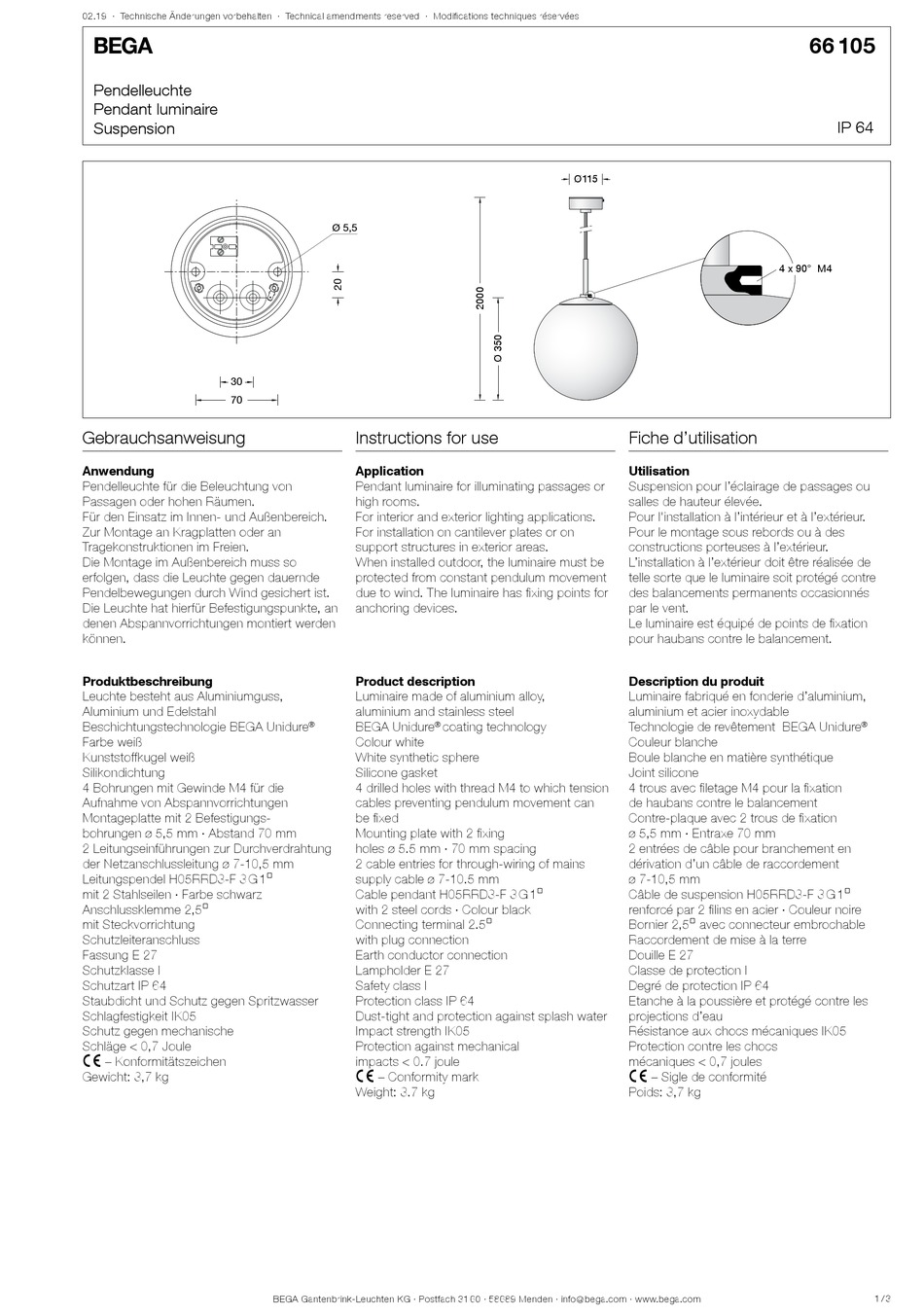

BEGA 66 105 Gebrauchsanweisung

02.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pendelleuchte
Pendant luminaire
Suspension
30
70
Gebrauchsanweisung
Anwendung
Pendelleuchte für die Beleuchtung von
Passagen oder hohen Räumen.
Für den Einsatz im Innen- und Außenbereich.
Zur Montage an Kragplatten oder an
Tragekonstruktionen im Freien.
Die Montage im Außenbereich muss so
erfolgen, dass die Leuchte gegen dauernde
Pendelbewegungen durch Wind gesichert ist.
Die Leuchte hat hierfür Befestigungspunkte, an
denen Abspannvorrichtungen montiert werden
können.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe weiß
Kunststoffkugel weiß
Silikondichtung
4 Bohrungen mit Gewinde M4 für die
Aufnahme von Abspannvorrichtungen
Montageplatte mit 2 Befestigungs-
bohrungen ø 5,5 mm · Abstand 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
Leitungspendel H05RRD3-F 3 G 1@
mit 2 Stahlseilen · Farbe schwarz
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK05
Schutz gegen mechanische
Schläge < 0,7 Joule
c – Konformitätszeichen
Gewicht: 3,7 kg
Ø 5,5
Instructions for use
Application
Pendant luminaire for illuminating passages or
high rooms.
For interior and exterior lighting applications.
For installation on cantilever plates or on
support structures in exterior areas.
When installed outdoor, the luminaire must be
protected from constant pendulum movement
due to wind. The luminaire has fixing points for
anchoring devices.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Colour white
White synthetic sphere
Silicone gasket
4 drilled holes with thread M4 to which tension
cables preventing pendulum movement can
be fixed
Mounting plate with 2 fixing
holes ø 5.5 mm · 70 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
Cable pendant H05RRD3-F 3 G 1@
with 2 steel cords · Colour black
Connecting terminal 2.5@
with plug connection
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK05
Protection against mechanical
impacts < 0.7 joule
c – Conformity mark
Weight: 3.7 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Ø115
Fiche d'utilisation
Utilisation
Suspension pour l'éclairage de passages ou
salles de hauteur élevée.
Pour l'installation à l'intérieur et à l'extérieur.
Pour le montage sous rebords ou à des
constructions porteuses à l'extérieur.
L'installation à l'extérieur doit être réalisée de
telle sorte que le luminaire soit protégé contre
des balancements permanents occasionnés
par le vent.
Le luminaire est équipé de points de fixation
pour haubans contre le balancement.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur blanche
Boule blanche en matière synthétique
Joint silicone
4 trous avec filetage M4 pour la fixation
de haubans contre le balancement
Contre-plaque avec 2 trous de fixation
ø 5,5 mm · Entraxe 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
Câble de suspension H05RRD3-F 3 G 1@
renforcé par 2 filins en acier · Couleur noire
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
Douille E 27
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d'eau
Résistance aux chocs mécaniques IK05
Protection contre les chocs
mécaniques < 0,7 joules
c – Sigle de conformité
Poids: 3,7 kg
66 105
IP 64
4 x 90° M4
®
1 / 3
