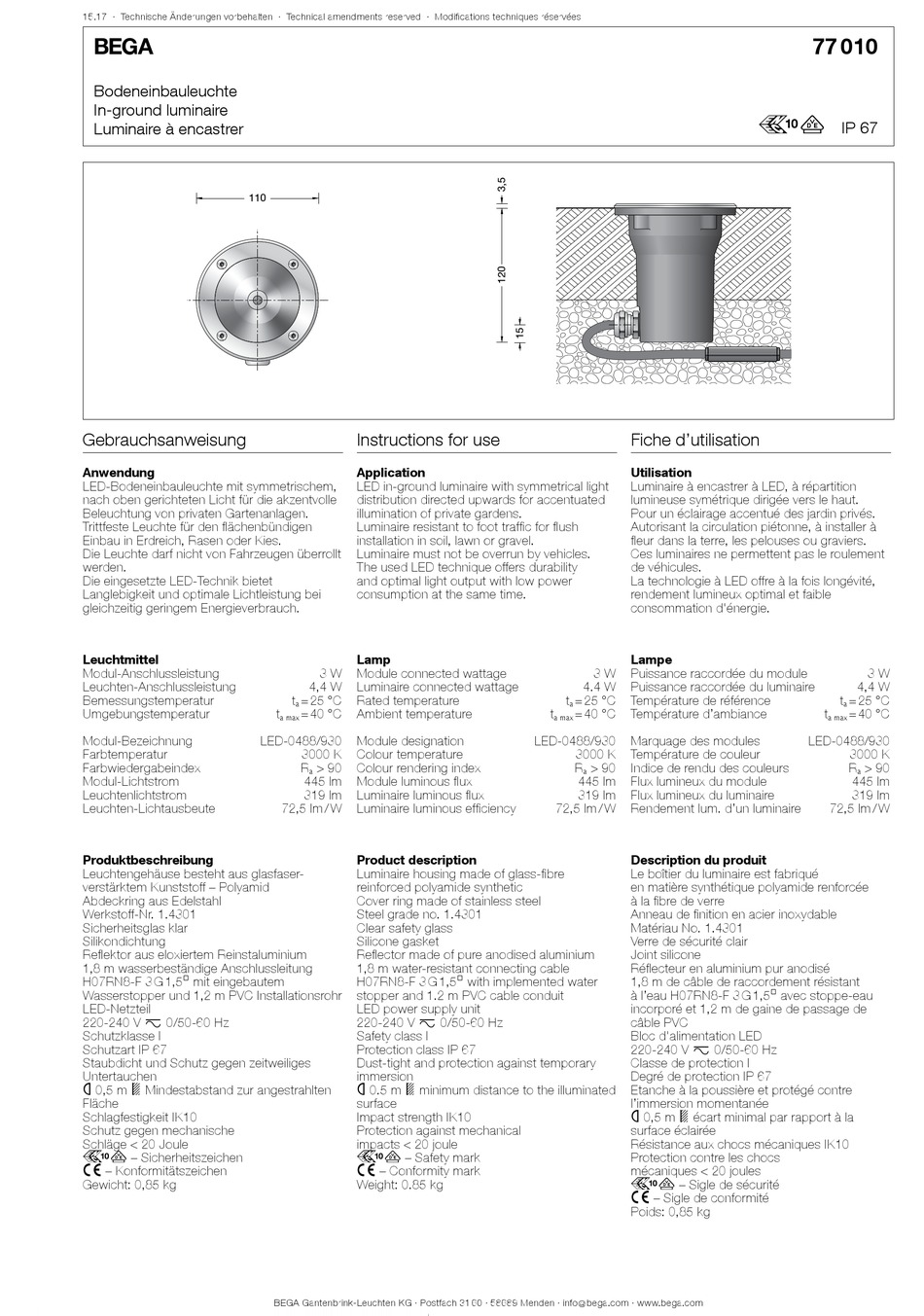

BEGA 77 010 Gebrauchsanweisung

15.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
110
Gebrauchsanweisung
Anwendung
LED-Bodeneinbauleuchte mit symmetrischem,
nach oben gerichteten Licht für die akzentvolle
Beleuchtung von privaten Gartenanlagen.
Trittfeste Leuchte für den flächenbündigen
Einbau in Erdreich, Rasen oder Kies.
Die Leuchte darf nicht von Fahrzeugen überrollt
werden.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchtenlichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchtengehäuse besteht aus glasfaser-
verstärktem Kunststoff – Polyamid
Abdeckring aus Edelstahl
Werkstoff-Nr. 1.4301
Sicherheitsglas klar
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
1,8 m wasserbeständige Anschlussleitung
H07RN8-F 3 G 1,5@ mit eingebautem
Wasserstopper und 1,2 m PVC Installationsrohr
LED-Netzteil
220-240 V x 0/50-60 Hz
Schutzklasse I
Schutzart IP 67
Staubdicht und Schutz gegen zeitweiliges
Untertauchen
ü 0,5 m + Mindestabstand zur angestrahlten
Fläche
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,85 kg
Instructions for use
Application
LED in-ground luminaire with symmetrical light
distribution directed upwards for accentuated
illumination of private gardens.
Luminaire resistant to foot traffic for flush
installation in soil, lawn or gravel.
Luminaire must not be overrun by vehicles.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Lamp
3 W Module connected wattage
4,4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
LED-0488/930 Module designation
3000 K Colour temperature
R > 90 Colour rendering index
a
445 lm Module luminous flux
319 lm Luminaire luminous flux
72,5 lm / W Luminaire luminous efficiency
Product description
Luminaire housing made of glass-fibre
reinforced polyamide synthetic
Cover ring made of stainless steel
Steel grade no. 1.4301
Clear safety glass
Silicone gasket
Reflector made of pure anodised aluminium
1,8 m water-resistant connecting cable
H07RN8-F 3 G 1,5@ with implemented water
stopper and 1.2 m PVC cable conduit
LED power supply unit
220-240 V x 0/50-60 Hz
Safety class I
Protection class IP 67
Dust-tight and protection against temporary
immersion
ü 0.5 m + minimum distance to the illuminated
surface
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 0.85 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Luminaire à encastrer à LED, à répartition
lumineuse symétrique dirigée vers le haut.
Pour un éclairage accentué des jardin privés.
Autorisant la circulation piétonne, à installer à
fleur dans la terre, les pelouses ou graviers.
Ces luminaires ne permettent pas le roulement
de véhicules.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Lampe
3 W Puissance raccordée du module
4.4 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
LED-0488/930 Marquage des modules
3000 K Température de couleur
R > 90 Indice de rendu des couleurs
a
445 lm Flux lumineux du module
319 lm Flux lumineux du luminaire
72,5 lm / W Rendement lum. d'un luminaire
Description du produit
Le boîtier du luminaire est fabriqué
en matière synthétique polyamide renforcée
à la fibre de verre
Anneau de finition en acier inoxydable
Matériau No. 1.4301
Verre de sécurité clair
Joint silicone
Réflecteur en aluminium pur anodisé
1,8 m de câble de raccordement résistant
à l'eau H07RN8-F 3 G 1,5@ avec stoppe-eau
incorporé et 1,2 m de gaine de passage de
câble PVC
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Classe de protection I
Degré de protection IP 67
Etanche à la poussière et protégé contre
l'immersion momentanée
ü 0,5 m + écart minimal par rapport à la
surface éclairée
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,85 kg
77 010
r
IP 67
3 W
4,4 W
t = 25 °C
a
t = 40 °C
a max
LED-0488/930
3000 K
R > 90
a
445 lm
319 lm
72,5 lm / W
