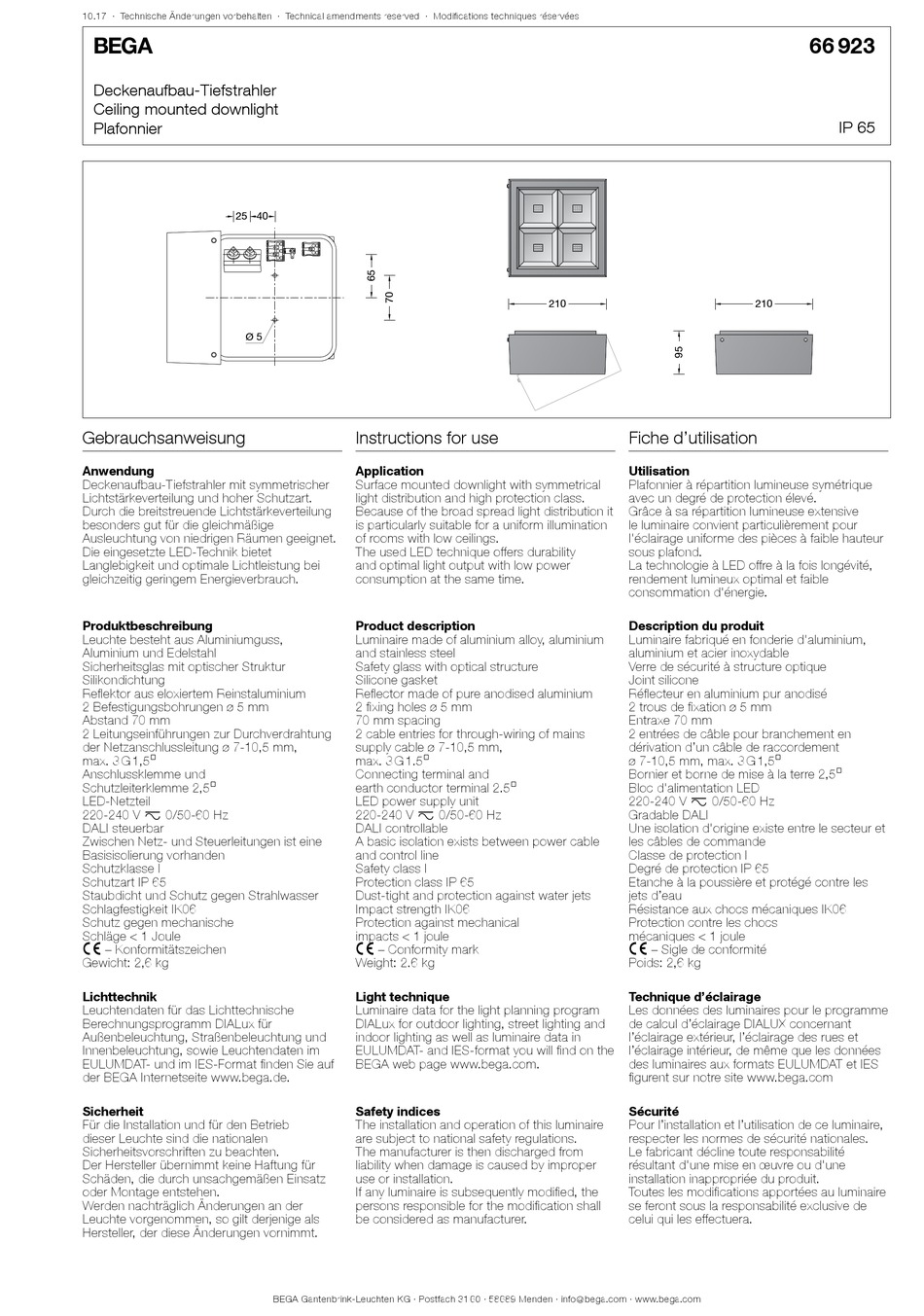

BEGA 66 923 Gebrauchsanweisung

10.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Deckenaufbau-Tiefstrahler
Ceiling mounted downlight
Plafonnier
25 40
Ø 5
Gebrauchsanweisung
Anwendung
Deckenaufbau-Tiefstrahler mit symmetrischer
Lichtstärkeverteilung und hoher Schutzart.
Durch die breitstreuende Lichtstärkeverteilung
besonders gut für die gleichmäßige
Ausleuchtung von niedrigen Räumen geeignet.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 5 mm
Abstand 70 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
LED-Netzteil
220-240 V x 0/50-60 Hz
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c – Konformitätszeichen
Gewicht: 2,6 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT- und im IES-Format finden Sie auf
der BEGA Internetseite www.bega.de.
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Surface mounted downlight with symmetrical
light distribution and high protection class.
Because of the broad spread light distribution it
is particularly suitable for a uniform illumination
of rooms with low ceilings.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Safety glass with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
2 fixing holes ø 5 mm
70 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 3 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
LED power supply unit
220-240 V x 0/50-60 Hz
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c – Conformity mark
Weight: 2.6 kg
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT- and IES-format you will find on the
BEGA web page www.bega.com.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
210
Fiche d'utilisation
Utilisation
Plafonnier à répartition lumineuse symétrique
avec un degré de protection élevé.
Grâce à sa répartition lumineuse extensive
le luminaire convient particulièrement pour
l'éclairage uniforme des pièces à faible hauteur
sous plafond.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 5 mm
Entraxe 70 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier et borne de mise à la terre 2,5@
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c – Sigle de conformité
Poids: 2,6 kg
Technique d'éclairage
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
figurent sur notre site www.bega.com
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
66 923
IP 65
210
