6. Funktionen der ESX Steuerung

6.1 Grundsätzliche Anzeigefunktionen und Bedienung
Das LC Display kann neben seinen normalen Anzeigefunktion auch Fehlercodes ausgeben, die früher
über die 3-stelligen Fehlercodeanzeige visualisiert wurden.
Aktuelle Fehler und Warnmeldungen werden blinkend angezeigt. Sind mehrere Fehler aufgetreten,
wechseln die angezeigten Fehlercodes im 3 Sekunden Takt.
Anzeigewerte werden dauernd angezeigt, wobei Werte von 0 0 0 0 ...9 9 9 9 möglich sind. Negative
Werte werden durch ein „Minuszeichen" gekennzeichnet.
Die Bedienung des LC-Display über die Fahrhebeltasten wird im folgenden beschrieben.

6.1.1 Servicemodus Aufrufen

Hierzu muß das Anzeigedisplay über den Eingabemodus in den Servicemode umgeschaltet werden.

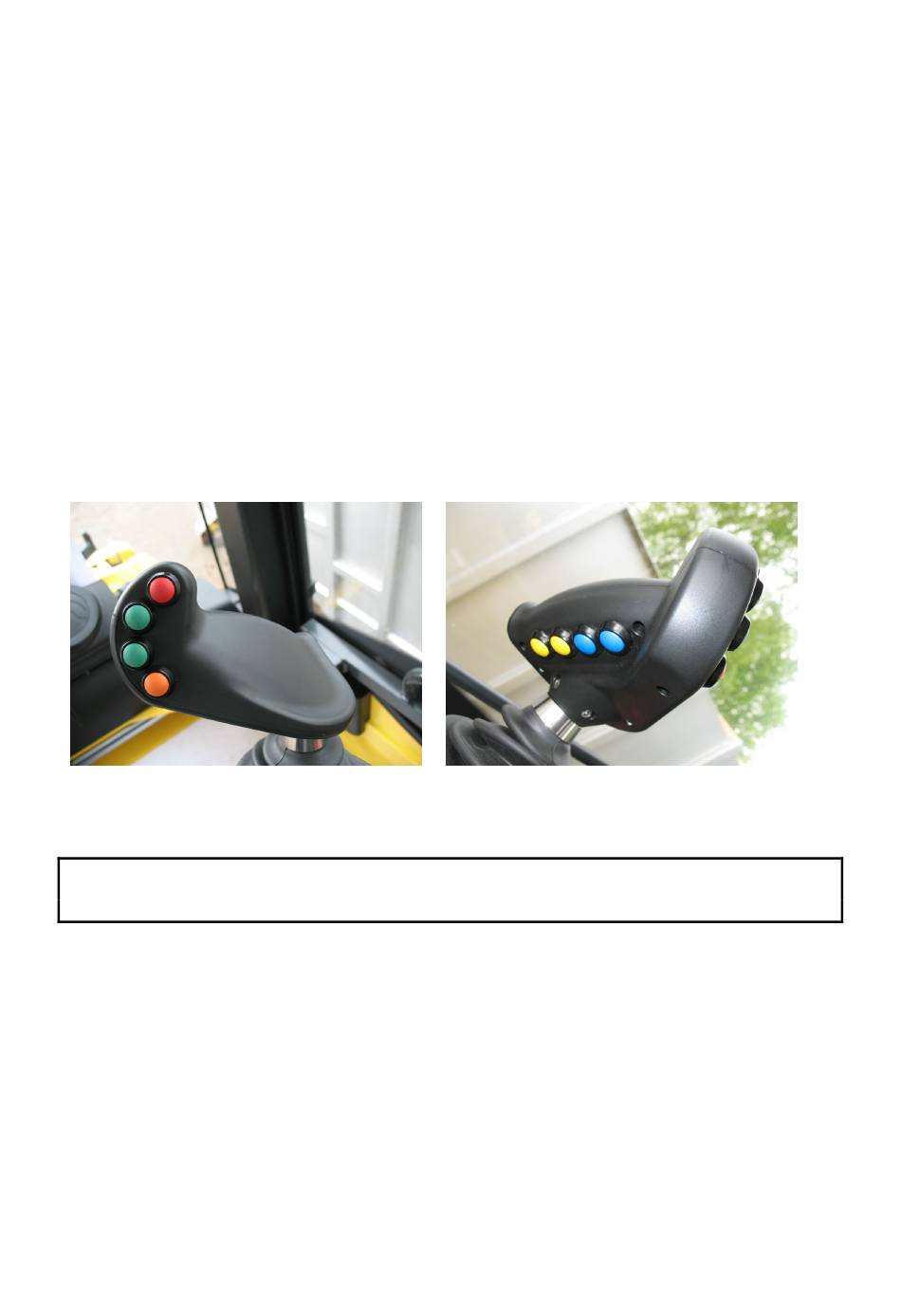

Dies erfolgt über die beiden gelben Infotasten „INFO 1" und „INFO 2" an der Fahrhebelrückseite. Das
Navigieren im Eingabe- und Servicemodus erfolgt über die grünen Tasten auf der Vorderseite und
blauen Tasten auf der Rückseite des Fahrhebels.
Zum Aktivieren des Eingabemodus muß sich der Fahrhebel in der Bremsraste befinden! Durch
gleichzeitiges drücken beider INFO – Tasten über eine Dauer von ca. 3s wird der
Eingabemodus eingeschaltet.

6.1.2 Eingabecodes eingeben

Der Eingabemodus startet mit dem Blinken der linken Stelle. Hier besteht die Möglichkeit über den
Zugangscode 9 9 9 9 in den Servicemodus zu wechseln. Mit den grünen Tasten können die Werte der
jeweiligen Stelle erhöht oder vermindert werden. Durch das Betätigen einer der blauen Tasten kann
zu der jeweils nächsten Stelle (links oder rechts) gewechselt werden. Wurde die letzte, rechte Stelle
eingegeben erfolgt die Übergabe des Codes an die Steuerung durch erneutes drücken der rechten,
blauen Navigationstaste.
Wurde der Zugangscode korrekt eingegeben, wird das Symbol „Schraubenschlüssel" angezeigt und
wiederum blinkt die erste Eingabestelle. Durch die Übergabe von Eingabecodes an die Steuerung
(wie oben beschrieben) können nun einzelne Betriebszustände der Maschine abgefragt werden.
