Danfoss ETS 6 Serie Installationsanleitung

Installation guide

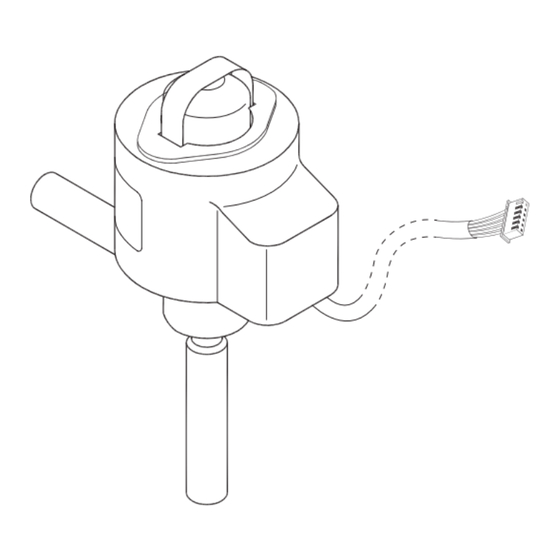

Electric expansion valve
Type ETS 6
Refrigerants
Kältemittel
Fluides
Refrigerantes
适用的冷媒
R134a, R404A, R407C, R410A, R22
Allowable ambient temperature
Zulässige Umgebungstemperatur
Température ambiante admissible
Temperatura ambiente permisible
允许的运行温度
-30 °C / -22 °F - 70 °C / 158 °F
Warning!
Achtung!
Attention!
Advertencia!
警告
Do not connect directly to AC / DC power source. Connect valve to appropriate controller / driver only.
Do not operate valve while assembling or disassembling.
Bitte den ETS 6 nicht direkt mit einer Spannungsquelle (Gleich- oder Wechselstrom) verbin den. Schließen Sie
das Ventil nur an geeignete Regler/ Steuergeräte an. Ventil bitte nicht in zerlegtem Zustand ansteuern.
Ne pas raccorder directement le moteur à une alimentation AC / DC. Raccorder la vanne au
régulateur approprié. Ne pas actionner la vanne pendant le montage ou le démontage.
No aplicar tensión directamente a la válvula. Conectar la válvula a un controlador/driver adecuado.
No haga funcionar la válvula durante el montaje o desmontaje.
合适的控制器/控制器，勿直接与
请仅将阀门连接于
在安装和拆卸阀门时请勿操作电子膨胀阀.
© Danfoss | Climate Solutions | 2021.03
Refrigerant temperature
Kältemitteltemperaturbereich
Température du fluide
Temperatura líquida
流体温度
t : -30 °C / -22 °F, t : 70 °C /158 °F
Min. Max.
Stepper motor type
Nominal voltage
Schrittmotortype
Nennspannung
Type de moteur pas à pas
Tension nominale
Tipo de motor a pasos
Voltaje nominal
步进电机形式
名义电压
Unipolar / 单级
12 V DC
交流或直流电源连接。
English Deutsch French
Max. working pressure
Max. Betriebsdruck
Pression de service max
Máxima presión de trabajo
最大工作压力
PS / MWP: 47 bar / 682 psig
Phase current
Phasenstrom
Courant de phase
Corriente de fase
相电流
260 mA
Application
Anwendung
Application
Aplicación
应用
汉语
español
Resistance
Widerstand
Résistance
Resistencia
电阻
46 Ω
AN19588642028802-000902 | 1
