Kurzübersicht

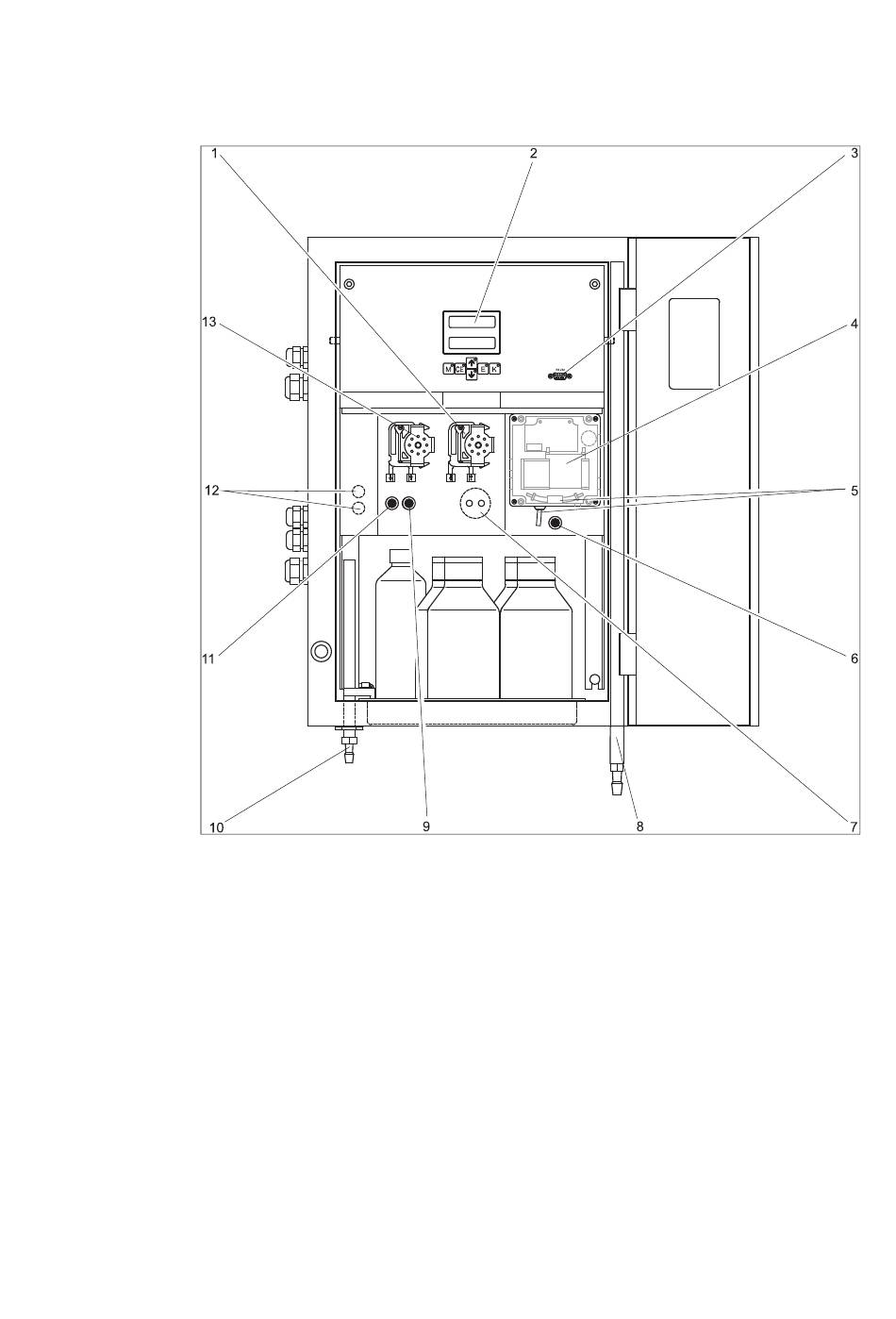

Abb. 1:
Analysator (Schrankausführung, ohne Schläuche)
1
Reagenzienpumpe (P2), Zulauf aus Kanister
2
Display
3
Serielle Schnittstelle RS 232
4
Photometerküvette
5
Statischer Mischer (je nach Ausführung)
6
Ventil V4 (nur SI-A)
7
Reaktionsspule
1)
nur bei Zweikanalausführung
Zulauf zur Probenpumpe:
• Ventil V1
– Schlauch vorn: Zulauf Probe
– Schlauch hinten: Zulauf von Ventil V2 (Reiniger bzw. Standard)
• Ventil V2
– Schlauch vorn: Zulauf von Kanister mit Standard
– Schlauch hinten: Zulauf von Kanister mit Reiniger
8
Auslauf Probe bzw. Reagenzgemisch (SI-A)
9
Ventil V2
10
Auslauf Probe bzw. Reagenzgemisch (SI-B)
11
Ventil V1
12
Ventile V3: oben Kanal 1, unten Kanal 2
13
Probenpumpe P1, Zulauf s. unten
a0001352
1)
