3.3.2 Klemmenplan
Die eindeutige Klemmenbezeichnung ergibt sich aus:
Slot-Nr. : Port-Nr. : Klemme
Beispiel, NO-Kontakt eines Relais
Gerät mit 4 Eingängen für digitale Sensoren, 4 Stromausgängen und 4 Relais
• Basismodul BASE2-E (enthält 2 Sensoreingänge, 2 Stromausgänge)
• Modul 2DS (2 Sensoreingänge)
• Modul 2AO (2 Stromausgänge)
• Modul 4R (4 Relais)
Slot 1
BASE2-E

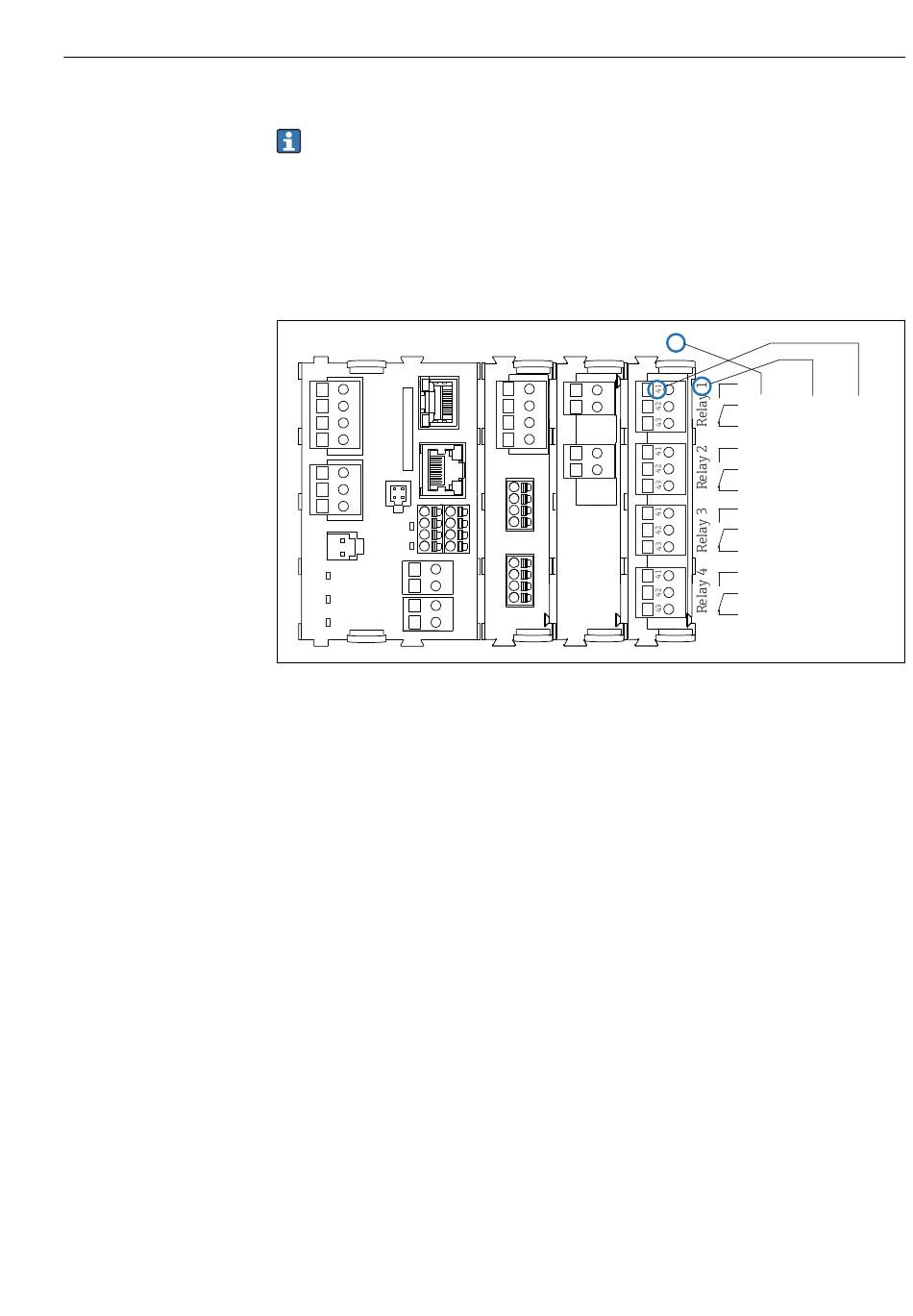

 12 Erstellung eines Klemmenplans am Beispiel des NO-Kontakts (Klemme 41) eines Relais
3
2
2DS 2AO 4R
Produktbeschreibung
4
Slot 4 Port 1 Pin 41
A0039621
