Gammapilot FMG50

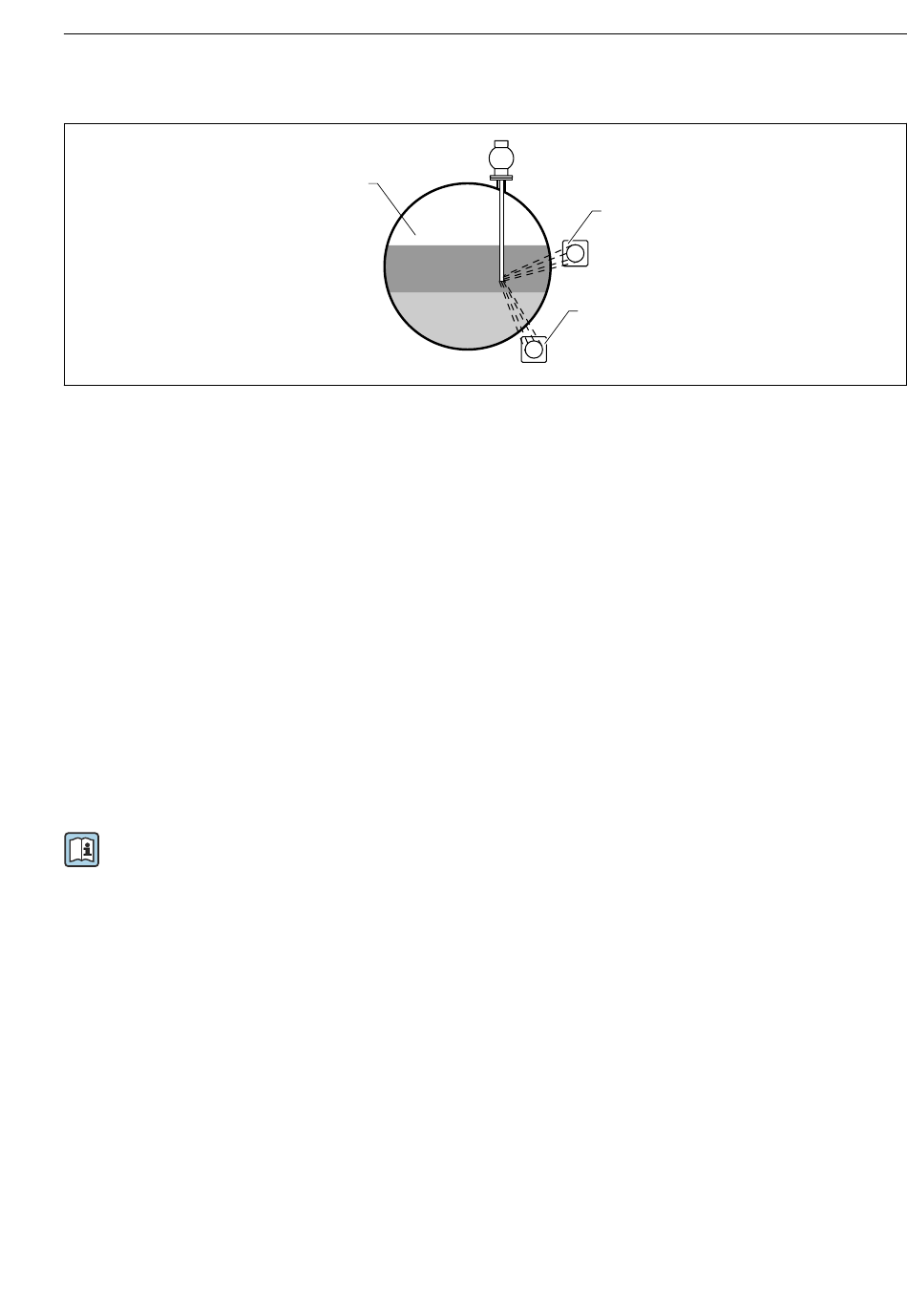

Anordnung der Messeinrichtung
1
Gammapilot (2 Stück)
2
Trennschichtmessung
Beschreibung
Das Messprinzip beruht darauf, dass der Gammastrahler eine Strahlung aussendet, die beim
Durchdringen von Material und des zu messenden Mediums eine Dämpfung erfährt. Bei der
radiometrischen Trennschichtmessung wird der Gammastrahler oft in ein geschlossenes
Tauchrohr über eine Seilverlängerung eingeführt. Dadurch wird ein Kontakt des Gammastrah-
lers mit dem Medium ausgeschlossen.
Je nach Messbereich und Anwendung werden ein oder mehrere Detektoren, außerhalb des
Behälters montiert. Aus der empfangenen Strahlung wird die durchschnittliche Dichte des
Mediums zwischen Strahler und Detektor berechnet. Über diesen Dichtewert lässt sich wiede-
rum eine direkte Beziehung zur Position der Trennschicht herleiten.
weitere Informationen:
CP01205F
3.2.7
Einbaubedingungen für Dichteprofilmessung (DPS)
Bedingungen
Für Dichteprofilmessungen werden, abhängig von der Größe des Messbereichs, Gammapiloten
FMG50 in definierten Abständen horizontal installiert. Bei einer Dichteprofilmessung wird die
Gammastrahlenquelle typischerweise in einem vorzugsweise doppelwandigen Tauchrohr in
den Behälter eingebracht. Beim Einbringen einer Strahlenquelle in ein Tauchrohr sollte darauf
geachtet werden, dass der Messbereich bereits mit Medium befüllt ist, um die Strahlung im
Nahbereich der Quelle so gering wie möglich zu halten.
Endress+Hauser
2
1
1
Montage
A0038167
17
