Untermenü "Linearisierung"
L
1
I

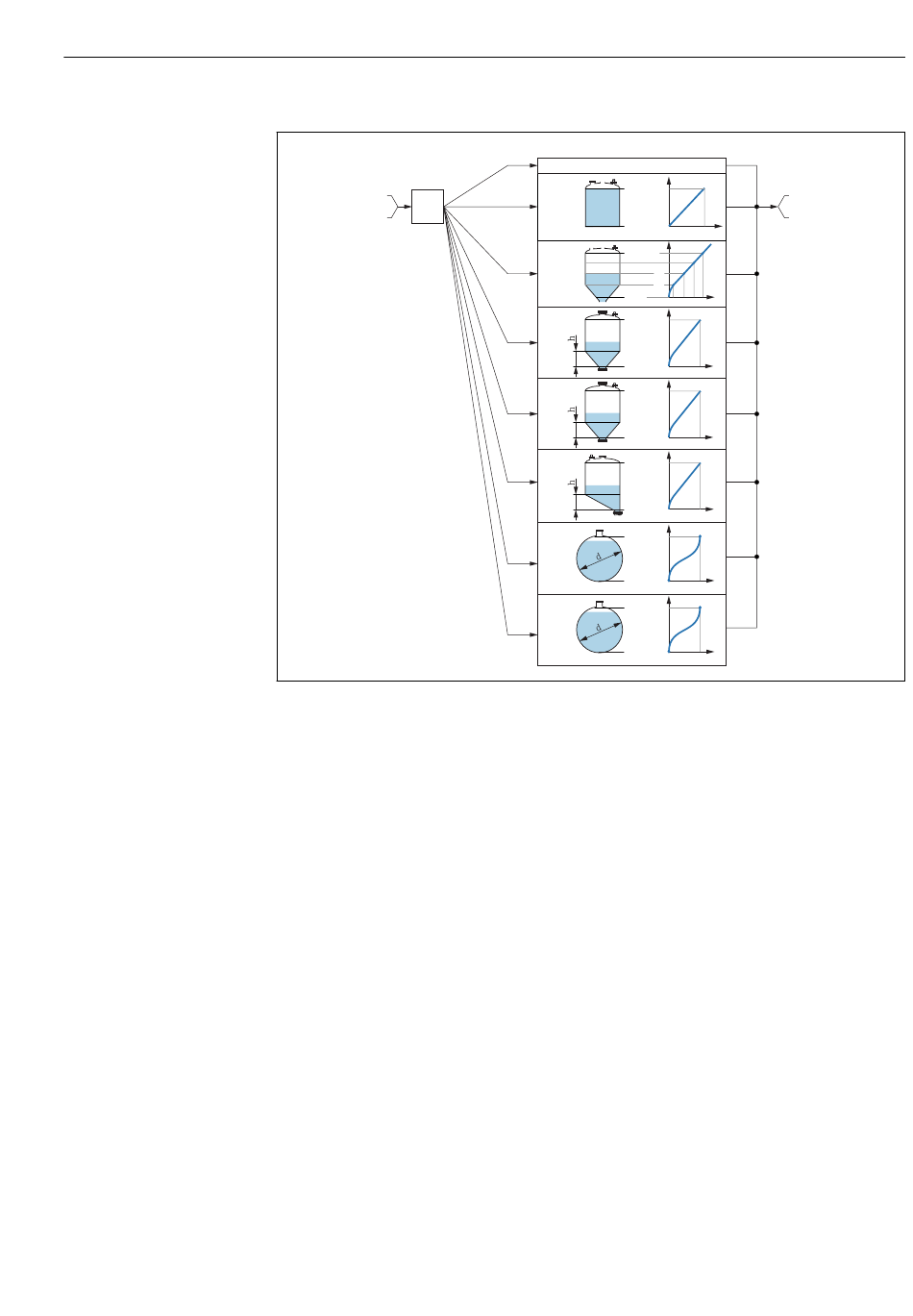

 35 Linearisierung: Umrechnung des Füllstands und gegebenenfalls der Trennschicht in ein Volumen oder ein
Gewicht; die Umrechnung ist von der Behälterform abhängig
1 Wahl von Linearisierungsart und -einheit
2 Parametrierung der Linearisierung
A Linearisierungsart (→  142) = Keine
B Linearisierungsart (→  142) = Linear
C Linearisierungsart (→  142) = Tabelle
D Linearisierungsart (→  142) = Pyramidenboden
E Linearisierungsart (→  142) = Konischer Boden
F Linearisierungsart (→  142) = Schrägboden
G Linearisierungsart (→  142) = Zylindrisch liegend
H Linearisierungsart (→  142) = Kugeltank
I Für "Betriebsart" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht vor Linearisierung (gemessen
in Füllstandeinheit)
I' Für "Betriebsart" = "Trennschicht" oder "Trennschicht + Kapazitiv": Trennschicht nach Linearisierung (entspricht
Volumen oder Gewicht)
L Füllstand vor Linearisierung (gemessen in Füllstandeinheit)
L' Füllstand linearisiert (→  144) (entspricht Volumen oder Gewicht)
M Maximaler Wert (→  145)
d Durchmesser (→  145)
h Zwischenhöhe (→  145)
2
A
L
100%
B
0%
M
L
100%
L2
C
L1
0%
L'1 L'2 L'
L
100%
D
0%
M L'
L
100%
E
0%
M L'
L
100%
F
0%
M L'
L
100%
G
0%
M L'
L
100%
H
0%
M L'
Bedienmenü
L'
I'
L'
A0016084
