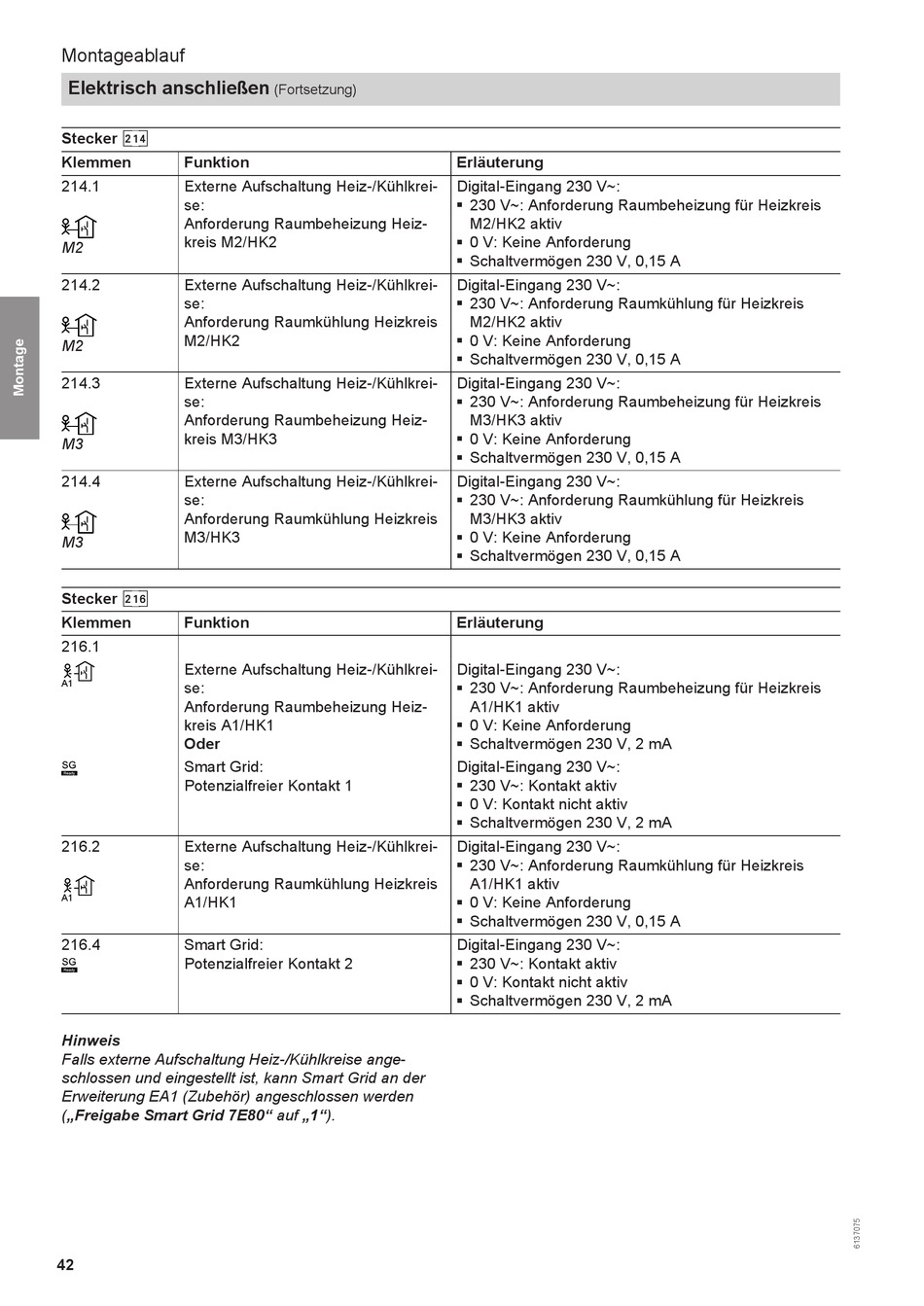

Viessmann Vitocal 222-A AWOT-E 221.A Montage- Und Serviceanleitung Für Die Fachkraft Seite 42

Wärmepumpen-kompaktgerät, monoblock-ausführung für heizbetrieb
Vorschau ausblenden Andere Handbücher für Vitocal 222-A AWOT-E 221.A:
Inhaltsverzeichnis

Werbung

Montageablauf
Elektrisch anschließen
Stecker
sYF
Klemmen
Funktion
214.1
Externe Aufschaltung Heiz-/Kühlkrei-
se:
Anforderung Raumbeheizung Heiz-
kreis M2/HK2
M2
214.2
Externe Aufschaltung Heiz-/Kühlkrei-
se:
Anforderung Raumkühlung Heizkreis
M2/HK2
M2
214.3
Externe Aufschaltung Heiz-/Kühlkrei-
se:
Anforderung Raumbeheizung Heiz-
kreis M3/HK3
M3
214.4
Externe Aufschaltung Heiz-/Kühlkrei-
se:
Anforderung Raumkühlung Heizkreis
M3/HK3
M3
Stecker
sYH
Klemmen
Funktion
216.1
Externe Aufschaltung Heiz-/Kühlkrei-
A1
se:
Anforderung Raumbeheizung Heiz-
kreis A1/HK1
Oder
Smart Grid:
Potenzialfreier Kontakt 1
216.2
Externe Aufschaltung Heiz-/Kühlkrei-
se:
Anforderung Raumkühlung Heizkreis
A1
A1/HK1
216.4
Smart Grid:
Potenzialfreier Kontakt 2
Hinweis
Falls externe Aufschaltung Heiz-/Kühlkreise ange-
schlossen und eingestellt ist, kann Smart Grid an der
Erweiterung EA1 (Zubehör) angeschlossen werden
(„Freigabe Smart Grid 7E80" auf „1").
42
(Fortsetzung)
Erläuterung
Digital-Eingang 230 V~:
230 V~: Anforderung Raumbeheizung für Heizkreis
■
M2/HK2 aktiv
0 V: Keine Anforderung
■
Schaltvermögen 230 V, 0,15 A
■
Digital-Eingang 230 V~:
230 V~: Anforderung Raumkühlung für Heizkreis
■
M2/HK2 aktiv
0 V: Keine Anforderung
■
Schaltvermögen 230 V, 0,15 A
■
Digital-Eingang 230 V~:
230 V~: Anforderung Raumbeheizung für Heizkreis
■
M3/HK3 aktiv
0 V: Keine Anforderung
■
Schaltvermögen 230 V, 0,15 A
■
Digital-Eingang 230 V~:
230 V~: Anforderung Raumkühlung für Heizkreis
■
M3/HK3 aktiv
0 V: Keine Anforderung
■
Schaltvermögen 230 V, 0,15 A
■
Erläuterung
Digital-Eingang 230 V~:
230 V~: Anforderung Raumbeheizung für Heizkreis
■
A1/HK1 aktiv
0 V: Keine Anforderung
■
Schaltvermögen 230 V, 2 mA
■
Digital-Eingang 230 V~:
230 V~: Kontakt aktiv
■
0 V: Kontakt nicht aktiv
■
Schaltvermögen 230 V, 2 mA
■
Digital-Eingang 230 V~:
230 V~: Anforderung Raumkühlung für Heizkreis
■
A1/HK1 aktiv
0 V: Keine Anforderung
■
Schaltvermögen 230 V, 0,15 A
■
Digital-Eingang 230 V~:
230 V~: Kontakt aktiv
■
0 V: Kontakt nicht aktiv
■
Schaltvermögen 230 V, 2 mA
■
